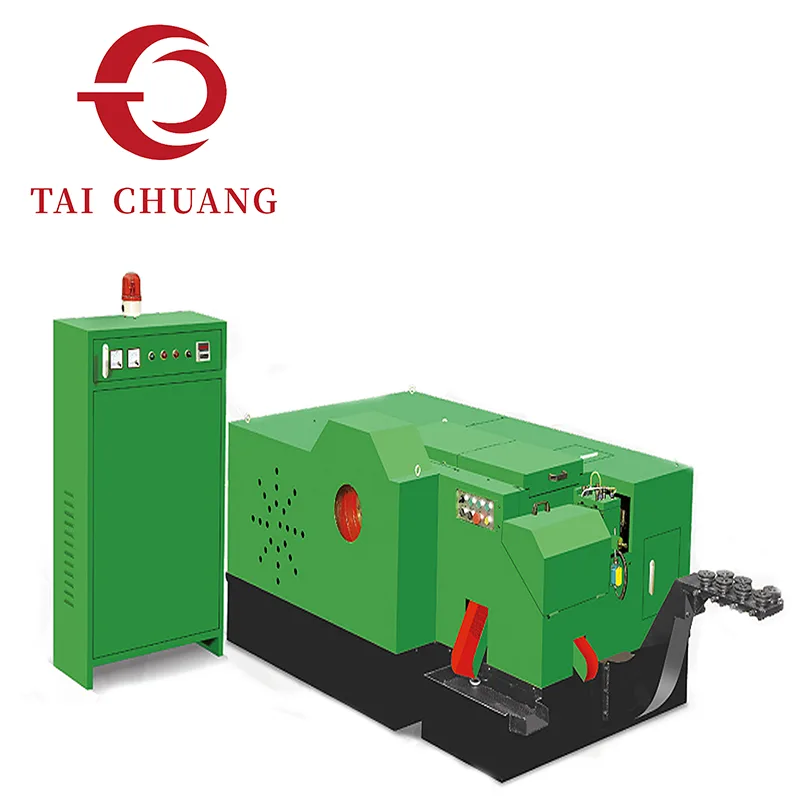

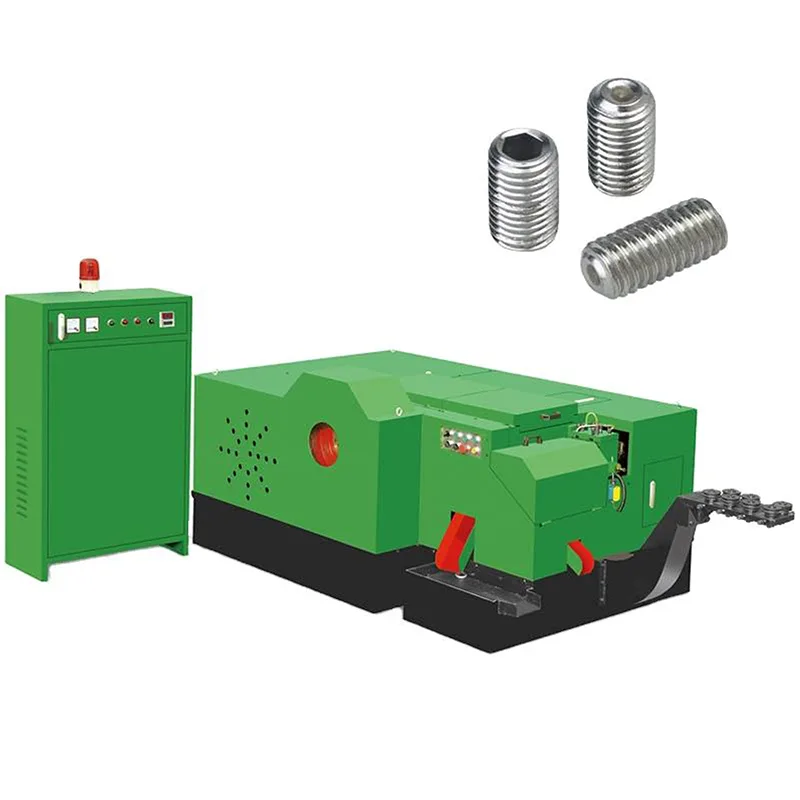

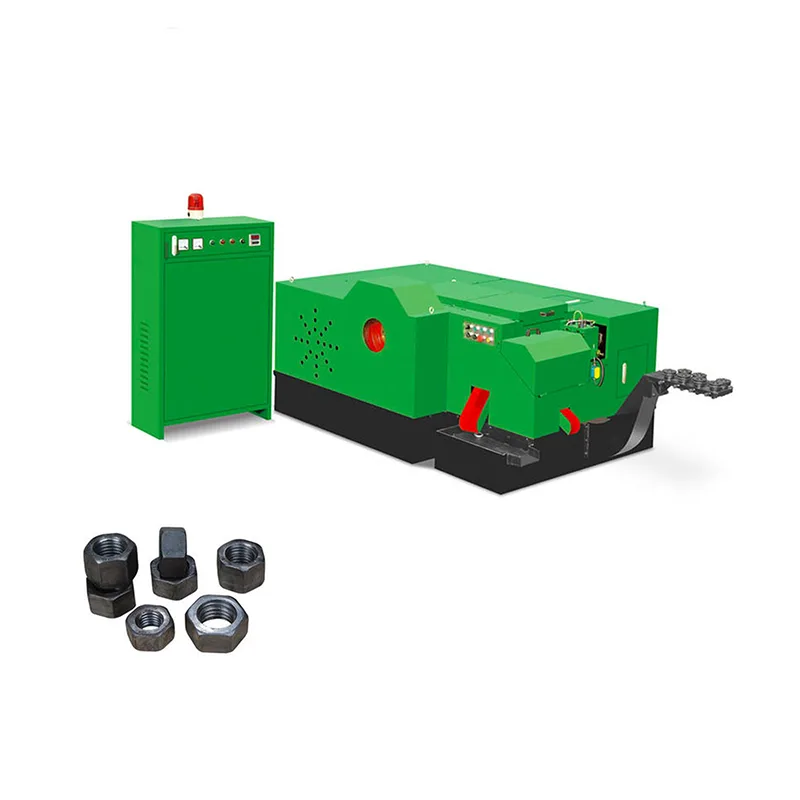

Le formeur d'écrous de petite taille est optimisé pour former des écrous avec des diamètres relativement petits et des détails structurels fins. Dans les applications de frappe à froid, les pièces plus petites présentent différents défis, tels que la sensibilité de l'alignement, le contrôle du flux de matière et la variation dimensionnelle.

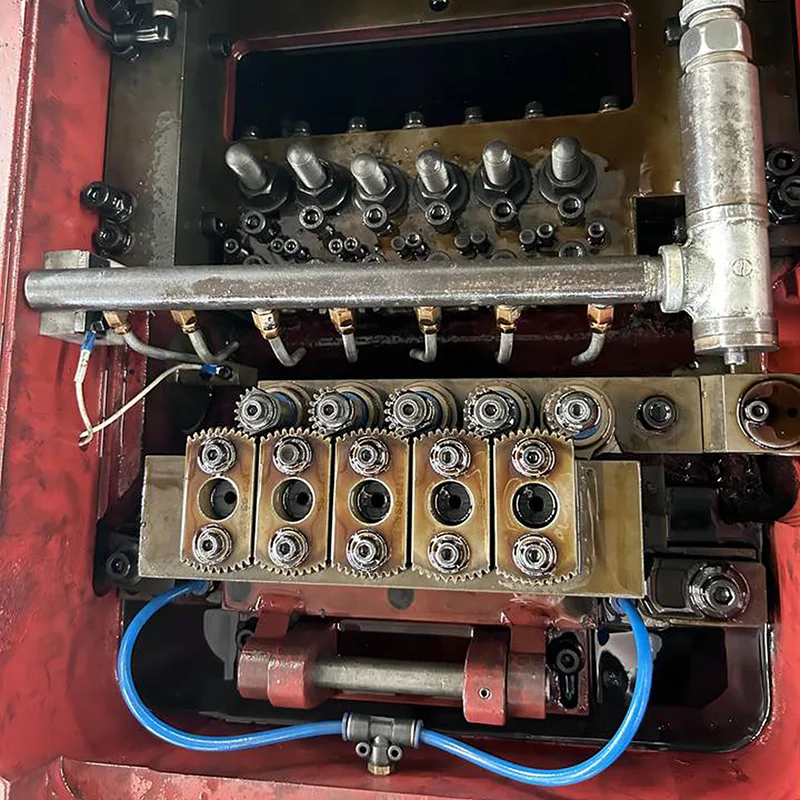

Plutôt que de se concentrer sur la capacité de formage, ce formeur d'écrous met l'accent sur la précision, la stabilité et le positionnement reproductible. Les étapes d'outillage et de formage sont disposées pour prendre en charge une déformation contrôlée adaptée aux petits profils d'écrous, aidant ainsi à maintenir une géométrie cohérente tout au long de la production continue.
TAICHUANG présente cette solution pour les acheteurs qui privilégient la précision et la fiabilité dans la fabrication de petits écrous plutôt que la complexité de formage élevée.
|
Modèle |
TCNF-8B6S |
TCNF-8B6L |
TCNF-11B6S |
TCNF-11B6L |
|
Quantité de moules/NO. |
6 |
6 |
6 |
6 |
|
Produits Diamètre extérieur/mm |
5-8 |
5-8 |
5,5-12,7 |
5,5-12,7 |
|
Taille des produits/mm |
M2.5-M5 |
M2.5-M5 |
M3-M6 |
M3-M6 |
|
Diamètre de coupure maximum/mm |
8 |
8 |
12 |
12 |
|
Longueur de coupure maximale/mm |
10 |
15 |
20 |
35 |
|
Pas de matrice/mm |
38 |
38 |
50 |
50 |
|
Force de pression/kg |
30000 |
30000 |
65000 |
65000 |
|
Capacité/pièces/min |
160-200 |
160-200 |
120-160 |
120-160 |
|
Lubrifiant Moteur/kw |
1.5 |
1.5 |
1.5 |
1.5 |
|
Consommation de lubrifiants/L |
400 |
400 |
600 |
600 |
|
Puissance du moteur principal/kw |
7.5 |
7.5 |
11 |
11 |
|
Volume (L*L*H)/cm |
300*136*100 |
300*136*100 |
390*163*126 |
390*163*126 |
|
Poids/kg |
2100 |
2100 |
4200 |
4200 |
|
Modèle |
TCNF-14B6S | TCNF-14B6L | TCNF-17B6S | TCNF-19B6S |
|
Quantité de moules/NO. |
6 | 6 | 6 | 6 |
|
Produits Diamètre extérieur/mm |
10-17 | 10-17 | 14-17 | 14-22 |
|
Taille des produits/mm |
M6-M10 | M6-M10 | M8-M10 | M8-M14 |
|
Diamètre de coupure maximum/mm |
14 | 14 | 17 | 19 |
|
Longueur de coupure maximale/mm |
25 | 35 | 40 | 60 |
|
Pas de matrice/mm |
60 | 60 | 70 | 80 |
|
Force de pression/kg |
90000 | 90000 | 120000 | 200000 |
|
Capacité/pièces/min |
100-160 | 100-160 | 100-140 | 80-140 |
|
Lubrifiant Moteur/kw |
2.2 | 2.2 | 2.2 | 2.2 |
|
Consommation de lubrifiants/L |
900 | 900 | 1200 | 1600 |
|
Puissance du moteur principal/kw |
15 | 15 | 30 | 45 |
|
Volume (L*L*H)/cm |
460*193*155 | 460*193*155 | 480*220*180 | 510*230*190 |
|
Poids/kg |
8500 | 8500 | 11500 | 16000 |
Positionnement stable du matériau pour les petites pièces
Déformation contrôlée pour réduire les variations dimensionnelles
Rythme de formage optimisé pour les tailles d'écrous compactes
Cohérence améliorée sur les longues séries de production

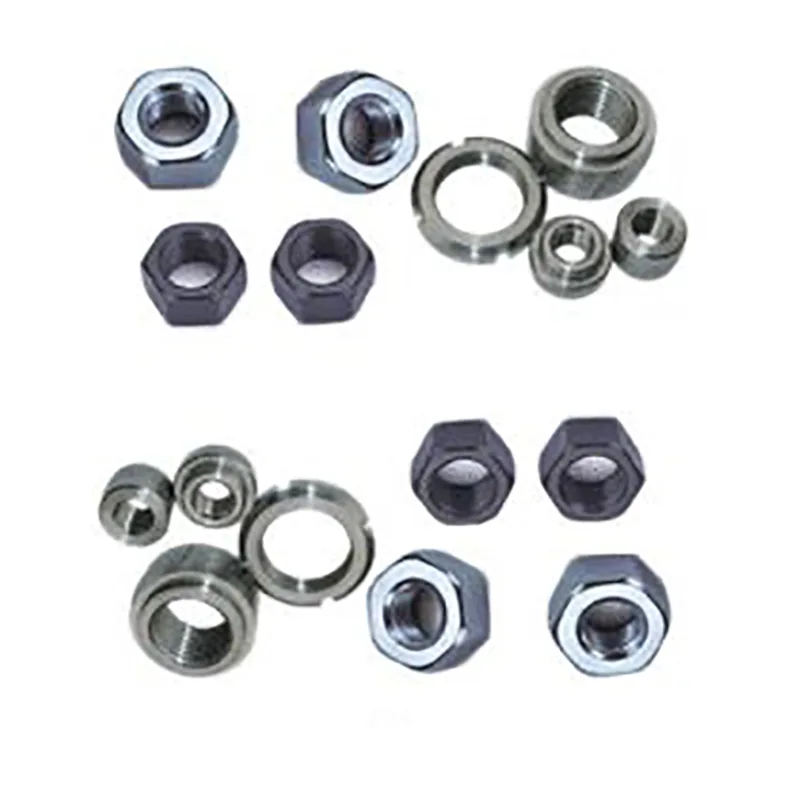

Petits écrous hexagonaux
Fixations de précision pour l'électronique et les machines
Composants mécaniques légers
Systèmes de fixation compacts
Le formage de petits écrous nécessite un équilibre minutieux entre la force de formage et le contrôle de la déformation. Une force excessive peut provoquer une instabilité, tandis qu'un contrôle insuffisant peut entraîner une incohérence dimensionnelle. Le formeur d'écrous de petite taille résout ce problème en se concentrant sur un comportement de formage prévisible plutôt que sur un rendement maximal.
TAICHUANG aide ses clients en les aidant à faire correspondre la configuration des anciens écrous à la taille des écrous, aux caractéristiques des matériaux et aux attentes en matière de précision.
Q1 : Qu'est-ce qui définit un formeur d'écrous de « petite taille » ?
Il est conçu pour les écrous de plus petites dimensions qui nécessitent un contrôle précis du formage.
Q2 : Peut-il être utilisé pour les écrous standard ?
Oui, mais il est principalement sélectionné lorsque la précision des petites tailles est une priorité.
Q3 : Est-ce adapté aux applications de fixation de précision ?
Il est couramment évalué pour les applications où la cohérence dimensionnelle est essentielle.
