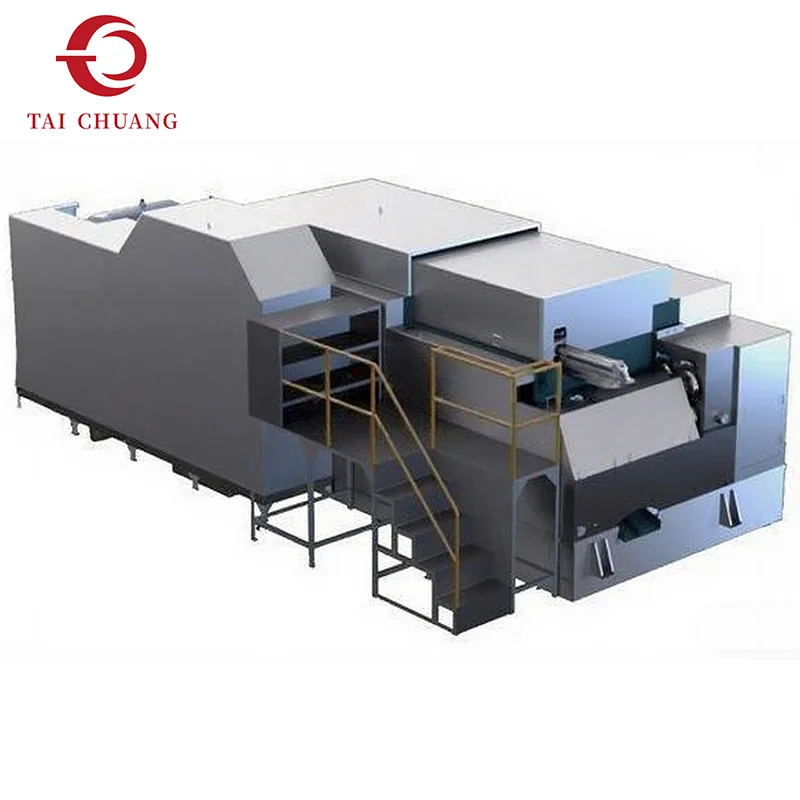

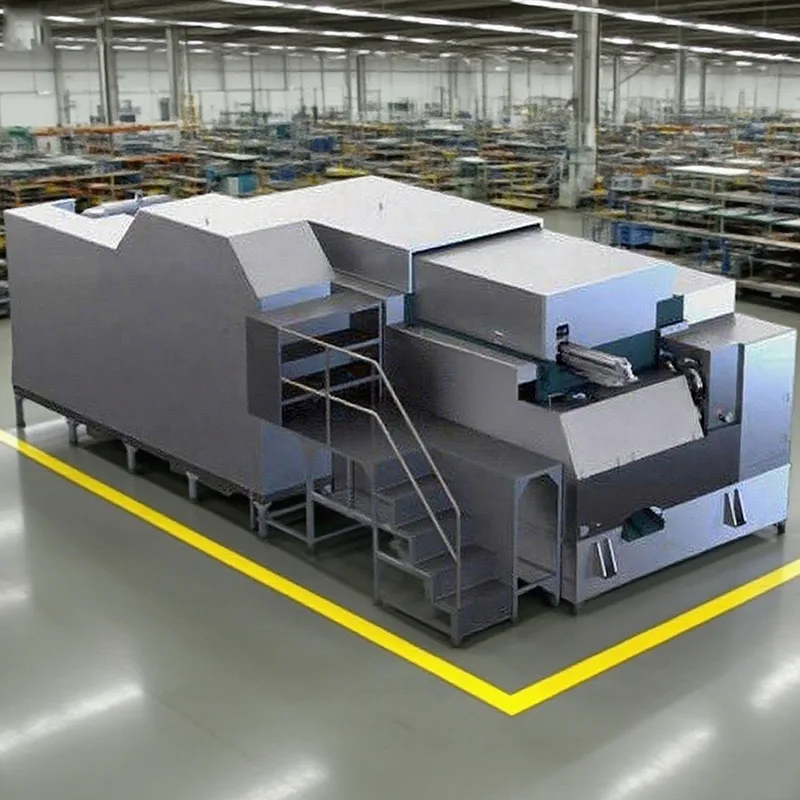

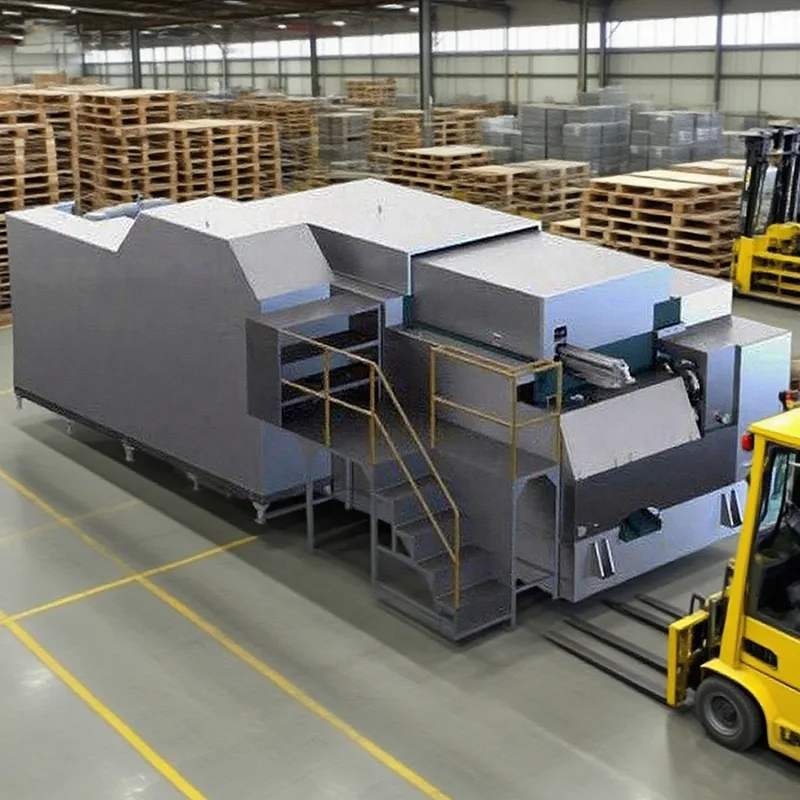

Le formeur d'écrous à longue course à 7 stations s'appuie sur les avantages d'une configuration de formage à plusieurs stations tout en introduisant une course de poinçon prolongée. Cette combinaison permet une déformation plus profonde du matériau sans compromettre la stabilité du formage, ce qui la rend adaptée aux conceptions d'écrous plus épais ou plus hauts.
Dans les applications de frappe à froid, les configurations à course longue sont évaluées pour leur capacité à maintenir la continuité du flux de matière pendant les opérations de formage plus profondes. En répartissant la déformation sur sept stations et en permettant une longueur de course supplémentaire, ce formeur d'écrou contribue à réduire les contraintes de formage et à améliorer la cohérence dimensionnelle.
TAICHUANG présente cette solution aux clients produisant des écrous qui dépassent les exigences de hauteur standard ou de profil interne.
|
Modèle |
Unité |
SJNF11B-7SL |
SJNF14B-7SL |
SJNF18B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF41B-7SL(120L) |
|
Station de forge |
Non. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Diamètre de coupure (Max) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
Longueur de coupure (Max) |
mm |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
Longueur de sortie (Max) |
mm |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
Longueur P.K.O (Max) |
mm |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
Pas de matrice |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
Pouvoir de forge |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
Coup de bélier |
mm |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
Sortie pour écrou |
pièces/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
Moteur principal |
kW |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
Moteur de lubrification |
kW |
1.5 |
2.2 |
2.2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
|
lubrifiant |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
Poids approximatif |
Tonne |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
Dimensions des machines |
cm |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
Course de poinçon accrue pour des profils d'écrou plus profonds
Contrôle amélioré du flux de matériaux à travers les étapes de formage
Risque réduit de déséquilibre de déformation
Adaptabilité améliorée pour les conceptions d'écrous spécialisés

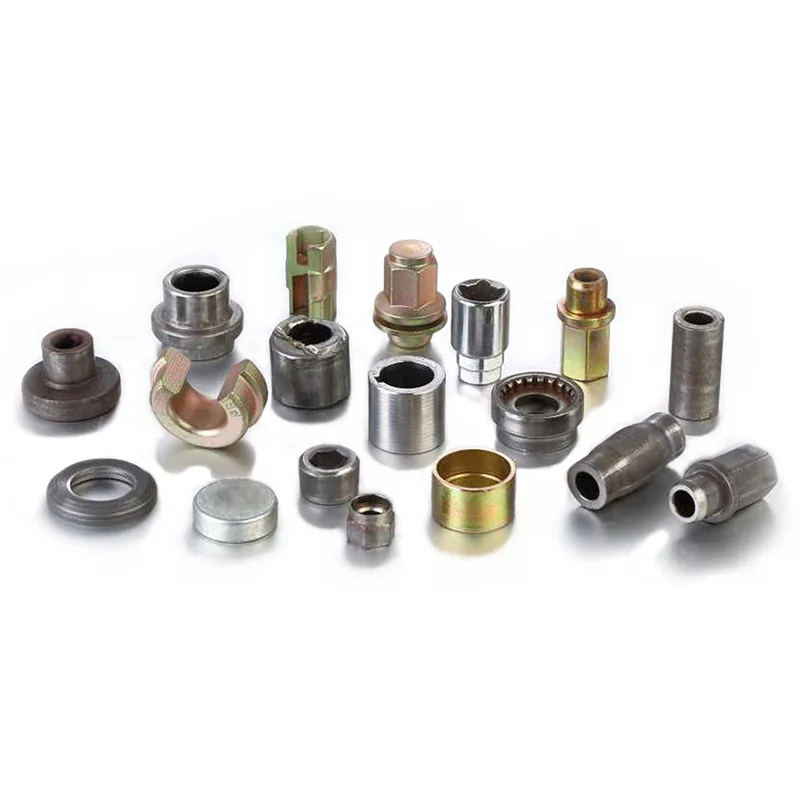

Écrous structurels épais
Écrous aux caractéristiques internes profondes
Composants de fixation robustes
Écrous techniques utilisés dans les assemblages porteurs
Les formeuses d'écrous à course longue à 7 stations sont généralement sélectionnées lorsque les machines à course standard atteignent leurs limites de formage. La course étendue permet une déformation progressive, aidant à maintenir une géométrie cohérente sur les profils plus profonds.
TAICHUANG aide les acheteurs à évaluer si un formeur d'écrous à course longue correspond à leurs exigences de conception et de production de produits, y compris le comportement des matériaux et les attentes en matière de profondeur de formage.
Q1 : Qu'est-ce qui rend un écrou à « course longue » ?
Il permet une plus grande course du poinçon, permettant une déformation plus profonde et plus contrôlée.
Q2 : Un formeur d'écrou à course longue convient-il aux écrous standard ?
Il peut être utilisé, mais il est principalement choisi pour les écrous nécessitant un formage plus profond.
Q3 : La course longue affecte-t-elle la vitesse de formage ?
La durée du cycle dépend de la configuration ; les acheteurs privilégient généralement la stabilité de la formation plutôt que la vitesse dans ces applications.
