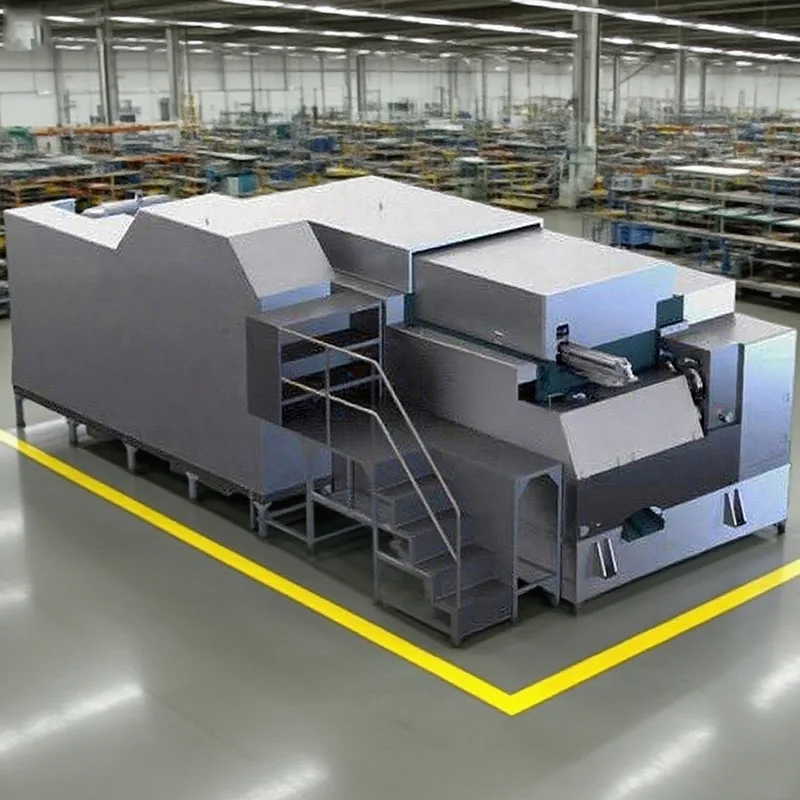

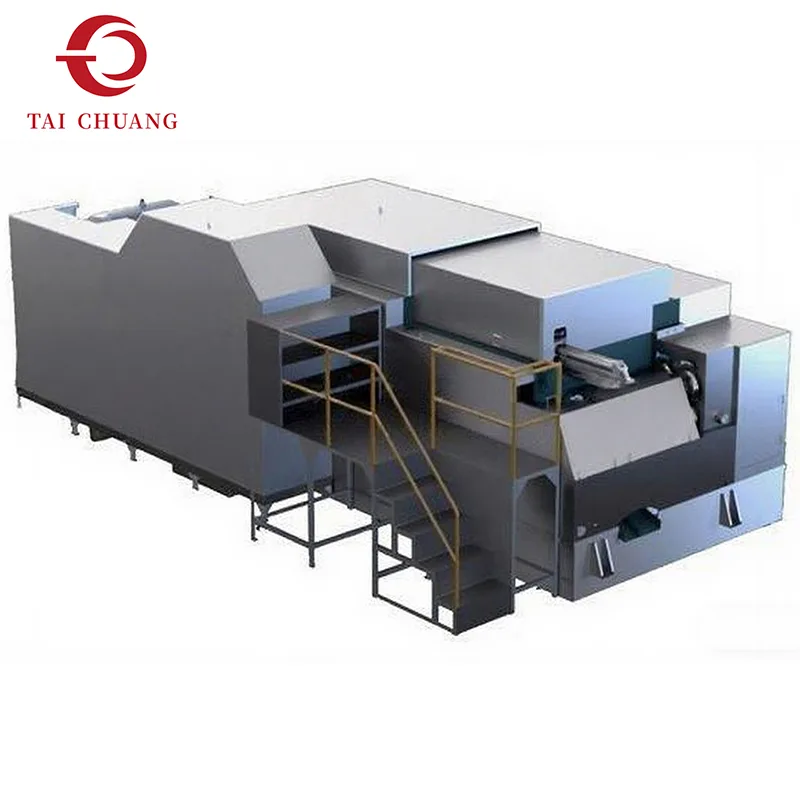

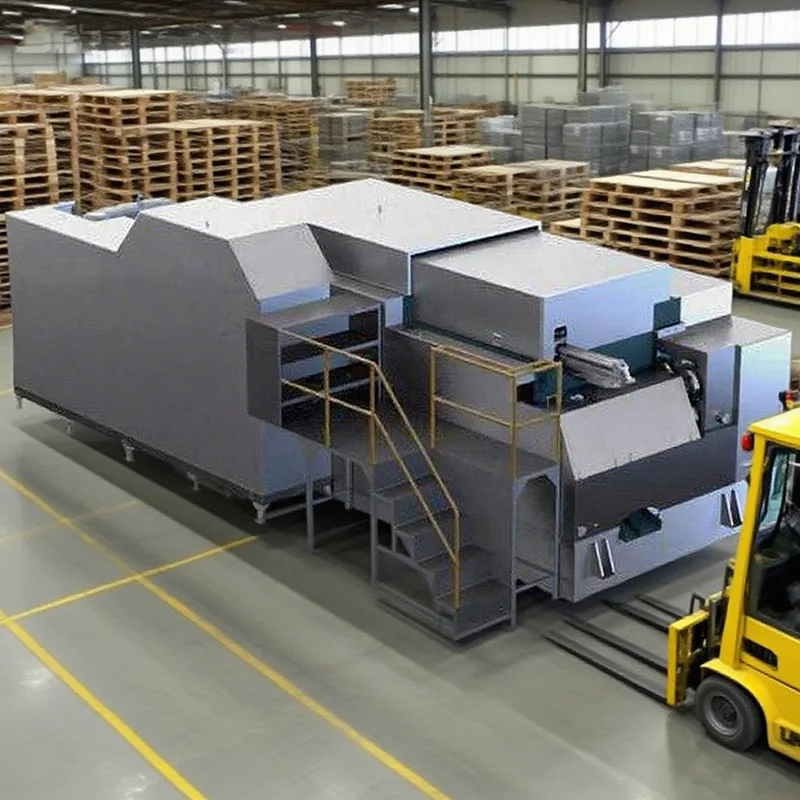

Le formeur d'écrous à course longue à 8 stations représente un niveau avancé dans les systèmes de frappe à froid pour la production d'écrous. En augmentant à la fois le nombre d'étapes de formage et la longueur de course disponible, cette configuration permet de répartir la déformation du matériau sur un trajet de formage plus long et plus contrôlé.
Par rapport aux formeuses d'écrous à 6 ou 7 stations, les stations supplémentaires offrent une plus grande flexibilité dans la mise en forme de contours complexes, de caractéristiques internes et de zones de transition. La conception à course longue répond en outre aux exigences de formage plus profondes en permettant une déformation progressive plutôt que de forcer le flux de matière sur une course limitée.
Ce type de formeur d'écrous est généralement évalué lorsque les configurations standards approchent de leurs limites de formage. TAICHUANG présente cette solution aux clients qui exigent un degré plus élevé de liberté de formage et souhaitent réduire les risques liés au processus lors de la production d'écrous complexes ou structurellement exigeants.
|
Modèle |
Unité |
SJNF11B-8SL |
SJNF14B-8SL |
SJNF19B-8SL |
SJNF24B-8SL |
SJNF 33B-8SL |
SJNF 41B-8SL |
|
Station de forge |
Non. |
8 |
8 |
8 |
8 |
8 |
8 |
|
Diamètre de coupure (Max) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
|
Longueur de coupure (Max) |
mm |
36 |
40 |
48 |
60 |
75 |
85 |
|
Longueur de sortie (Max) |
mm |
40 |
60 |
60 |
80 |
100 |
120 |
|
Longueur P.K.O (Max) |
mm |
16 |
18 |
20 |
25 |
30 |
35 |
|
Pas de matrice |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
|
Pouvoir de forge |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
550000 |
|
Coup de bélier |
mm |
160 |
200 |
220 |
280 |
280 |
360 |
|
Sortie pour écrou |
pièces/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-70 |
40-60 |
|
Moteur principal |
kW |
15 |
22 |
45 |
55 |
160 |
220 |
|
Moteur de lubrification |
kW |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Lubrifiant |
l |
1000 |
1400 |
1800 |
3200 |
3800 |
5500 |
|
Poids de référence de levage |
Tonne |
7 |
12 |
23 |
40 |
65 |
108 |
|
Dimensions des machines |
cm |
290*195*130 |
350*240*150 |
470*295*195 |
570*355*210 |
645*430*230 |
830*525*265 |
Notre formeuse d'écrous à course longue à 8 stations se concentre sur :
Déformation progressive avec concentration de contraintes réduite
Course de formage étendue pour des profils d'écrous plus profonds ou plus épais
Contrôle amélioré des transitions géométriques intermédiaires
Une plus grande tolérance pour les conceptions d'écrous complexes
En segmentant le travail de formage en plusieurs étapes, la machine aide à maintenir la cohérence de la forme et la stabilité dimensionnelle tout au long du cycle de formage.

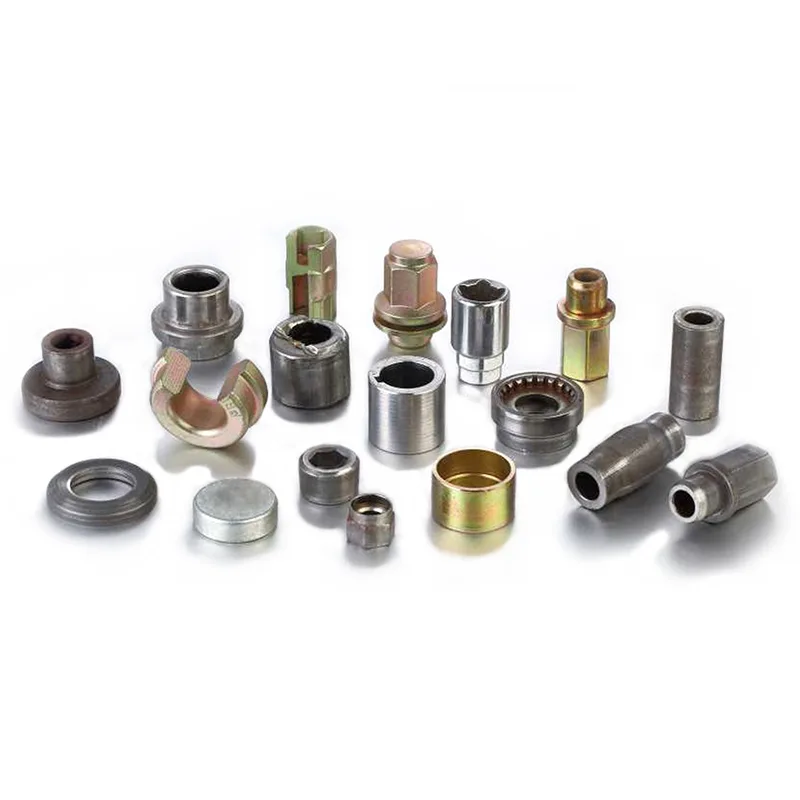

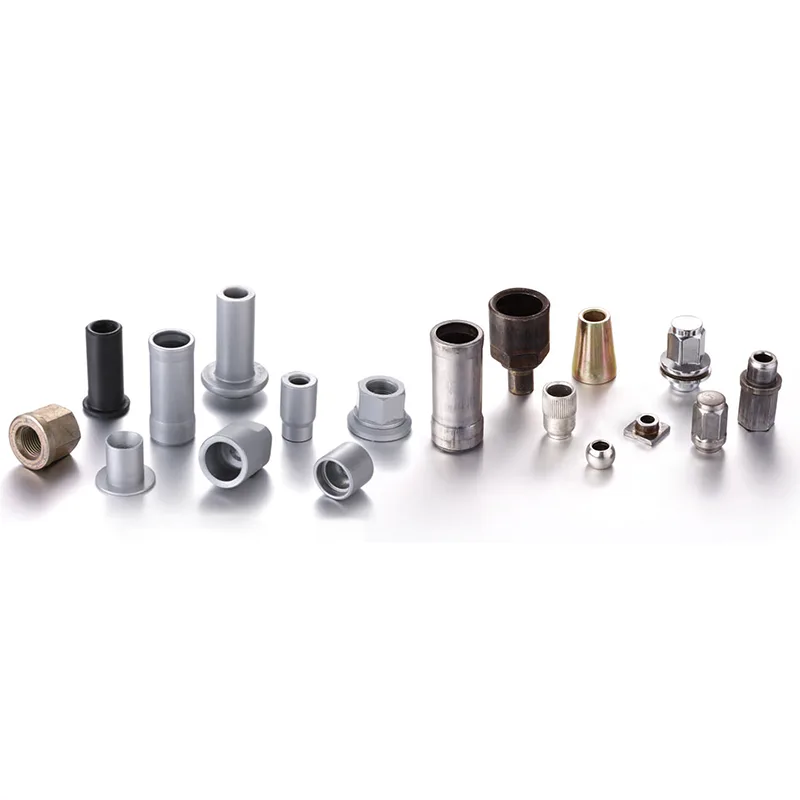

Noix aux contours externes complexes
Écrous épais ou hauts avec profils internes profonds
Conceptions d'écrous structurels ou porteurs
Fixations techniques nécessitant une grande précision de formage
La frappe à froid repose sur un flux de matière contrôlé plutôt que sur un enlèvement de matière. Dans le formage avancé d’écrous, le défi n’est pas la vitesse, mais la stabilité. Le formeur d'écrous à course longue à 8 stations offre une marge de formage supplémentaire, permettant à chaque étape de fonctionner dans une plage de déformation contrôlée. TAICHUANG aide les clients à évaluer ce formeur d'écrous en fonction de la complexité du dessin, du comportement des matériaux et des considérations de stabilité de production à long terme.
Q1 : Quand un forme-écrou à 8 stations est-il nécessaire ?
Elle est prise en compte lorsque la géométrie des écrous est complexe ou lorsque le nombre de stations standard ne permet plus un contrôle suffisant du formage.
Q2 : Quel est l'avantage de combiner une course longue avec plus de stations ?
Il permet une déformation plus profonde et plus progressive, réduisant les contraintes de formage et améliorant la cohérence.
Q3 : Est-ce toujours une machine de frappe à froid ?
Oui, il forme des noix par déformation à froid sans découpe.
