Un formeur d'écrous à longue course diffère des configurations standard en permettant une course accrue du poinçon pendant le processus de formage. Cette course étendue permet une déformation plus profonde et un contrôle amélioré lors du formage d'écrous de plus grande hauteur ou de profils internes spéciaux.
Dans les systèmes de machines de frappe à froid, le formeur d'écrous à longue course à 6 stations équilibre la capacité de formage et la stabilité du processus. La longueur de course supplémentaire permet de répartir la déformation plus uniformément, réduisant ainsi les contraintes de formage et améliorant la cohérence dimensionnelle pour les conceptions d'écrous difficiles.
TAICHUANG présente cette option de formeur d'écrous pour les clients évaluant des équipements de frappe à froid pour les applications d'écrous non standard ou structurellement exigeantes.
|
Modèle |
Unité |
SJNF8B-6S |
SJNF11B-6S |
SJNF14B-6S |
SJNF17B-6S |
SJNF19B-6S |
|
Station de forge |
Non. |
6 |
6 |
6 |
6 |
6 |
|
Diamètre de coupure (Max) |
mm |
8 |
11 |
14 |
17 |
19 |
|
Longueur de coupure (Max) |
mm |
13 |
25 |
30/40 |
35/50 |
48 |
|
Longueur de sortie (Max) |
mm |
20 |
30 |
40/60 |
45/60 |
60 |
|
Longueur P.K.O (Max) |
mm |
- |
13 |
15/18 |
16/19 |
20 |
|
Pas de matrice |
mm |
38 |
50 |
60 |
70 |
80 |
|
Pouvoir de forge |
kg |
35000 |
56000 |
120000 |
125000 |
185000 |
|
Coup de bélier |
mm |
70 |
120 |
160/200 |
160/210 |
220 |
|
Sortie pour écrou |
pièces/min |
100-230 |
50-150 |
50-115 |
50-115 |
45-90 |
|
Moteur principal |
kW |
7.5 |
11 |
22 |
30 |
41 |
|
Moteur de lubrification |
kW |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
|
Lubrifiant |
l |
500 |
700 |
1000 |
1200 |
1500 |
|
Poids de référence de levage |
Tonne |
4.0 |
5.5 |
8.8 |
10.5 |
14 |
|
Dimensions des machines |
cm |
210*160*105 |
275*165*125 |
330*210*150 |
365*230*165 |
470*250*190 |
|
Modèle |
Unité |
SJNF24B-6S |
SJNF28B-6S |
SJNF 33B-6S |
SJNF 36B-6S |
SJNF41B-6S |
|
Station de forge |
Non. |
6 |
6 |
6 |
6 |
6 |
|
Diamètre de coupure (Max) |
mm |
24 |
28 |
30 |
36 |
40 |
|
Longueur de coupure (Max) |
mm |
60 |
85 |
60/80 |
80/100 |
80 |
|
Longueur de sortie (Max) |
mm |
80 |
100 |
80/100 |
100/120 |
120 |
|
Longueur P.K.O (Max) |
mm |
25 |
28 |
25/30 |
25/30 |
35 |
|
Pas de matrice |
mm |
100 |
120 |
140 |
150 |
165 |
|
Pouvoir de forge |
kg |
300000 |
350000 |
400000 |
450000 |
500000 |
|
Coup de bélier |
mm |
280 |
310 |
240/280 |
360 |
360 |
|
Sortie pour écrou |
pièces/min |
40-80 |
35-80 |
40-75 |
40-70 |
45-65 |
|
Moteur principal |
kW |
55 |
90 |
132 |
160 |
220 |
|
Moteur de lubrification |
kW |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Lubrifiant |
l |
3000 |
3000 |
3300 |
3500 |
4800 |
|
Poids de référence de levage |
Tonne |
32 |
36 |
55 |
65 |
90 |
|
Dimensions des machines |
cm |
565*295*210 |
580*325*210 |
640*370*230 |
750*390*248 |
835*435*265 |
Course de poinçon étendue pour un formage plus profond
Flux de matières progressif sur six stations
Contrôle amélioré pour les conceptions d'écrous plus grands
Rythme de formage stable pour les profils complexes
Pour les applications suivantes, nous vous recommandons ce formeur d'écrous à course longue à 6 stations :

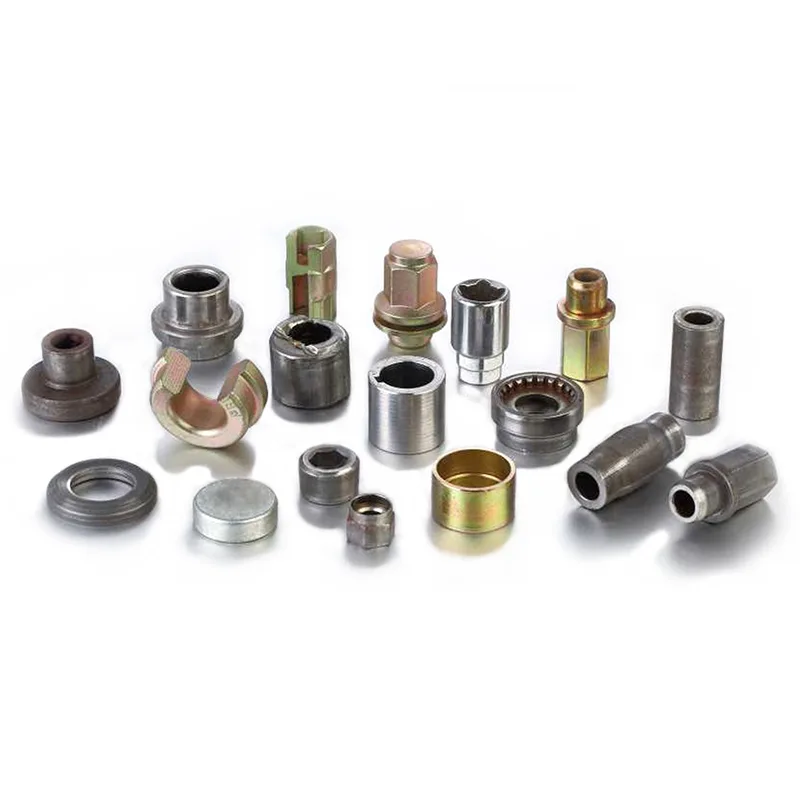

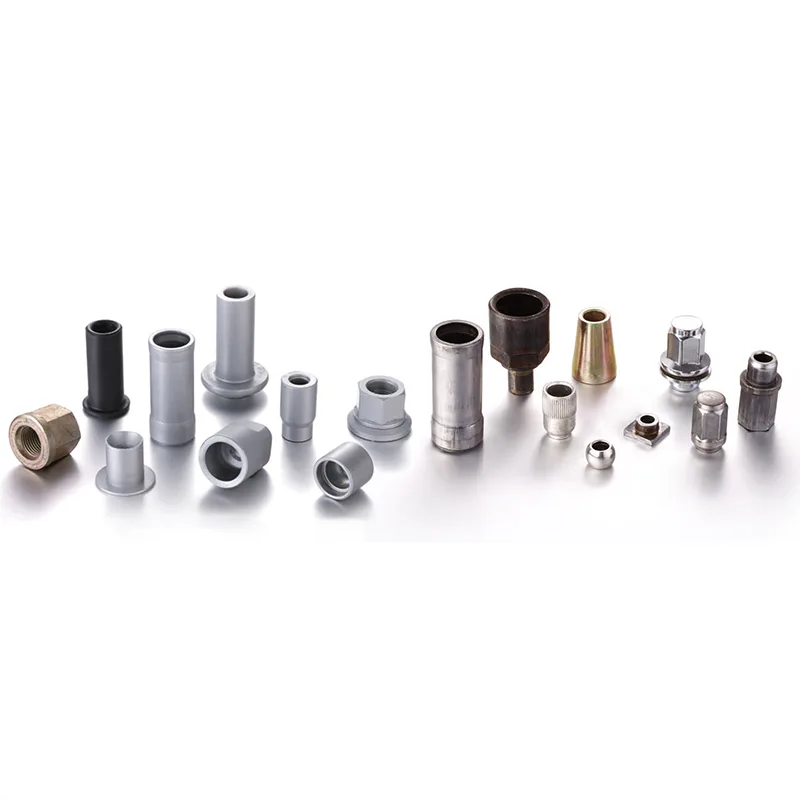

Écrous hexagonaux épais
Écrous structurels
Écrous nécessitant un façonnage interne plus profond
Composants de fixation techniques
Q1 : Quel est l'avantage d'un formeur d'écrous à course longue ?
Il permet une déformation plus profonde et plus contrôlée pour les conceptions d'écrous plus hauts ou plus épais.
Q2 : La longue course affecte-t-elle la stabilité du formage ?
Lorsqu'il est correctement configuré, il améliore le contrôle du flux de matériaux plutôt que de réduire la stabilité.
