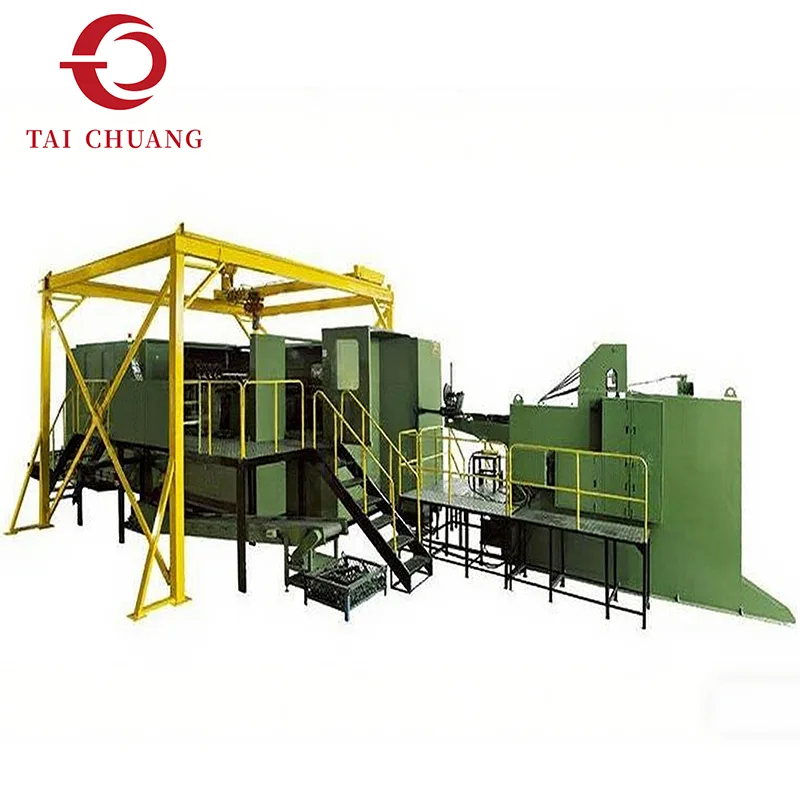

Notre machine de frappe à froid de pièces robustes est spécialement conçue pour former des matériaux de plus grand diamètre et gérer des charges de formage plus élevées. Par rapport aux modèles standard, elle présente un châssis plus lourd, un système d'entraînement renforcé et une plus grande capacité globale de formage.
La production de composants lourds exige une pression de formage constante et un positionnement précis des matériaux tout au long du processus. Cette machine répond à ces exigences grâce à sa structure mécanique robuste et ses cycles de formage stables et contrôlables.
TAICHUANG fournit des solutions de frappe à froid robustes aux fabricants qui produisent de gros composants mécaniques et des fixations industrielles robustes.
|
Modèle |
Unité |
SJBP(H)-136L |
SJBP(H)-137L |
SJBP(H)-138L |
SJBP(H)-166S |
SJBP(H)-167S |
SJBP(H)-168S |
|
Station de forge |
Non. |
6 |
7 |
8 |
6 |
7 |
8 |
|
Force de forge |
kg |
180000 |
180000 |
180000 |
350000 |
350000 |
350000 |
|
Diamètre de coupure maximum |
mm |
Φ23 |
Φ23 |
Φ23 |
Φ28 |
Φ28 |
Φ28 |
|
Longueur de coupure maximale |
mm |
190 |
190 |
190 |
200 |
200 |
200 |
|
Plage de vitesse |
pièces/min |
50-90 |
50-90 |
50-80 |
50-80 |
40-70 |
40-70 |
|
AVC P.K.O |
mm |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
mm |
175 |
175 |
175 |
180 |
180 |
180 |
|
Course du coulisseau principal |
mm |
270 |
270 |
270 |
274 |
274 |
274 |
|
Moteur principal |
kW |
45 |
45 |
45 |
75 |
75 |
75 |
|
Taille de la matrice de découpe |
mm |
Φ75*100L |
Φ75*100L |
Φ75*100L |
Φ80*100L |
Φ80*100L |
Φ80*100L |
|
Taille de la matrice de poinçonnage |
mm |
Φ60*130L |
Φ60*130L |
Φ60*130L |
Φ85*185L |
Φ85*185L |
Φ85*185L |
|
Taille de la matrice principale |
mm |
Φ94*190L(315L) |
Φ94*190L(315L) |
Φ94*190L(315L) |
Φ116*200L(315L) |
Φ116*200L(315L) |
Φ116*200L(315L) |
|
Pas de matrice |
mm |
110 |
110 |
110 |
129 |
129 |
129 |
|
Dimension de la machine (L*"W"*H) |
cm |
670*310*270 |
670*320*270 |
690*330*270 |
740*350*285 |
740*360*290 |
760*390*300 |
|
Poids de référence de levage |
Tonne |
38 |
41 |
45 |
60 |
63 |
65 |
|
Diamètre maximum de forgeage sur la tête |
mm |
Φ28 |
Φ28 |
Φ28 |
Φ32 |
Φ35 |
Φ35 |
|
Taille normale des boulons |
mm |
8-14 |
8-14 |
8-14 |
10-18 |
10-18 |
10-18 |
|
Longueur de tige du flan |
mm |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
|
Modèle |
Unité |
SJBP(H)-206L |
SJBP(H)-207L |
SJBP(H)-277LL |
SJBP(H)-208L |
SJBP(H)-256L |
SJBP(H)-257L |
SJBP(H)-258L |
|
Station de forge |
Non. |
6 |
7 |
7 |
8 |
6 |
7 |
8 |
|
Force de forge |
kg |
470000 |
470000 |
470000 |
470000 |
590000 |
590000 |
590000 |
|
Diamètre de coupure maximum |
mm |
Φ36 |
Φ36 |
Φ36 |
Φ36 |
Φ40 |
Φ40 |
Φ40 |
|
Longueur de coupure maximale |
mm |
240 |
240 |
360 |
240 |
320 |
320 |
320 |
|
Plage de vitesse |
pièces/min |
40-65 |
40-65 |
25-50 |
35-55 |
30-60 |
30-60 |
30-60 |
|
AVC P.K.O |
mm |
30-50 |
30-50 |
60 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
mm |
220 |
220 |
325 |
220 |
280 |
280 |
280 |
|
Course du coulisseau principal |
mm |
346 |
346 |
496 |
346 |
420 |
420 |
420 |
|
Moteur principal |
kW |
110 |
110 |
110 |
110 |
132 |
132 |
132 |
|
Taille de la matrice de découpe |
mm |
Φ109*150L |
Φ109*150L |
Φ109*150L |
Φ109*150L |
Φ129*150L |
Φ129*150L |
Φ129*150L |
|
Taille de la matrice de poinçonnage |
mm |
Φ90*215L |
Φ90*215L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ120*270L |
Φ120*270L |
|
Taille de la matrice principale |
mm |
Φ125*240L(410L) |
Φ125*240L(410L) |
Φ125*345L(430L) |
Φ125*240L(410L) |
Φ148*300L(430L) |
Φ148*300L(430L) |
Φ148*300L(430L) |
|
Pas de matrice |
mm |
140 |
140 |
140 |
140 |
160 |
160 |
160 |
|
Dimension de la machine (L*"W"*H) |
cm |
840*415*320 |
840*425*320 |
930*410*325 |
840*440*320 |
1010*485*350 |
1010*500*350 |
1010*520*350 |
|
Poids de référence de levage |
Tonne |
90 |
94 |
100 |
98 |
145 |
155 |
165 |
|
Diamètre maximum de forgeage sur la tête |
mm |
Φ50 |
Φ50 |
Φ50 |
Φ50 |
Φ60 |
Φ60 |
Φ60 |
|
Taille normale des boulons |
mm |
12-22 |
12-22 |
12-22 |
12-22 |
16-28 |
16-28 |
16-28 |
|
Longueur de tige du flan |
mm |
30-210 |
30-210 |
100-310 |
30-210 |
60-260 |
60-260 |
60-260 |

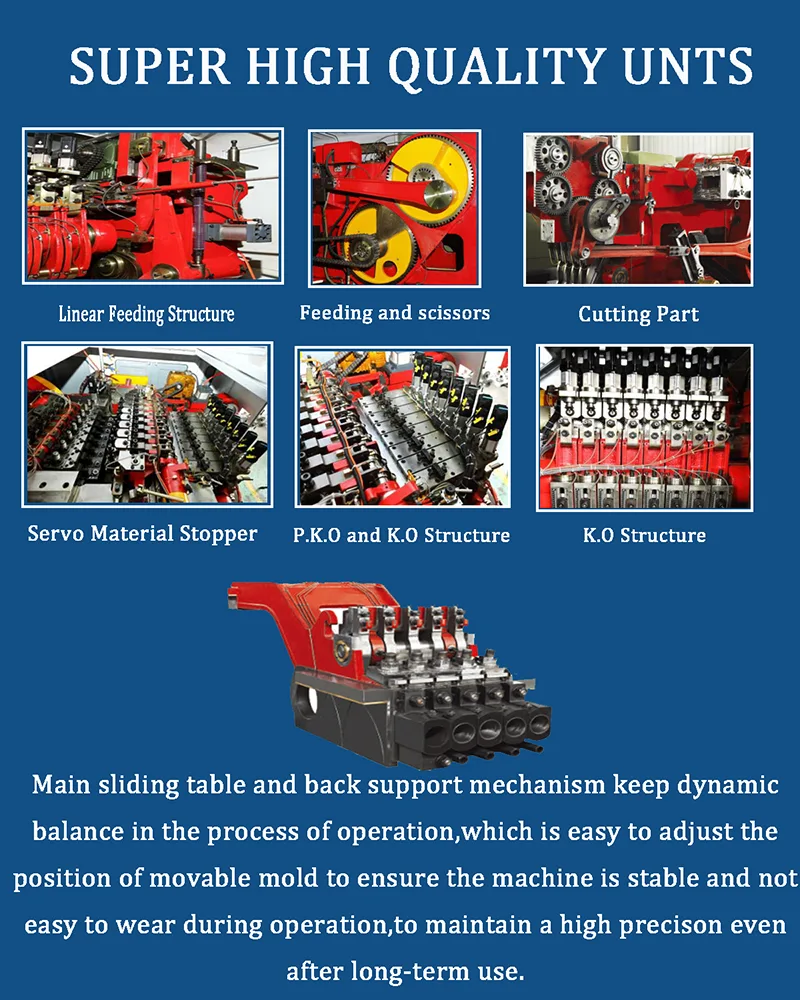

Ingénierie structurelle renforcée
Cette machine de frappe à froid robuste est construite avec une structure renforcée pour une production stable et à charge élevée.
1. Châssis de machine à haute rigidité pour réduire les vibrations sous de lourdes charges
2. Stabilité améliorée sur l'ensemble manivelle et coulissant
3. Absorption des chocs optimisée pour un fonctionnement plus fluide
4. Capacité de force de formage plus élevée pour les pièces de grande taille
5. Alignement renforcé des matrices pour maintenir la précision
Ces caractéristiques de conception garantissent des performances constantes même lors du traitement de gros volumes de matériaux.
Notre machine de frappe à froid robuste apporte des avantages ciblés pour les tâches de formage lourdes à l'échelle industrielle :
· Gère facilement les ébauches de matériaux de grand diamètre, éliminant ainsi les limitations des machines standard
1. Fournit des résultats de formage stables pour les métaux à haute résistance, garantissant une qualité constante des pièces
2. Durabilité structurelle améliorée sous de lourdes charges continues, réduisant les temps d'arrêt pour maintenance
3. Performances fiables pour les opérations industrielles à long cycle, répondant aux demandes de production à haut volume
4. Répartition équilibrée des contraintes sur l'outillage, prolongeant la durée de vie de l'outil et réduisant les coûts de production
Ce modèle constitue le choix de mise à niveau idéal pour les fabricants qui cherchent à aller au-delà des systèmes de tonnage standard et à acquérir une capacité de formage industrielle lourde robuste.
Ces machines de frappe à froid de pièces robustes servent un large éventail de domaines de production industrielle lourde, notamment :
· Quincaillerie de construction structurelle
· Composants pour le secteur de l'énergie
· Ébauches de fixations pour machinerie lourde
· Pièces d'ancrage et fixations pour projets d'infrastructure
· Composants métalliques de structure à grande échelle
La machine est bien adaptée au traitement de l'acier au carbone et de l'acier allié à haute résistance couramment utilisés dans les applications structurelles lourdes.
Focus sur la durabilité et la stabilité industrielles
Configurations robustes prêtes à l'exportation
Conçu pour les marchés manufacturiers mondiaux
Accent sur la fiabilité de la production à long terme
TAICHUANG propose des solutions de frappe à froid robustes adaptées aux fabricants à l'échelle industrielle.
Q1 : Qu'est-ce qui définit une machine de frappe à froid robuste ?
Il est conçu pour traiter des matériaux plus gros et des forces de formage plus élevées que les équipements de frappe à froid standard.
Q2 : Peut-il produire de grandes attaches ?
Oui. Il est couramment utilisé pour fabriquer des boulons lourds et des composants structurels.
Q3 : La frappe à froid convient-elle aux grandes pièces ?
Avec un équipement approprié, la frappe à froid peut produire efficacement de nombreux composants en métaux lourds.
