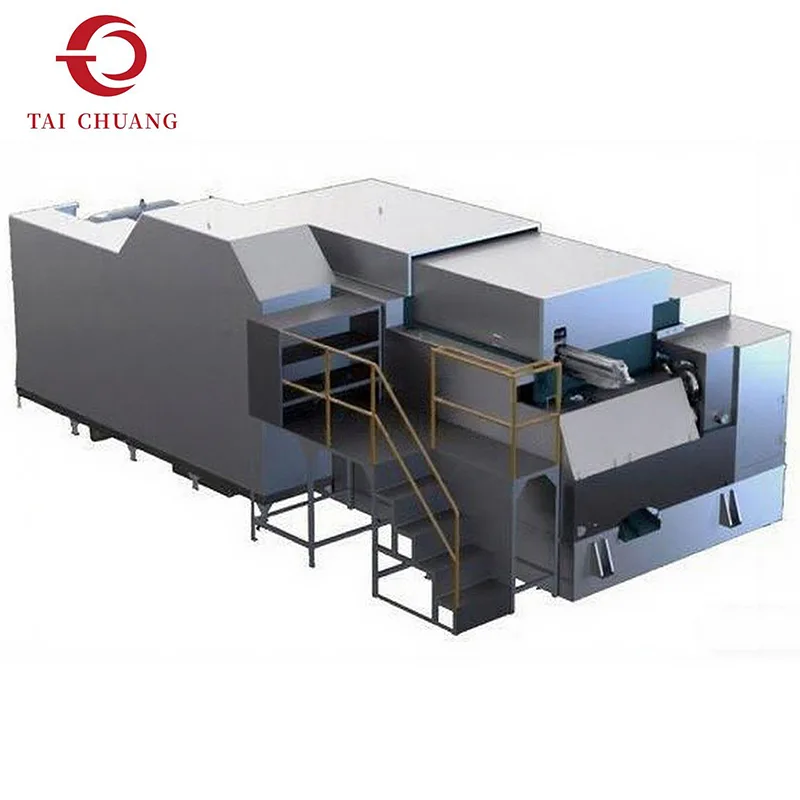

Ancien écrou à 6 stations

Positionné comme un formeur d'écrous dans les systèmes de machines de frappe à froid, ce formeur d'écrous à 6 stations fourni par l'usine de TAICHUANG permet un formage d'écrous stable et reproductible. Un processus multiposte applique la déformation progressivement, aidant à maintenir une géométrie d’écrou et un contrôle dimensionnel cohérents. Il convient aux utilisateurs qui privilégient des résultats de formage prévisibles et une gestion claire des processus pour la production d'écrous standard.

envoyer une demande

Description du produit

Un formeur de noix à 6 stations est l'une des configurations les plus largement adoptées dans les systèmes de machines de frappe à froid pour la production de noix. Son processus de formage divise la déformation du matériau en six étapes contrôlées, permettant au corps de l'écrou, au chanfrein et aux caractéristiques internes d'être façonnés progressivement plutôt que par un formage agressif en une seule étape.

Comparé aux machines à station inférieure, ce formeur d'écrous offre un meilleur contrôle du flux de matériaux et de la stabilité dimensionnelle. Chaque station remplit une fonction de formage spécifique, contribuant ainsi à réduire les contraintes internes et à améliorer la cohérence globale de la forme. Cette structure prend en charge un comportement de formage prévisible sur des séries de production prolongées. TAICHUANG présente cette solution de frappe à froid pour les acheteurs qui se concentrent sur la stabilité du processus, la clarté de l'outillage et la géométrie cohérente des écrous dans les spécifications de fixation standard.

Spécifications du produit

Modèle	Unité	SJNF8B-6S	SJNF11B-6S	SJNF14B-6S	SJNF17B-6S	SJNF19B-6S	SJNF22B-6S
Station de forge	Non.	6	6	6	6	6	6
Sur les méplats de l'écrou	mm	5-8	5,5-12,7	10-17	14-17	14-22	17-22
Écrou hexagonal approprié	mm	M2.5-M5	M3-M6	M6-M10	M8-M10	M8-M14	M10-M14
Diamètre de coupure (Max)	mm	8	11	14	17	19	22
Longueur de coupure (Max)	mm	8	15	15	20	17	25
Longueur de sortie (Max)	mm	12	15	18	20	25	30
Pas de matrice	mm	38	50	60	70	80	90
Pouvoir de forge	kg	30000	55000	85000	120000	130000	160000
Coup de bélier	mm	50	58	70	80	100	120
Sortie pour écrou	pièces/min	120-300	100-280	90-220	70-170	60-140	60-135
Moteur principal	kW	7.5	11	15	22	30	37
Moteur de lubrification	kW	1.5	1.5	2.2	2.2	2.2	2.2
Lubrifiant	l	400	600	900	1000	1200	1500
Poids de référence de levage	Tonne	3.5	4.5	8	10	14	16
Dimensions des machines	cm	185160105	240165110	310210145	320220140	375225160	405245165

Modèle	Unité	SJNF24B-6S	SJNF28B-6S	SJNF 33B-6S	SJNF 36B-6S	SJNF41B-6S	SJNF50B-6S
Station de forge	Non.	6	6	6	6	6	6
Sur les méplats de l'écrou	mm	17-26	24-28	24-33	30-36	30-41	41-50
Écrou hexagonal approprié	mm	M10-M18	M16-M18	M16-M22	M20-M22	M20-M27	M27-M33
Diamètre de coupure (Max)	mm	24	28	30	36	40	50
Longueur de coupure (Max)	mm	22/38	35	40	45	52	70
Longueur de sortie (Max)	mm	30/45	38	38/55	43	68	65
Pas de matrice	mm	100	120	140	150	165	195
Pouvoir de forge	kg	220000	330000	360000	400000	450000	800000
Coup de bélier	mm	110/160	140	146/200	160	210	210
Sortie pour écrou	pièces/min	50-100	50-100	45-80	40-75	40-70	30-55
Moteur principal	kW	55	75	110	132	160	250
Moteur de lubrification	kW	2.2	2.2	2.2	2.2	2.2	2.2
Lubrifiant	l	2000	2200	3000	3100	3800	5800
Poids de référence de levage	Tonne	25	31	45	52	80	130
Dimensions des machines	cm	455295195	510275200	535355215	615385225	720420250	985550270

Présentation du processus de formage

Alimentation du fil et coupe en longueur

Mise en forme initiale du flan

Formation progressive du corps de l'écrou

Façonnage des coins et des chanfreins

Affinement dimensionnel

Formage final et déchargement

Cette disposition multiposte prend en charge une déformation contrôlée sans couper de copeaux, préservant ainsi l'intégrité du matériau.

FAQ

Q1 : Quels types d'écrous conviennent à un formeur d'écrous à 6 stations ?

Il est couramment utilisé pour les écrous hexagonaux standard et les géométries d'écrous similaires.

Q2 : Est-ce considéré comme une machine de frappe à froid ?

Oui, elle appartient à la catégorie des machines de frappe à froid et forme des écrous par déformation à froid.

Q3 : L'outillage peut-il être ajusté pour différentes tailles d'écrous ?

La plage de tailles d'écrous dépend de la configuration de l'outillage et de la configuration de la machine.

Applications typiques

Notre formeuse d'écrous à 6 stations peut être utilisée lors de la production de :

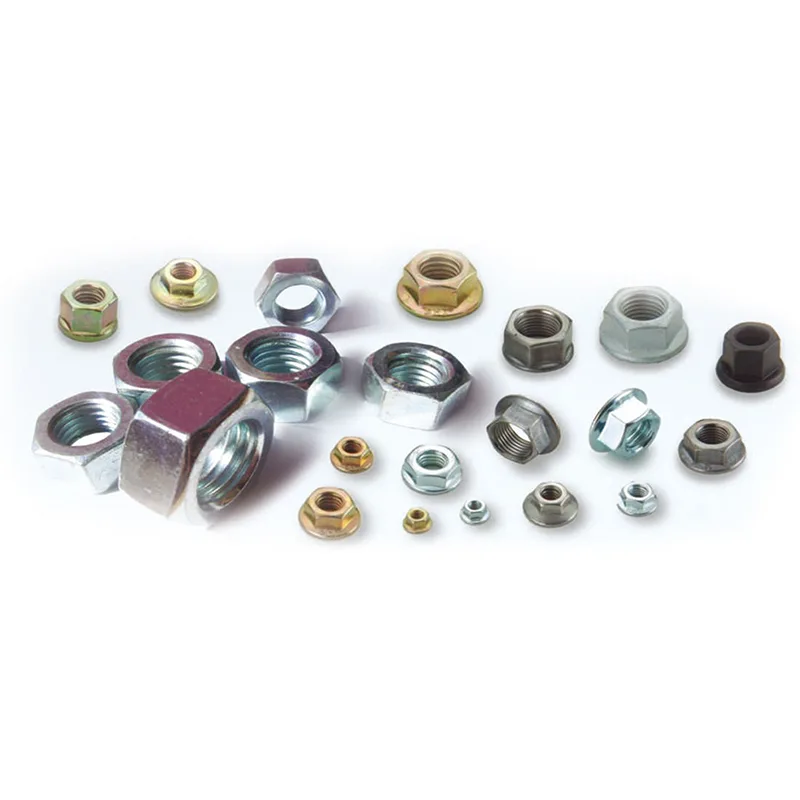

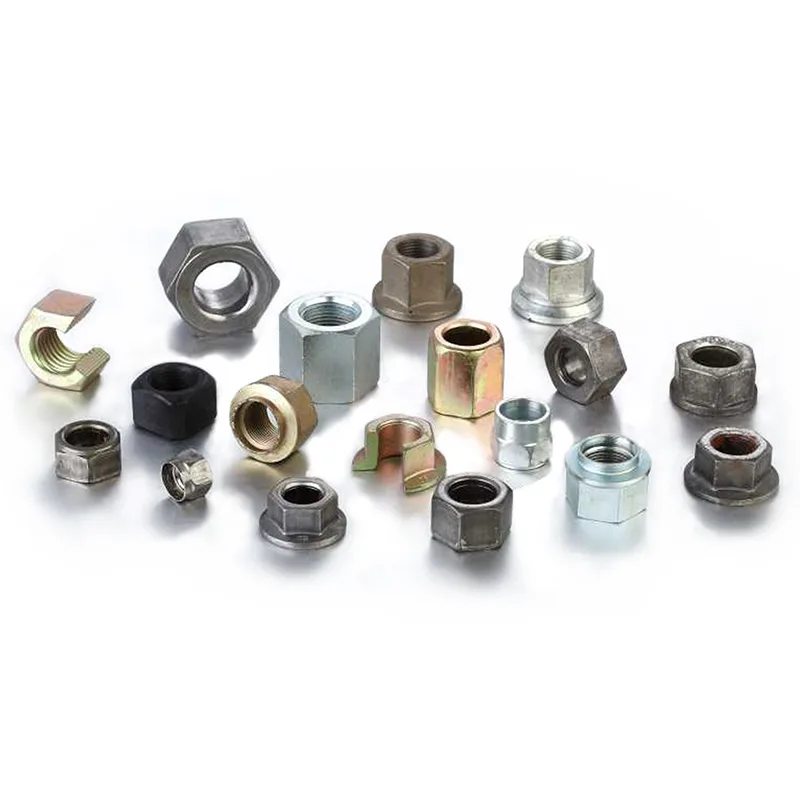

Écrous hexagonaux et écrous industriels standards

Composants de fixation automobile

Fixations pour machines et équipements

Écrous filetés à usage général
