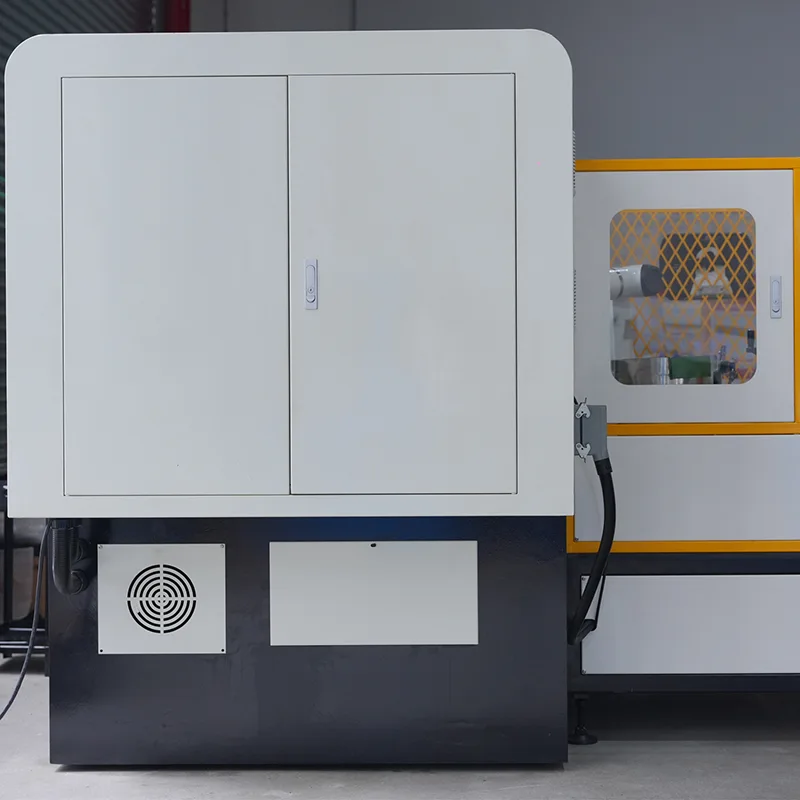

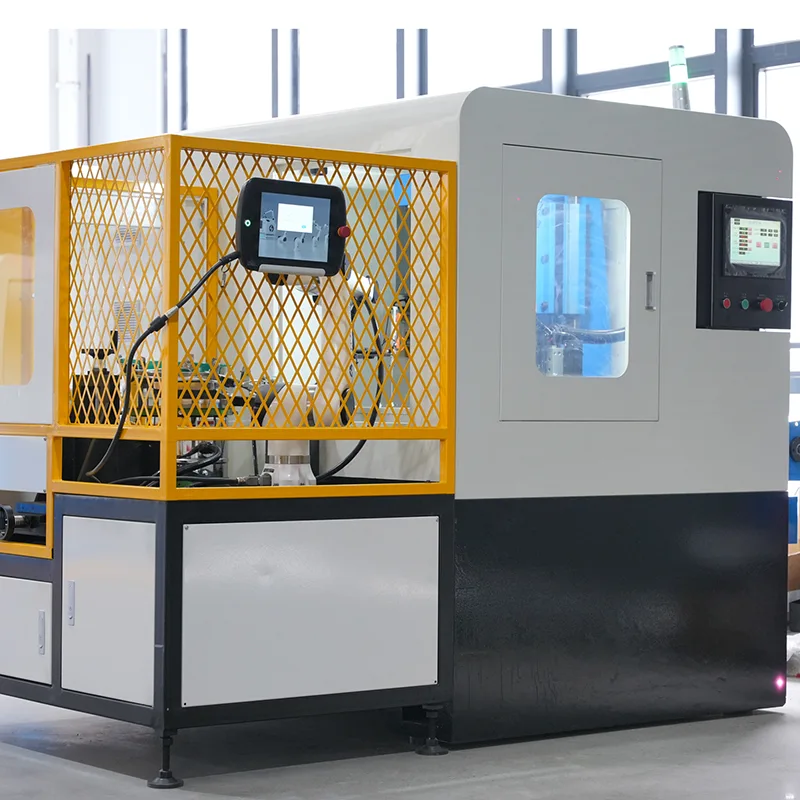

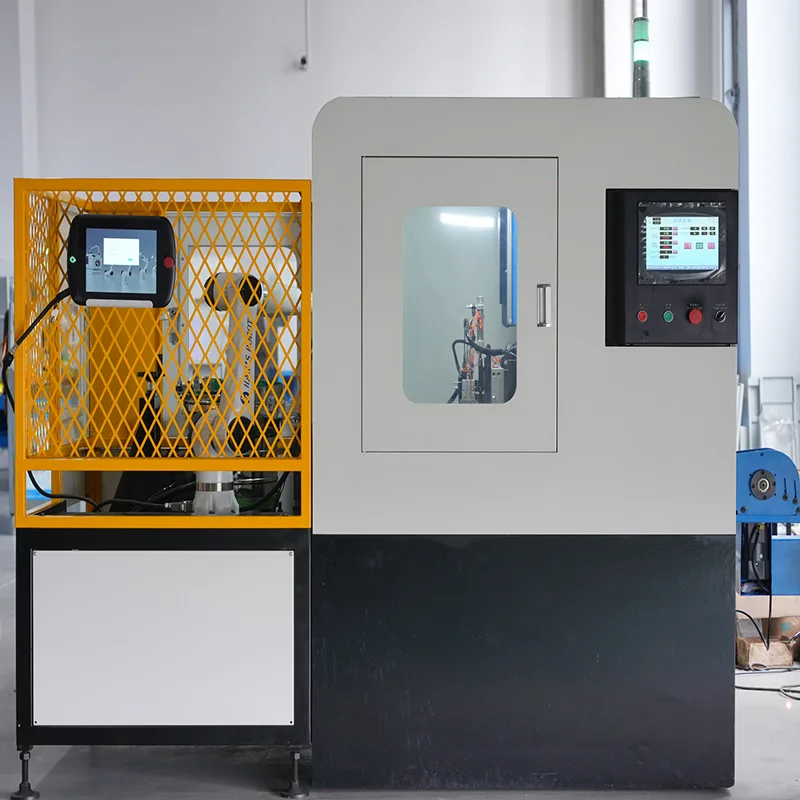

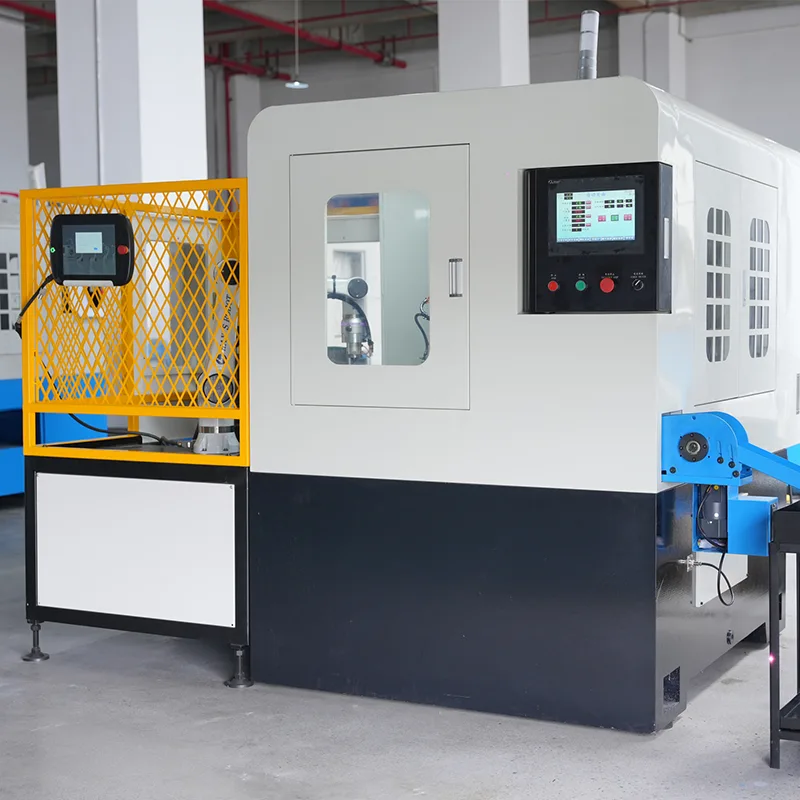

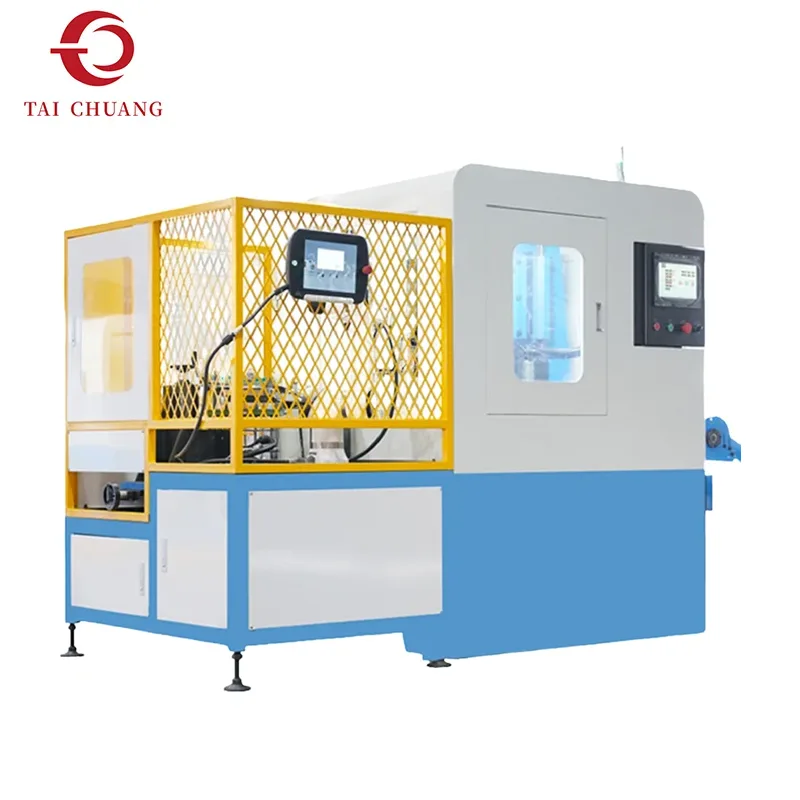

La machine de perçage et de taraudage à table rotative à 4 stations proposée par TAICHUANG, un fabricant fiable, utilise une table d'indexation rotative équipée de quatre postes de travail. Chaque station peut être configurée pour effectuer une opération d'usinage spécifique telle que le perçage, le taraudage ou le positionnement. Au fur et à mesure que la table tourne pas à pas, les pièces se déplacent séquentiellement dans chaque station, permettant ainsi de réaliser différents processus au cours d'un cycle de production.
Pendant le fonctionnement, la pièce à usiner est d'abord positionnée sur le support à table rotative. Le tableau indique la première station où les opérations de forage peuvent commencer. Une fois le perçage terminé, la table tourne vers la station suivante où les outils de taraudage coupent les filetages internes. Des stations supplémentaires peuvent effectuer des opérations auxiliaires telles que le chanfreinage, le perçage secondaire ou l'inspection selon la configuration.
Cette structure de machine de perçage et de taraudage à table rotative permet à plusieurs opérations de s'exécuter en parallèle, ce qui contribue à améliorer l'efficacité globale de la production par rapport aux machines qui n'effectuent qu'une seule opération.
La disposition compacte de la table rotative permet également de maintenir un positionnement cohérent des pièces pendant l'usinage. Un positionnement stable des fixations est important pour maintenir l'alignement entre les outils de perçage et les outils de taraudage pendant le cycle d'usinage.
Dans les environnements de production industrielle où des opérations répétitives de perçage et de taraudage sont nécessaires, les machines de perçage et de taraudage à table rotative constituent une solution efficace pour améliorer l'efficacité des processus.
TAICHUANG présente cette configuration de machine de perçage et de taraudage dans le cadre de son offre d'équipements d'usinage industriel. La machine est couramment utilisée dans les ateliers de fabrication qui nécessitent des opérations stables de perçage et de taraudage pour les composants métalliques et les pièces de fixation.
|
Nom du produit |
Perceuse et taraudeuse à table rotative à 4 stations |
|
Plage de taraudage |
M18-M42 |
|
Couleurs disponibles |
Couleur bleue, ou selon demande |
|
Les normes qui suivent |
ISO、CE |
|
Mode luminaire |
Fixation pour platine vinyle |
|
MOQ |
1 |
|
Délai de production |
Environ 1 mois |
|
Durée de garantie |
1 an pour une utilisation normale |
|
Délai de paiement |
Dépôt TT30%, solde 70% payé avant expédition |
|
Port de chargement FOB |
Nansha, Chine |
|
Lieu d'origine |
Foshan, Chine |
| Article | Nom | Paramètre | Nom | Paramètres/Marque | |
| Tête de frappe | Course de glissement | 0-180mm | Servomoteur de broche principale | 1,3 kW/1 500 tr/min | Serrage par pression d'air M4-M8 |
| Course de coulissement de la broche principale | 0-120mm | Servomoteur d'alimentation | 0,75 kW/3 000 tr/min | ||
| Quantité de broche principale | 1 | Écran tactile | Inovance/Siemens | ||
| Vis à billes d'alimentation | SFNUR2005X326 | Moteur principal | Inovance/Siemens | ||
| Piste d'appâtage | angle d'appâtage | Déchargement mécanique | Disjoncteur | CHNT | |
| Mode luminaire | Serrer | Écrou à quatre coins, écrou à six coins | Contacteur | CHNT | |
| Cylindre de serrage | Collet | JAS-15 | Surcharge thermique | CHNT | |
| Productivité par broche | 5-10 pièces/min | KA | CHNT | ||
| Moteur de pompe de refroidissement | Puissance : 370-débit : 120 L/min | Interrupteur d'alimentation | IDCE | ||
| Moteur du groupe hydraulique | Puissance : 0,75 KW de cylindrée VP15 | Capteur d'origine | OMRON | ||
| Conseil | Dimensions hors tout | 1400×1800×1900mm | Capteur de cylindre | Airtac | |
| Poids de l'équipement | environ 4000KG | ||||
La configuration de la machine se concentre sur l’amélioration de l’efficacité de l’usinage en combinant les opérations de perçage et de taraudage.
Les principales caractéristiques comprennent :
Structure de table rotative à quatre stations pour un traitement en plusieurs étapes
Opérations de perçage et de taraudage intégrées dans une seule machine
Cycle d'usinage séquentiel avec mouvement de table indexé
Positionnement stable du dispositif pour une précision d'usinage constante
Flux de production continu pour les applications d'usinage industriel
Ces fonctionnalités opérationnelles aident à maintenir des résultats d’usinage cohérents tout en améliorant l’efficacité de la production.
Emballage, livraison et service après-vente
Emballage en contreplaqué sécurisé pour l'exportation
Instructions d'installation et de fonctionnement claires
Support technique continu
Pièces de rechange et conseils d'entretien
Notre philosophie de service est de garantir que la machine continue à créer de la valeur longtemps après son installation.
L'assurance qualité est un élément essentiel de notre processus de fabrication. TAICHUANG fonctionne sous un système de gestion de qualité interne strict, couvrant l'usinage, l'assemblage, l'inspection et les tests finaux.
Nous sommes fiers de confirmer que :
Notre usine fonctionne selon les normes de gestion de la qualité ISO
Nos machines sont conformes aux exigences de certification CE pour les marchés export
Chaque machine est testée avant la livraison pour garantir un fonctionnement stable
Ces certifications aident nos clients à respecter les normes de conformité internes et simplifient l'approbation des machines sur les marchés internationaux.
La perceuse et taraudeuse à table rotative à 4 stations est couramment utilisée dans les industries où plusieurs opérations d'usinage doivent être effectuées sur des composants métalliques.
Les domaines d'application typiques incluent :

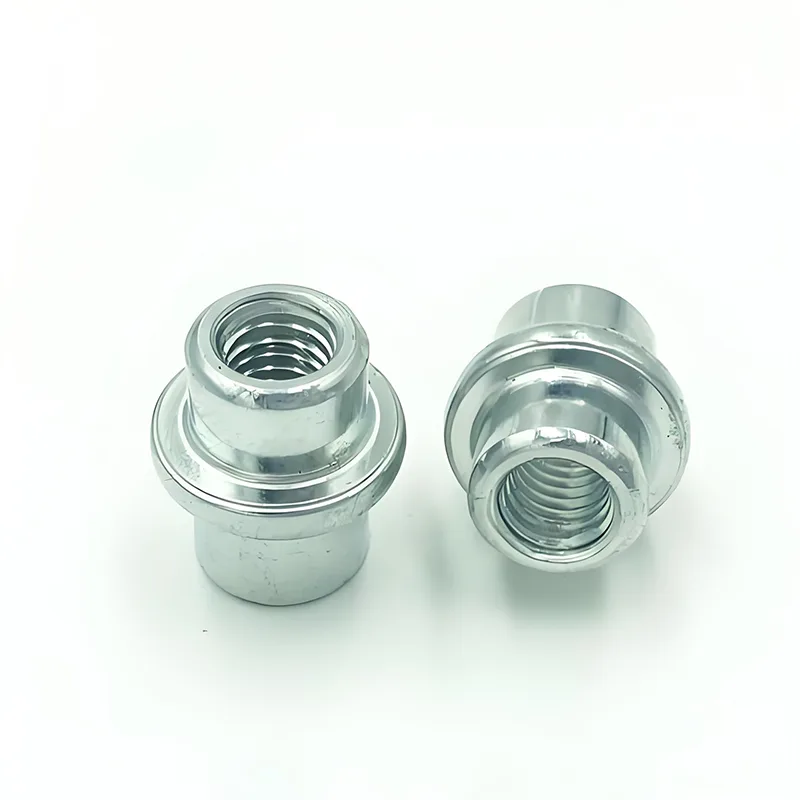

Fabrication de fixations
Usinage de composants automobiles
Production de matériel mécanique
Fabrication de pièces de machines industrielles
Ateliers de transformation de composants métalliques
La machine de perçage et de taraudage à table rotative permet un usinage efficace des composants nécessitant des perçages et des trous filetés.
Fabricant direct de Chine, pas de couches commerciales
Accent à long terme sur le développement de machines à tarauder les écrous
Des solutions pratiques basées sur de véritables retours d'expérience d'usine
Approvisionnement stable, communication claire et support technique
TAICHUANG fournit une gamme de solutions d'équipements d'usinage industriel conçues pour prendre en charge les opérations de perçage, de taraudage et de filetage dans les environnements de fabrication.
1. Entièrement automatique
2. Contrôle du système CNC
3. Couverture complète
4. Moniteur IHM
5. Broche simple ou broches doubles pour votre option
6. Double servomoteur
7. Mouvement alternatif vertical
8. Mangeoire à bol vibrant
9. Appuyez sur l'alarme de vis cassée
10. Alarme manque de matériel
11. Pièces défectueuses automatiquement séparées
Quel service après-vente proposez-vous ?
Oui, nous offrons un service complet et de qualité à tous nos clients. Nous serons toujours là pour vous si vous avez des questions.
Depuis combien d’années votre entreprise fabrique-t-elle ce type d’équipement ?
TAICHUANG a plus de 20 ans d'expérience dans la fabrication de machines à tarauder les écrous.
Êtes-vous un fabricant ou une société commerciale ?
Nous sommes un fabricant professionnel de machines à tarauder les écrous avec nos propres installations de R&D et de production.
