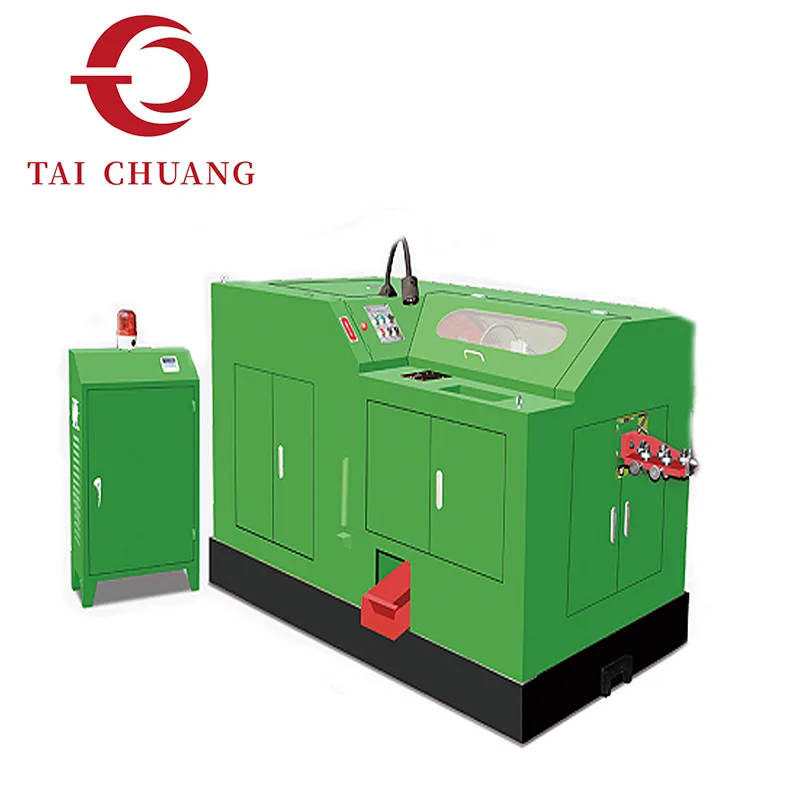

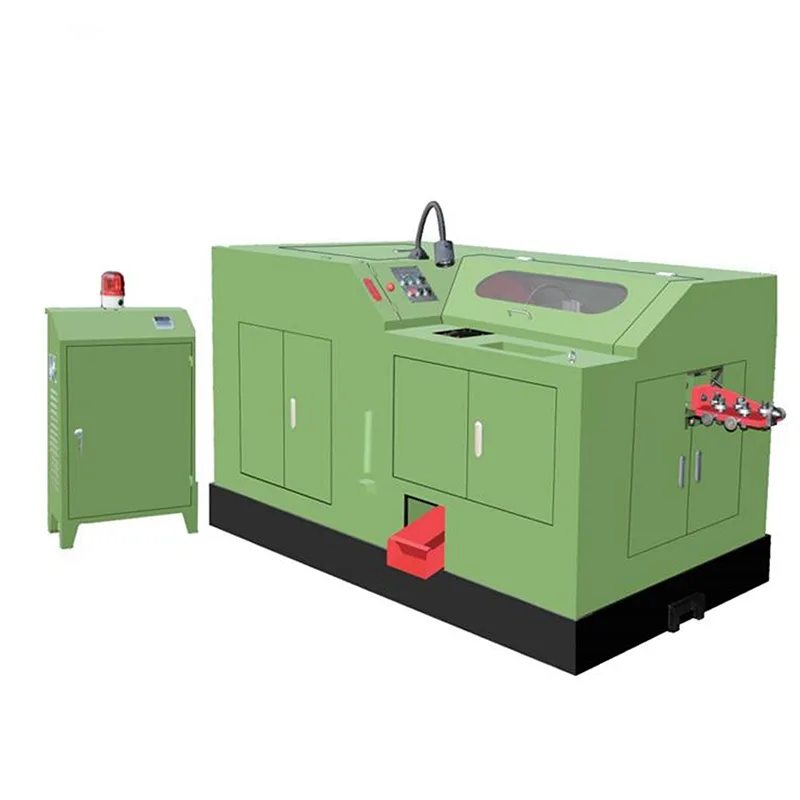

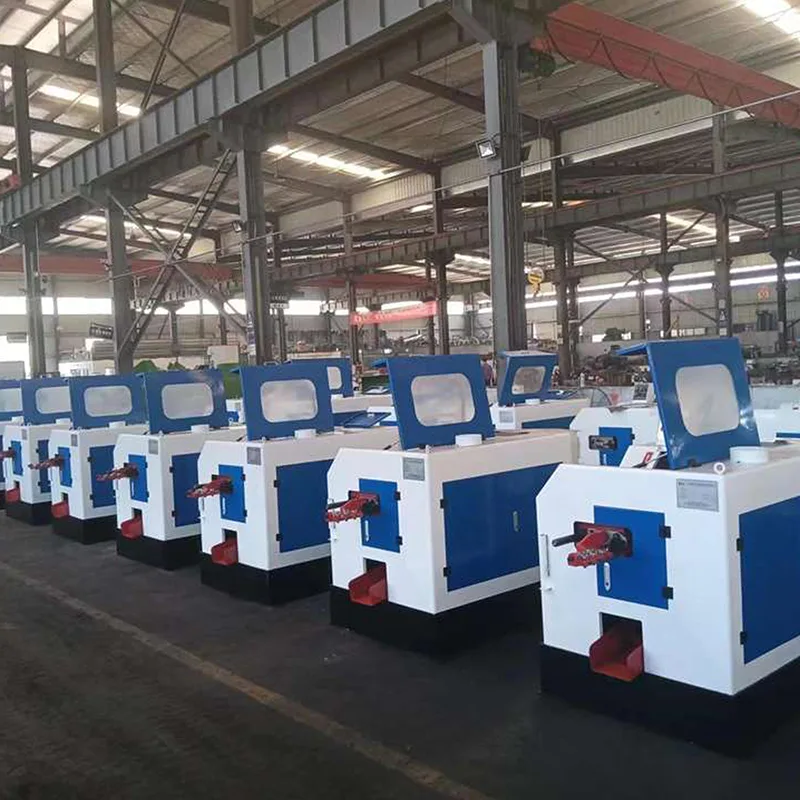

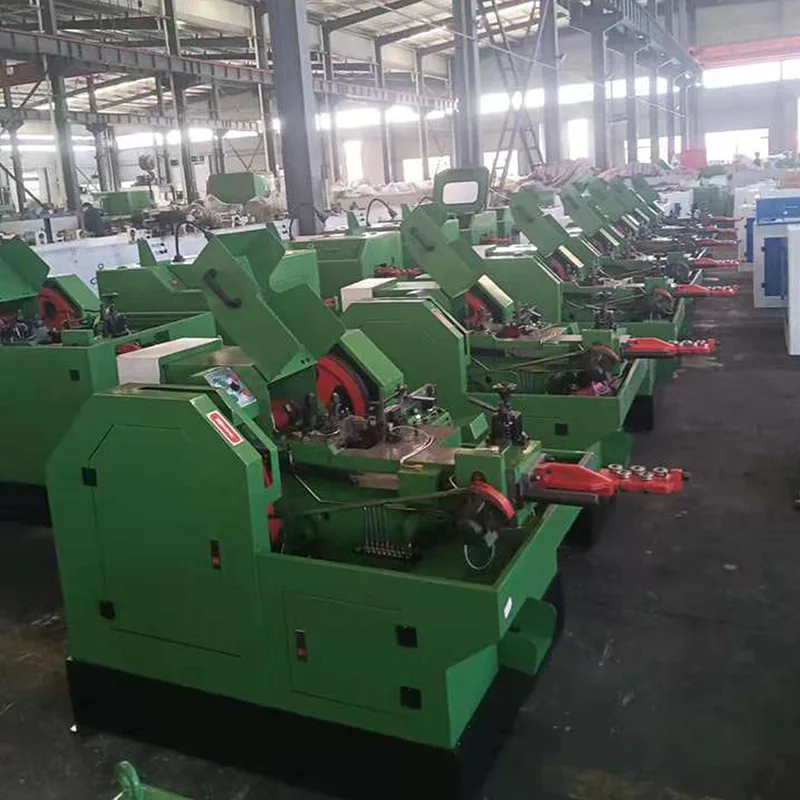

Conçue pour le formage complexe en plusieurs étapes, la machine de frappe à froid à 3 matrices et 6 coups étend la capacité de déformation grâce à six coups séquentiels répartis sur trois matrices. Cette configuration permet un contrôle progressif des matériaux, permettant d'atteindre des formes de tête complexes, des transitions sous la tête plus longues et des tolérances dimensionnelles exigeantes en un seul cycle continu.
TAICHUANG fournit cette solution de frappe à froid aux fabricants produisant des fixations techniques qui nécessitent une logique de formage avancée, un flux de matériaux stable et une répétabilité constante sous des charges de production élevées. Le système est développé pour les lignes de fixation de précision où le contrôle de la séquence de formage a un impact direct sur le filetage en aval, le traitement thermique et la qualité de l'assemblage.
|
Modèle |
Max. Diamètre du blanc/mm |
Longueur maximale du blanc/mm |
Course/mm |
Capacité/pièces/min |
Diamètre de la matrice principale/mm |
Diamètre de la matrice de coupure/mm |
Diamètre de la matrice de poinçon/mm |
|
YH3615 |
Φ6,5 |
45 |
90 |
60-80 |
Φ46*100 |
Φ19*38 |
Φ31*75 |
|
YH3620 |
Φ9 |
70 |
125 |
50-70 |
Φ50*130 |
Φ24*40 |
Φ35*85 |
|
YH3625 |
Φ10 |
90 |
140 |
45-50 |
Φ58*150 |
Φ35*50 |
Φ38*120 |
|
Modèle |
Taille de coupe/mm |
Puissance du moteur principal/kw |
Volume (L*L*H)/m |
Poids/kg |
|
YH3615 |
10*32*75 |
Niveau 6 -4kw |
2,50*1,60*1,50 |
4000 |
|
YH3620 |
12*30*85 |
Niveau 6 -7,5 kW |
2,80*1,90*1,90 |
5500 |
|
YH3625 |
14*45*105 |
Niveau 6 -18,5 kW |
4,37*2,07*1,98 |
8600 |
La structure de la machine de frappe à froid à 3 matrices et 6 coups divise la déformation en micro-étapes contrôlées plutôt que de forcer le mouvement du matériau en moins de coups violents.
Les principales caractéristiques de formage comprennent :
Redistribution progressive du volume sur six étapes d'impact
Contrainte de formation par coup réduite
Alignement amélioré du flux de fibres dans la structure de la tête
Cohérence dimensionnelle améliorée pour les géométries complexes
Cette logique de formation par étapes prend en charge :
Rapports tête/tige élevés
Recoins profonds
Profils de tête à plusieurs étapes
Transitions d'épaules de précision
Les coups supplémentaires améliorent la contrôlabilité, en particulier pour les pièces où la symétrie et la concentricité sont critiques.
Une plus grande flexibilité de formage pour les conceptions de boulons avancées
Répétabilité dimensionnelle stable sur de longues séries de production
Utilisation améliorée des matériaux grâce à une déformation contrôlée
Risque réduit de fissuration dans les matériaux à haute résistance
Répartition équilibrée des charges de formage pour une durée de vie améliorée de la matrice
La machine est conçue pour être intégrée dans des environnements de fabrication de fixations à grand volume où la continuité de la production et la stabilité des pièces sont essentielles.

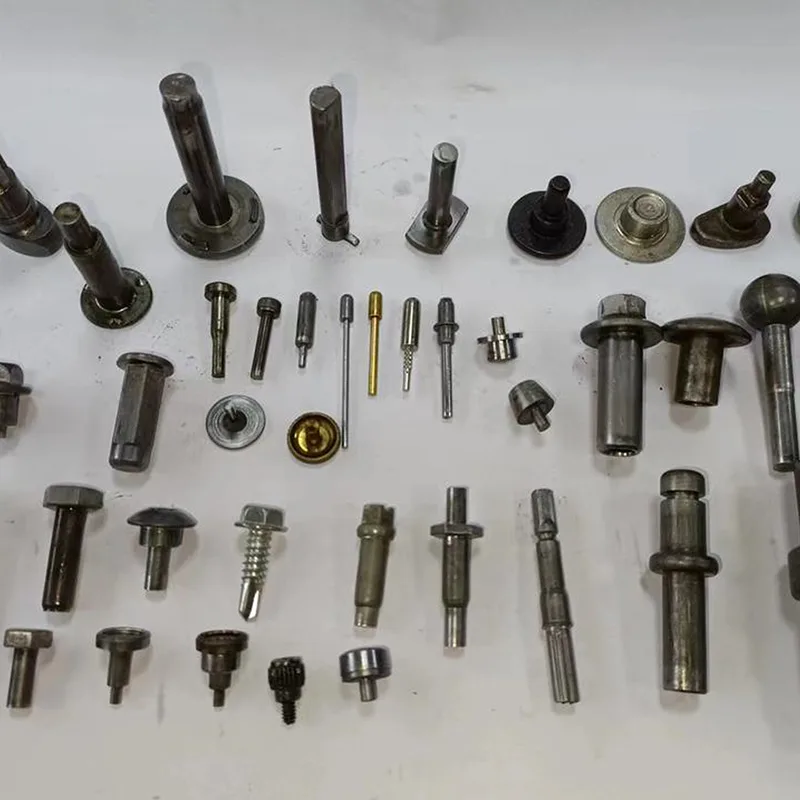

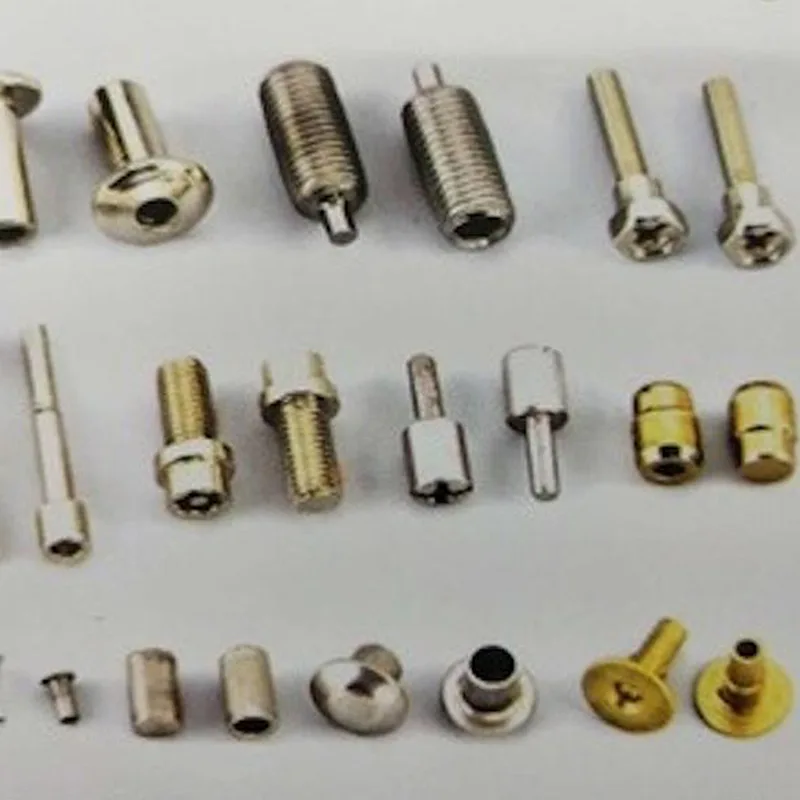

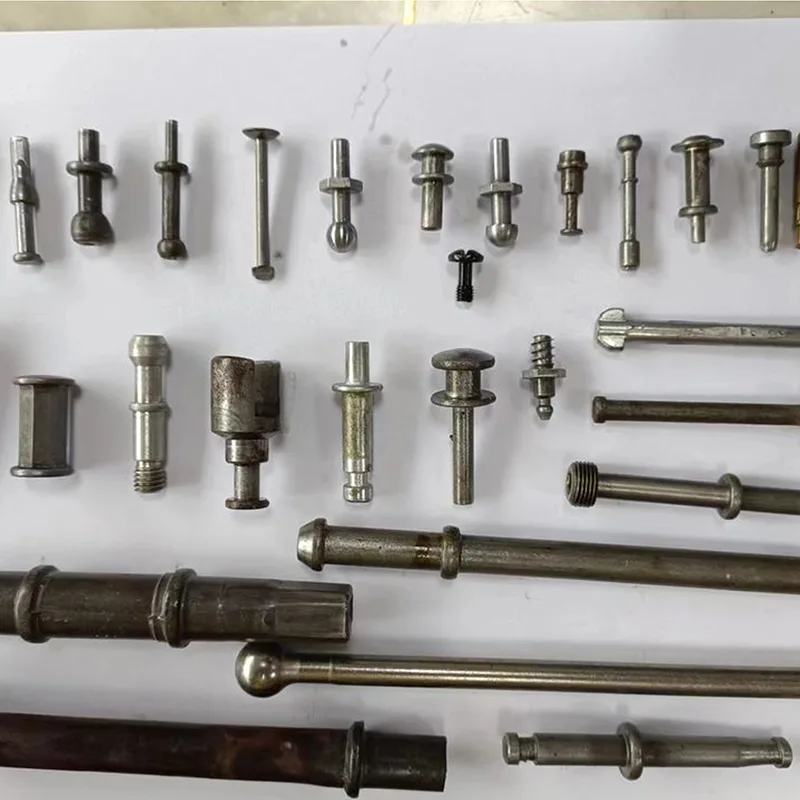

Convient pour la fabrication :
Boulons structurels automobiles
Fixations pour machines lourdes
Boulons à bride avec caractéristiques d'encastrement profond
Boulons industriels à haute résistance
Fixations multi-étapes conçues sur mesure
La machine de frappe à froid à 3 filières et 6 coups prend en charge l'acier au carbone, l'acier allié et certaines nuances d'acier inoxydable en fonction de la préparation du matériau et des paramètres de formage.
La configuration à 3 matrices et 6 coups est généralement sélectionnée lorsque :
La géométrie du produit ne peut pas être obtenue avec des systèmes à 3 coups
La résistance du matériau augmente la complexité du formage
La géométrie de la tête nécessite une mise en forme progressive
Une concentricité étroite et une stabilité dimensionnelle sont requises
Le traitement en aval exige une qualité constante de formage du pré-filetage
Ce système comble le fossé entre les machines multi-soufflages de niveau intermédiaire et les lignes de frappe à froid hautement spécialisées à grande échelle.
Q1 : Quel est l’avantage de 6 coups par rapport à 3 coups ?
Six coups permettent un contrôle plus fin du flux de matière, réduisant ainsi les contraintes de formage par étape et améliorant la précision géométrique.
Q2 : Comment cela affecte-t-il la vie ?
La répartition de la déformation sur six coups réduit la contrainte d'impact maximale, ce qui peut améliorer la longévité de la matrice dans des conditions de fonctionnement appropriées.
Q3 : Cette configuration est-elle destinée à une production en grand volume ?
Oui. Il est conçu pour les environnements de production industrielle continue nécessitant une stabilité dimensionnelle et une fiabilité des processus.
