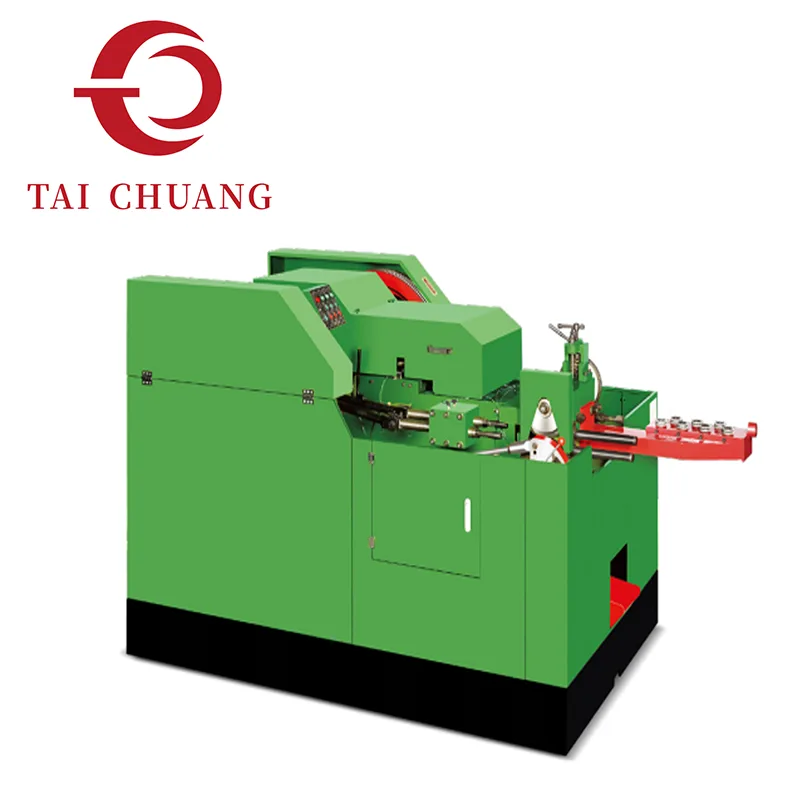

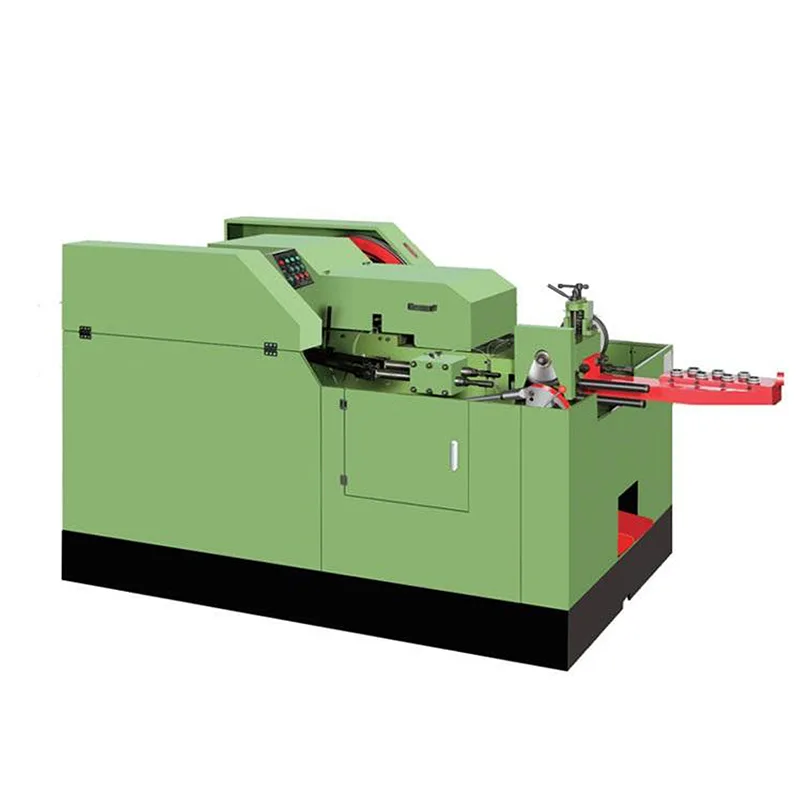

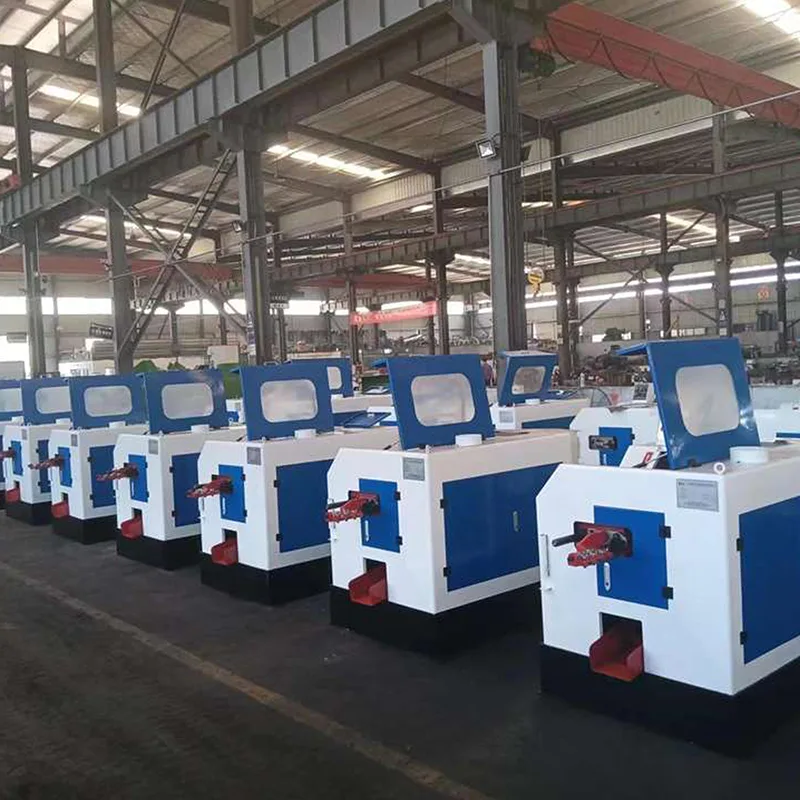

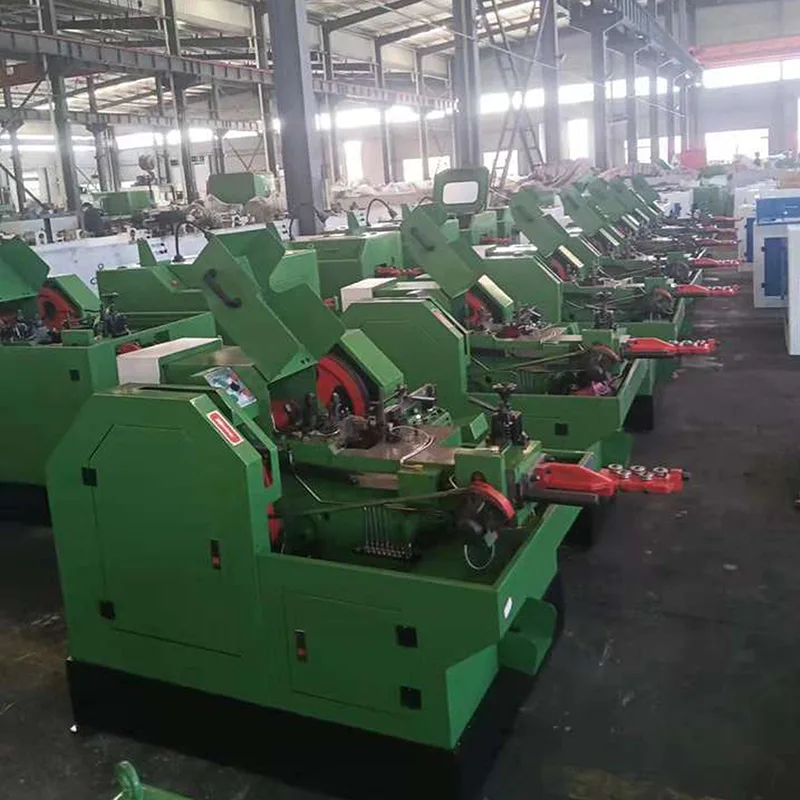

La configuration de la machine de frappe à froid à 2 matrices et 3 coups intègre une double progression de matrice avec une étape d'impact supplémentaire pour affiner la redistribution des matériaux pendant le formage des boulons. La mise en forme initiale a lieu dans la première matrice, suivie d'un affinement transitoire contrôlé et de l'achèvement final de la tête dans la deuxième matrice grâce à un séquençage de soufflage coordonné.
L'augmentation du nombre de coups tout en conservant deux postes de filière permet une meilleure stratification de déformation sans agrandir de manière significative la structure de la machine. Une étape d'impact supplémentaire offre une capacité de correction intermédiaire avant la stabilisation finale de la géométrie, améliorant ainsi la symétrie de la tête et la cohérence dimensionnelle.
Par rapport aux systèmes 2-Die 2-Blow, cette configuration offre une plus grande profondeur de formage et une gestion améliorée du volume. Dans le même temps, elle reste structurellement plus simple que les machines à trois matrices, ce qui en fait une solution intermédiaire pratique pour les fabricants améliorant la précision de formage.
TAICHUANG fournit des solutions de machines de frappe à froid à 2 matrices et 3 coups pour les producteurs de fixations qui recherchent un contrôle amélioré de la géométrie dans un cadre d'équipement équilibré.
|
Modèle |
Max. Diamètre du blanc/mm |
Course/mm |
Capacité/pièces/min |
K.O Course/mm |
Course P.K.O/mm |
Diamètre de la matrice principale/mm |
Diamètre de la matrice principale/mm |
Diamètre de la matrice de poinçon/mm |
Diamètre de la matrice de coupure/mm |
|
YH2310 |
Φ5.0 |
60 |
90-110 |
45/40 |
10 |
Φ26*60 |
Φ32*60 |
Φ24*60*3 |
Φ15*30 |
|
YH2315 |
Φ7.0 |
100 |
60-90 |
70/60 |
15 |
Φ32*100 |
Φ36*100 |
Φ30*75*3 |
Φ20*35 |
|
YH2320 |
Φ9.0 |
120 |
60-80 |
90/80 |
18 |
Φ35*120 |
Φ42*120 |
Φ35*100*3 |
Φ24*40 |
|
YH2325 |
Φ11.0 |
156 |
60-70 |
110/100 |
25 |
Φ45*160 |
Φ55*160 |
Φ40*120*3 |
Φ28*40 |
|
YH2330 |
Φ13.0 |
160 |
50-60 |
120/110 |
25 |
Φ55*160 |
Φ60*160 |
Φ50*120 |
Φ35*50 |
|
YH2340 |
Φ15,0 |
200 |
40-50 |
140/130 |
25 |
Φ65*200 |
Φ75*200 |
Φ60*160 |
Φ45*60 |
|
Modèle |
Taille de coupe/mm |
Taille normale du boulon/mm |
Longueur de tige du blanc/mm |
Puissance du moteur principal/kw |
Volume (L*L*H)/m |
Poids/kg |
|
YH2310 |
10*35*72 |
Φ1-5 |
2-30 |
Niveau 6 - 2,2 kW |
1,70*1,10*1,20 |
1300 |
|
YH2315 |
10*35*72 |
Φ2-7 |
2-50 |
Niveau 6 -2,2 kW |
2,30*1,30*1,20 |
2600 |
|
YH2320 |
12*40*77 |
Φ3-9 |
2-70 |
Niveau 8 -4,0 kW |
2,80*1,40*1,60 |
3300 |
|
YH2325 |
12*42*90 |
Φ4-11 |
2-90 |
Niveau 8 - 5,5 kW |
3,80*1,60*1,70 |
5300 |
|
YH2330 |
16*50*115 |
Φ5-13 |
2-100 |
Niveau 6 - 11kw |
3,80*1,60*1,80 |
8450 |
|
YH2340 |
18*55*125 |
Φ6-15 |
2-120 |
Niveau 6 -18,5 kW |
4,20*1,85*1,70 |
14300 |

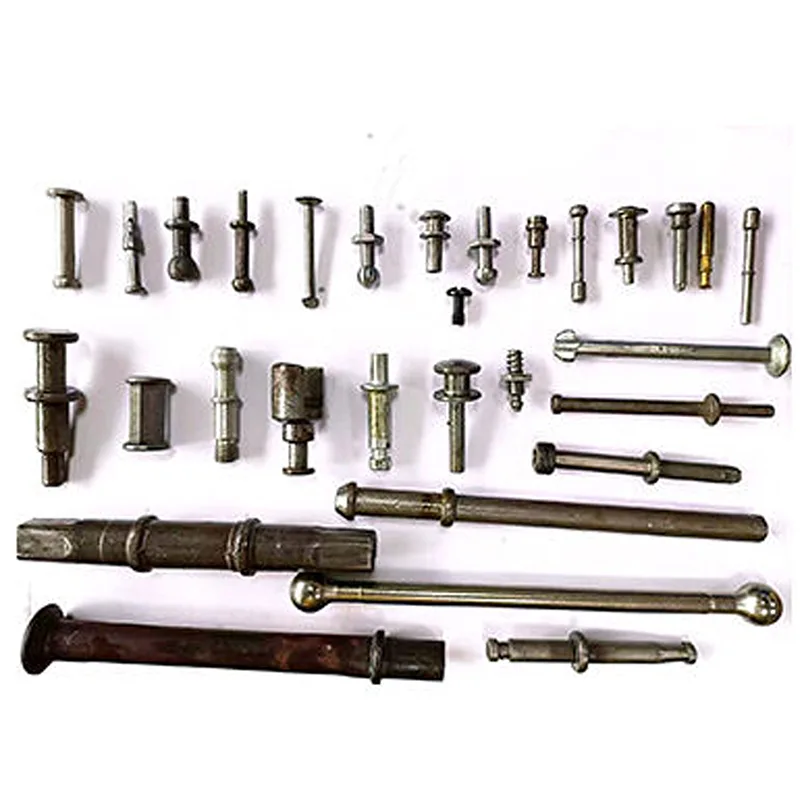

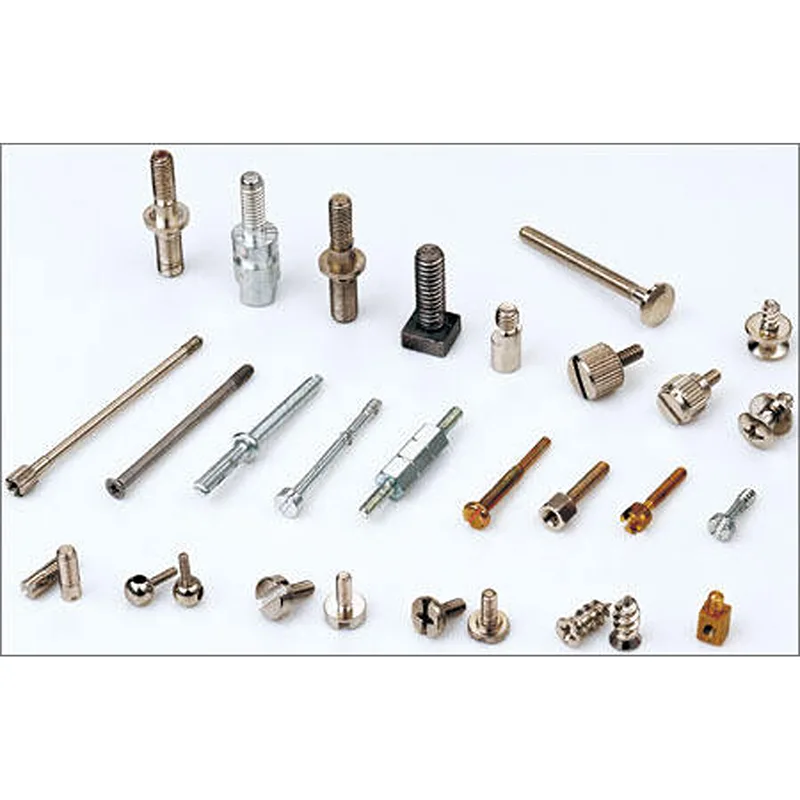

La séquence de formation suit généralement :
• Première matrice – Rassemblement des matériaux et mise en forme primaire
• Deuxième matrice – Affinement de transition
• Coup supplémentaire – Définition structurelle finale
La progression à triple impact améliore le contrôle sur :
Répartition de l'épaisseur de la tête
Alignement transitoire des épaules
Stabilité de concentricité
Intégrité de la surface lors de déformations élevées
Le séquençage contrôlé réduit l’accumulation brutale de contraintes à l’intérieur de la cavité de la matrice.
La disposition à deux matrices maintient une complexité d'outillage gérable tandis que le séquençage à trois coups augmente la flexibilité de mise en forme.
La machine de frappe à froid à 2 matrices et 3 coups est souvent sélectionnée lorsque :
Les systèmes à deux coups manquent de raffinement suffisant
Les systèmes à trois matrices dépassent les exigences de production actuelles
Les contraintes d'espace en usine limitent l'expansion de plusieurs matrices
Une répétabilité améliorée est requise sans révision structurelle majeure
L'architecture équilibrée prend en charge les environnements de production de volumes moyens à élevés.
La répartition de l'énergie de formage sur deux matrices tout en ajoutant un troisième étage d'impact permet une progression plus fluide de la force.
Les caractéristiques opérationnelles qui en résultent comprennent :
Stabilité dimensionnelle améliorée
Choc de déformation réduit
Meilleur contrôle de la masse crânienne
Uniformité stable des lots sur des séries prolongées
La distribution progressive de l'énergie aide à former des matériaux de résistance moyenne avec une définition géométrique améliorée.
1. Quel avantage le troisième coup apporte-t-il dans un système à double matrice ?
Un coup supplémentaire permet une correction intermédiaire et une mise en forme raffinée de la tête sans augmenter le nombre de matrices.
2. Comment se compare-t-il à la configuration 3-Die 3-Blow ?
2-Die 3-Blow maintient une structure d'outillage plus simple tout en offrant un contrôle d'impact amélioré. Les systèmes à trois matrices permettent une segmentation plus poussée de la déformation.
3. Cette configuration est-elle adaptée aux fixations automobiles ?
Le contrôle amélioré de la déformation permet une répétabilité améliorée, conforme à de nombreuses exigences en matière de boulons automobiles.
4. Cela augmente-t-il considérablement la complexité mécanique ?
La coordination mécanique augmente modérément en raison du coup supplémentaire, mais la disposition des matrices reste compacte.
