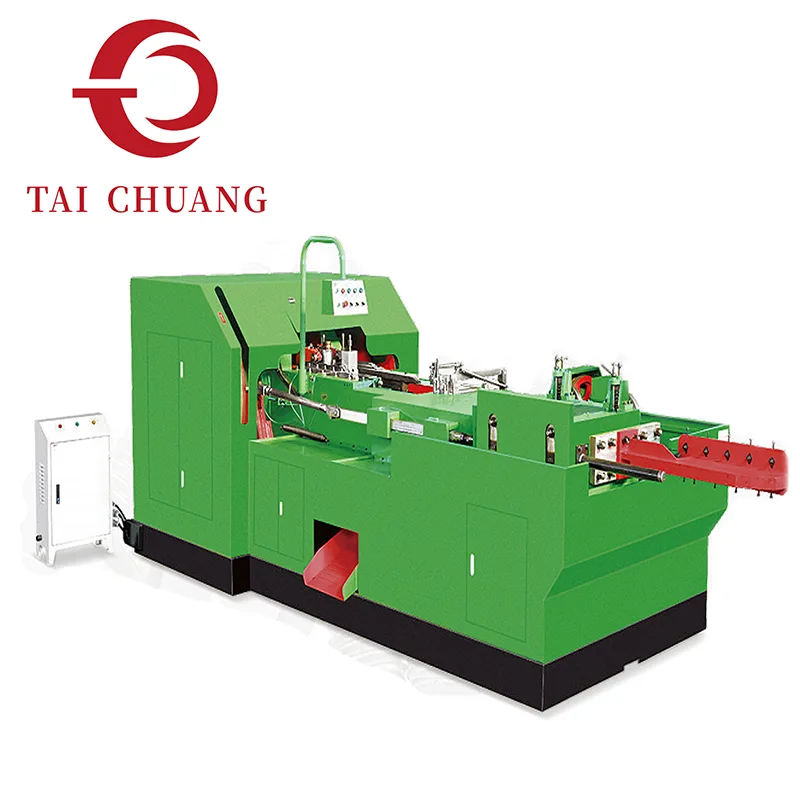

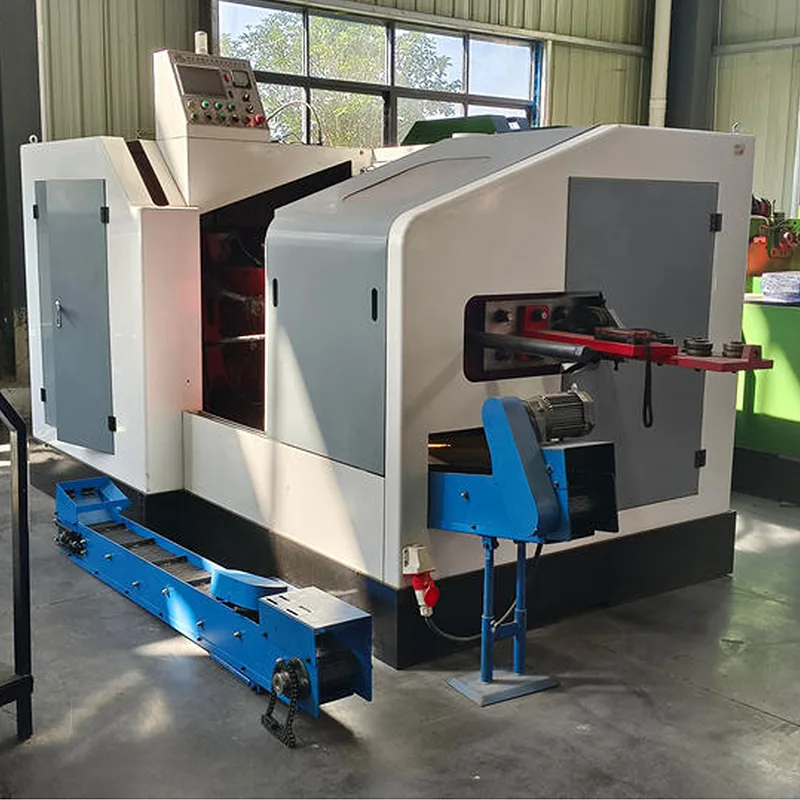

Conçue pour les fixations de grand diamètre et de grande longueur, cette machine de frappe à froid de grande taille à 1 matrice et 2 coups à longue course améliore la capacité de formage au sein d'une structure à matrice unique et à deux coups. Le mécanisme de course allongée permet un déplacement accru du matériau et une formation de tige plus longue tout en maintenant une mise en forme contrôlée de la tête dans un cycle continu.
TAICHUANG, en tant qu'usine en Chine, fournit cette solution de frappe à froid robuste aux fabricants produisant des boulons surdimensionnés et des fixations structurelles longues qui dépassent la gamme de formage des systèmes standard à course courte. La machine se concentre sur le contrôle stable de la déformation, la rétention de la résistance du matériau et la cohérence dimensionnelle sous des charges de formage plus élevées.
|
Modèle |
Max. Diamètre du blanc/mm |
Longueur du blanc/mm |
Longueur de coupure/mm |
Course/mm |
Capacité/pièces/min |
Diamètre de la matrice principale/mm |
Le diamètre initial de la matrice de poinçon/mm |
Le diamètre précis de la matrice de poinçonnage/mm |
Diamètre de la matrice de coupure/mm |
|
D12-70 |
Φ7.0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7.0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7.0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7.0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7.0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8.0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Modèle |
Taille de coupe/mm |
Puissance du moteur principal/kw |
Volume (L*L*H)/m |
Poids/kg |
|
D12-70 |
16*50*125 |
Niveau 6 - 15kw |
4,50*2,00*1,32 |
7900 |
|
D12-150 |
18*60*125 |
Niveau 6 - 18,5 kW |
5,20*1,90*1,80 |
14000 |
|
D12-200 |
18*60*125 |
Niveau 6 - 18,5 kW |
5,20*1,90*1,80 |
14300 |
|
D12-250 |
18*60*125 |
Niveau 6 - 18,5 kW |
5,20*1,90*1,80 |
15000 |
|
D12-300 |
18*60*125 |
Niveau 6 - 18,5 kW |
5,20*1,90*1,80 |
15800 |
|
D12-450 |
18*60*125 |
Niveau 6 - 22kw |
6,50*2,25*2,10 |
20800 |
|
D16-180 |
20*60*125 |
Niveau 6 -30kw |
4,40*2,10*1,95 |
20800 |
|
D16-450 |
20*70*125 |
Niveau 6 - 22kw |
6,50*2,25*2,10 |
21000 |
Une course plus longue permet un plus grand mouvement du matériau à chaque coup. Au lieu de comprimer le matériau dans une fenêtre de déplacement limitée, le système offre une distance de formage supplémentaire, prenant en charge :
Production de boulons à tige longue
Formation de tête de plus grand diamètre
Répartition améliorée du flux de métal
Risque réduit de sous-remplissage dans les pièces surdimensionnées
La séquence de deux coups sépare le refoulement et la mise en forme finale de la tête, garantissant une géométrie stable même lors du formage de pièces de plus grand volume.

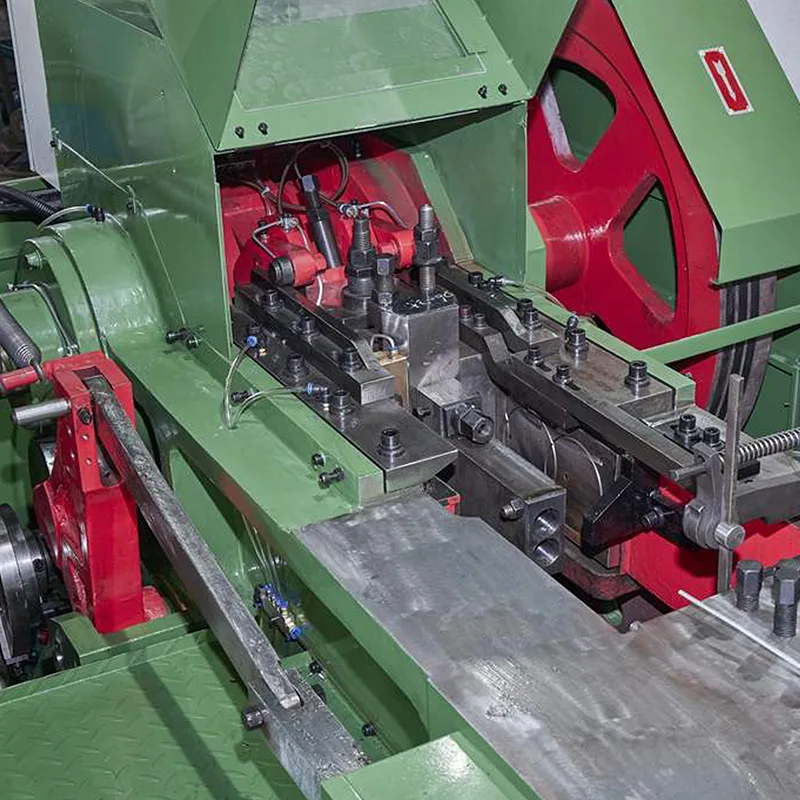

Les fixations de grande taille nécessitent une rigidité de cadre plus forte et une absorption des chocs équilibrée. Cette machine de frappe à froid de grande taille à 1 matrice et 2 coups à longue course est développée avec :
Structure de châssis de machine renforcée
Contrôle stable du mouvement de la manivelle et du coulisseau
Transmission des impacts contrôlée
Précision d'alignement améliorée
Ces caractéristiques structurelles garantissent des performances constantes dans les environnements exigeants de production de gros boulons.

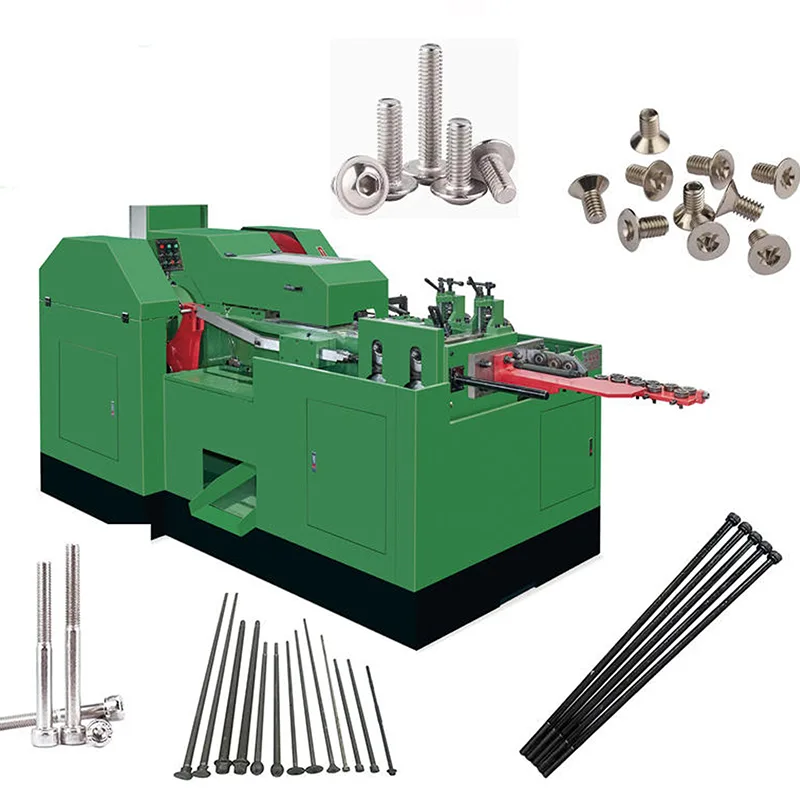

Couramment appliqué dans la fabrication :
Boulons de construction structurelle
Fixations pour machinerie lourde
Boulons d'ancrage pour l'énergie éolienne
Boulons industriels de grand diamètre
Fixations pour l'ingénierie des infrastructures
La compatibilité des matériaux inclut les nuances d'acier au carbone et d'acier allié généralement utilisées dans les applications structurelles.
Notre machine de frappe à froid de grande taille à 1 matrice et 2 coups à longue course est généralement envisagée lorsque :
La longueur du boulon dépasse la capacité de course standard
Un plus grand volume de tête nécessite un plus grand mouvement du matériau
Les boulons structurels exigent une plus grande stabilité de formage
La production implique des fixations de diamètre moyen à grand
Les systèmes standard 1-Die 2-Blow atteignent les limites de capacité
Il offre une gamme de formage étendue sans passer par des systèmes complexes à plusieurs matrices.
Q1 : Quel est l’avantage de la course longue par rapport à la course standard ?
La longue course permet un plus grand déplacement du matériau, ce qui la rend adaptée aux boulons plus longs et aux volumes de tête plus importants.
Q2 : Cette machine est-elle uniquement destinée aux boulons de grand diamètre ?
Il est optimisé pour les fixations grandes et longues, mais peut également gérer des pièces de taille moyenne en fonction de la configuration de l'outillage.
Q3 : La course longue affecte-t-elle la précision dimensionnelle ?
Lorsqu'elle est correctement calibrée, la course allongée améliore le contrôle du flux de matériaux et réduit les risques de sous-remplissage dans les grandes pièces.
