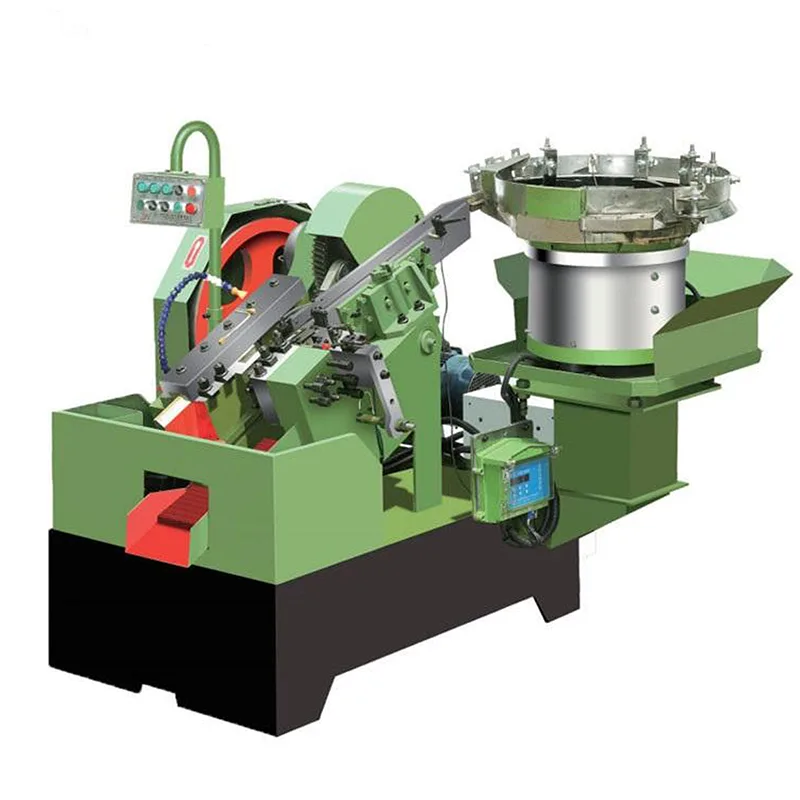

Une machine à rouler les filets de type vibrateur avec engrenage exposé est conçue pour former des filetages externes par laminage à froid tout en utilisant un système de vibration pour guider les pièces dans la zone de laminage de manière ordonnée. Le chargeur vibrant aide à aligner les fixations avant de les rouler, permettant ainsi un flux de travail plus fluide et réduisant les comportements d'alimentation aléatoires.
Dans la configuration exposée des engrenages, les composants de la transmission sont ouvertement visibles, permettant aux opérateurs et au personnel de maintenance d'observer clairement le mouvement, l'engagement et l'état de fonctionnement pendant la production. Cette caractéristique structurelle est souvent valorisée dans les ateliers où la transparence mécanique et l'inspection de routine sont importantes.
| Modèle | Diamètre maximum du blanc/mm | Longueur maximale du blanc/mm | Matrices mobiles stationnairesLongueur/mm | Capacité/pièces/min | Puissance du moteur principal/kw | Volume (L*L*H)/m | Poids/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1,30*0,98*1,30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1,57*1,05*1,50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1,60*1,44*1,55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1,67*1,35*1,50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1,70*1,36*1,50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1,75*1,52*1,50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1,70*1,60*1,30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1,85*1,50*1,20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1,85*1,50*1,25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2,37*2,15*1,62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2,00*1,70*1,35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2,67*1,93*1,60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2,75*2,10*1,65 | 5800 |
La stabilité de l'alimentation joue un rôle important dans la cohérence du déroulement du fil. Les systèmes d'alimentation par vibration sont généralement sélectionnés pour aider à contrôler l'orientation et le débit des pièces avant le laminage. Lorsque les pièces entrent dans la zone de laminage de manière plus cohérente, le processus de laminage lui-même devient plus prévisible.
Dans les environnements de production pratiques, l'alimentation par vibration contribue à réduire les arrêts irréguliers et permet un rythme plus fluide, en particulier lors du traitement de fixations standard aux dimensions constantes.
Par rapport aux conceptions de transmission fermées, la configuration exposée des engrenages met l'accent sur la clarté structurelle et l'accessibilité. Cette machine à rouler les filets est souvent sélectionnée par les acheteurs qui privilégient une disposition mécanique simple et une facilité d'observation pendant le fonctionnement quotidien.
La conception se concentre sur un comportement de roulement stable, une qualité de filetage reproductible et un fonctionnement prévisible. Il est destiné aux applications où des changements fréquents de paramètres ne sont pas nécessaires et où la stabilité du processus est une préoccupation majeure.

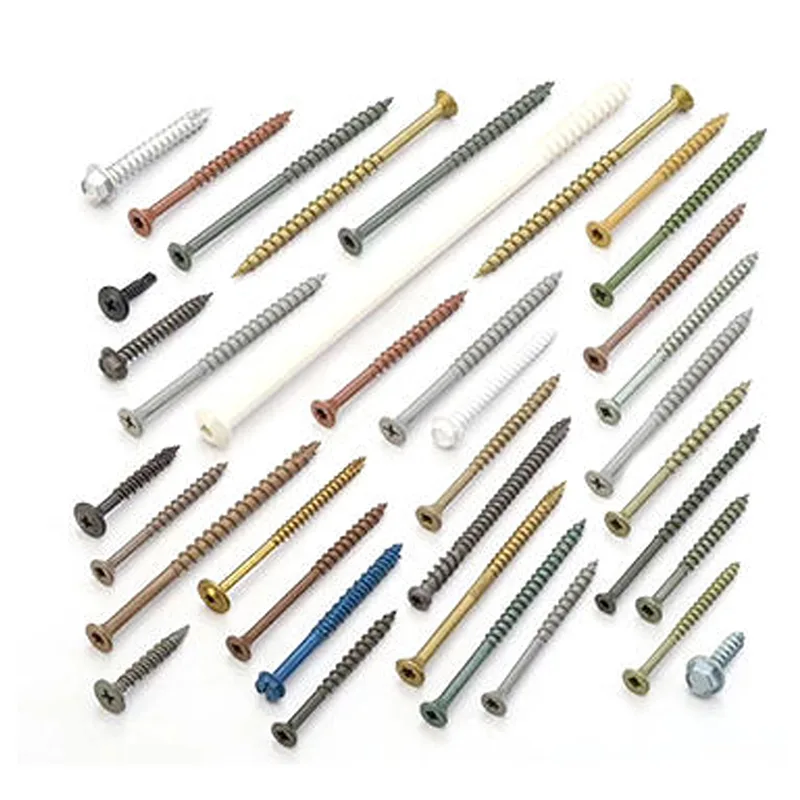

Cette machine à rouler les filets de type vibrateur avec engrenage exposé est couramment utilisée pour former des filetages sur des boulons, des vis et des fixations similaires appliquées dans la quincaillerie de construction, les assemblages mécaniques, les composants automobiles et les produits industriels en général. L'adéquation réelle de l'application est évaluée sur la base des dessins confirmés, du type de matériau et de la conception du filetage examinés au cours du processus d'approvisionnement.

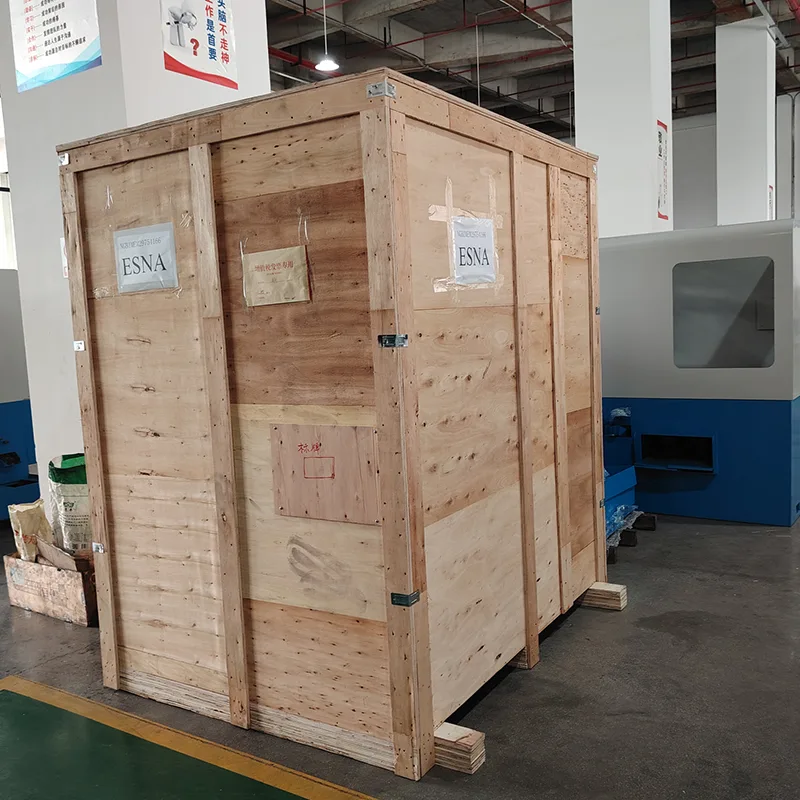

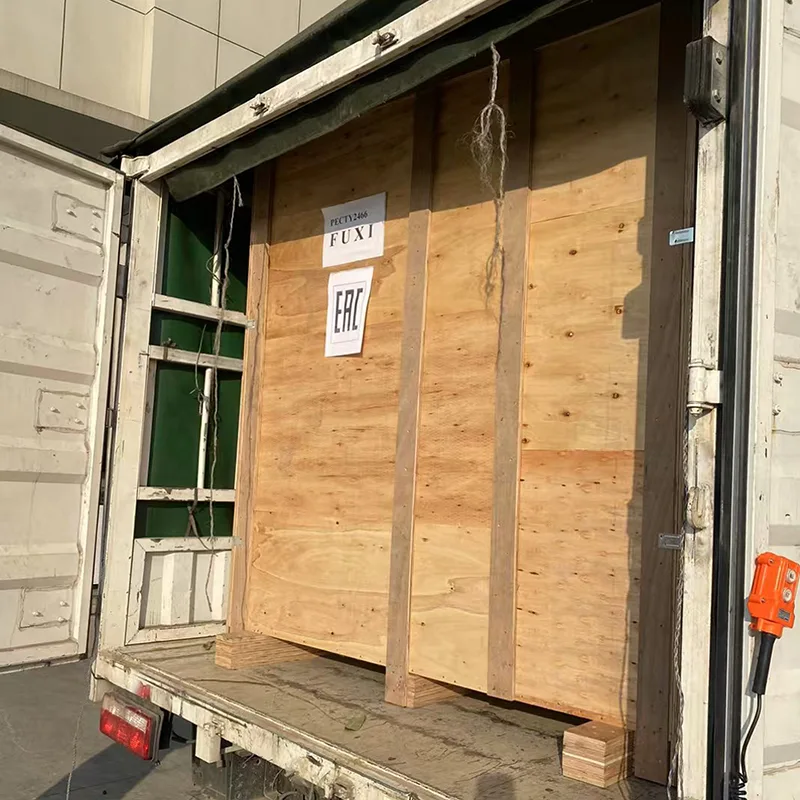

Pour prendre en charge la livraison internationale, un emballage standard pour l’exportation est appliqué. Les machines sont solidement fixées et protégées pour réduire le risque de dommages pendant le transport. Une protection de surface et un étiquetage clair sont utilisés pour garantir un chargement, un déchargement et une manipulation sur site en toute sécurité.
Un emballage approprié joue un rôle important pour garantir que l’équipement arrive en bon état et est prêt à être installé.
