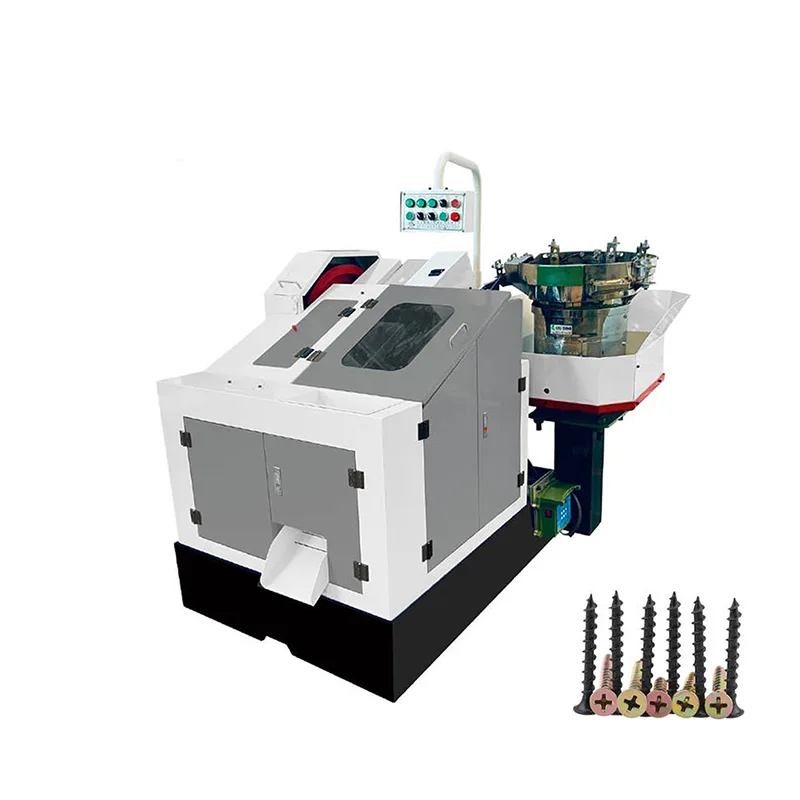

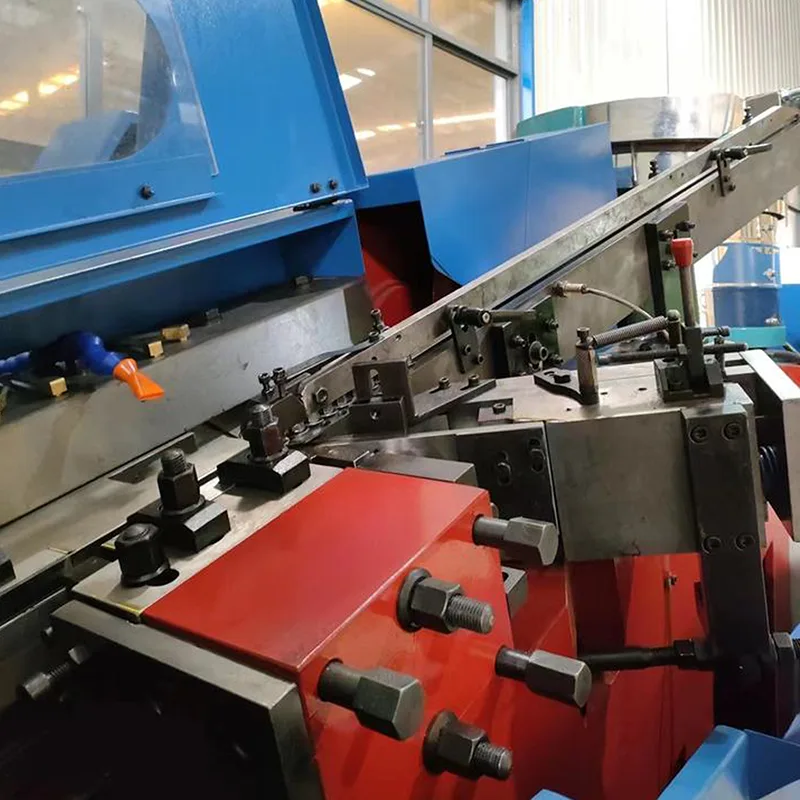

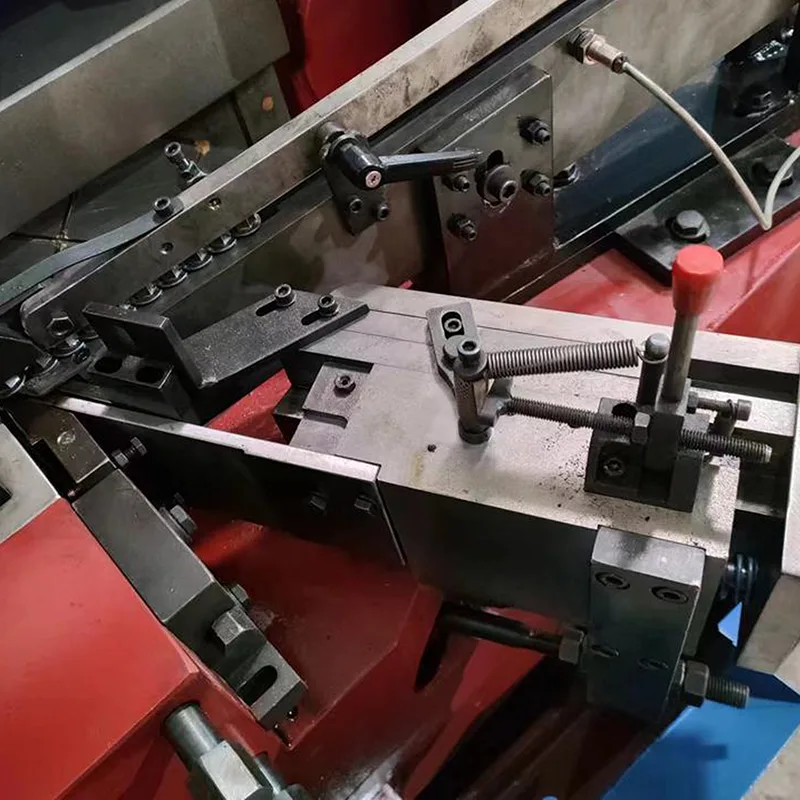

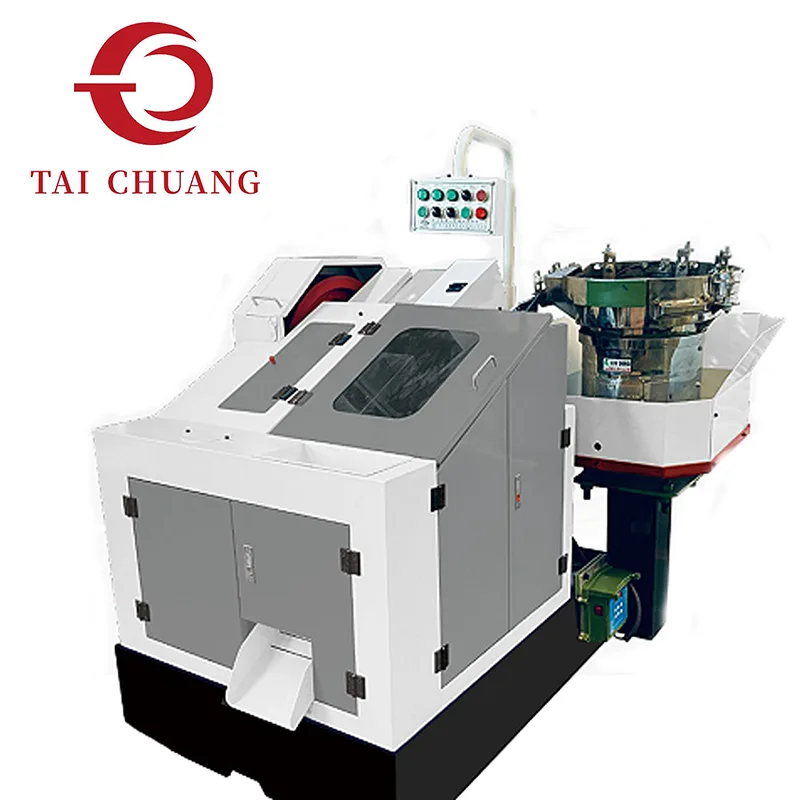

Cette machine à rouler les filets à filetage de type vibrateur avec boîte de vitesses est l'un des produits de l'usine TAICHUANG. Elle utilise un alimentateur vibrant pour guider les pièces dans la zone de laminage dans une séquence continue et organisée. Le formage du filetage s'effectue par laminage à froid, où des matrices alignées avec précision façonnent le profil du filetage sans couper le matériau.
La transmission de puissance est assurée par une boîte de vitesses entièrement fermée. Cette conception permet d'isoler les composants d'entraînement internes des interférences externes tout en permettant un transfert de couple fluide pendant le fonctionnement. Le rythme d'alimentation et l'action de roulement sont coordonnés sur la base de spécifications de fixation confirmées, garantissant ainsi la compatibilité avec les conceptions de filetage courantes.
|
Modèle |
Diamètre maximum du blanc/mm |
Longueur maximale du blanc/mm |
Matrices mobiles Longueur stationnaire/mm |
Capacité/pièces/min |
Puissance du moteur principal/kw |
Volume (L*L*H)/m |
Poids/kg |
|
|
CR5-55Z |
Φ6 |
55 |
105*25*55 |
90*25*55 |
150-180 |
Niveau 4-4kw |
1,80*1,42*1,60 |
1150 |
|
CR6-70Z |
Φ8 |
70 |
125*25*70 |
110*25*70 |
140-160 |
Niveau 4-5,5 kW |
2,00*1,65*1,65 |
1400 |
|
CR8-80Z |
Φ8 |
80 |
127*30*80 |
108*30*80 |
120-170 |
Niveau 4-5,5 kW |
2,60*1,68*2,10 |
2250 |
|
CR10-100Z |
Φ10 |
100 |
170*30*100 |
150*30*100 |
90-120 |
Niveau 6-11kw |
2,62*1,72*2,20 |
2800 |
|
CR12-120Z |
Φ12 |
120 |
210*40*120 |
190*40*120 |
80-100 |
Niveau 6-18,5 kW |
2,67*1,93*1,60 |
4200 |
|
CR12-200Z |
Φ12 |
200 |
210*40*200 |
190*40*200 |
80-100 |
Niveau 6-18,5 kW |
2,90*1,95*2,50 |
4500 |
|
CR16-150Z |
Φ16 |
150 |
260*40*150 |
230*40*150 |
70 |
Niveau 6-22kw |
3,50*1,95*2,20 |
6700 |
|
CR16-200Z |
Φ16 |
200 |
260*40*200 |
230*40*200 |
50 |
Niveau 6-30kw |
3,50*1,95*2,20 |
6900 |
Par rapport aux conceptions de transmission exposées, la structure de la boîte de vitesses met l'accent sur la protection et la cohérence. Cette machine à rouler les filets est souvent sélectionnée pour les applications où les longs calendriers de production et un comportement de fonctionnement prévisible sont prioritaires.
Le système d'entraînement fermé prend en charge un mouvement stable et aide à maintenir des performances de roulement constantes au fil du temps. Du point de vue de l’acheteur, cette configuration offre une combinaison équilibrée de fiabilité opérationnelle, de structure organisée et de facilité d’intégration dans les lignes de production existantes.
Cette machine à rouler les filets de type vibrateur avec boîte de vitesses est largement utilisée dans la production de boulons, vis, goujons et autres fixations filetées utilisées dans les assemblages automobiles, la quincaillerie de construction, les équipements mécaniques et les produits industriels généraux. L'adéquation réelle de l'application est confirmée par l'examen des dessins, l'évaluation des matériaux et la discussion du processus au cours de la phase d'approvisionnement.
Q1 : Quels sont les avantages d’une machine à rouler les filets de type boîte de vitesses ?
La structure fermée de la boîte de vitesses permet une transmission de puissance protégée et contribue à un comportement de roulement stable et cohérent.
Q2 : Comment le chargeur vibrant prend-il en charge le fonctionnement ?
L'alimentateur vibrant aide à livrer les pièces dans une séquence ordonnée, permettant une alimentation en douceur dans la zone de roulement.
Q3 : Des documents de certification peuvent-ils être fournis pour cet équipement ?
Oui. Les procédures d'inspection liées à l'ISO et les références de conformité CE peuvent être fournies dans le cadre du support documentaire standard.
