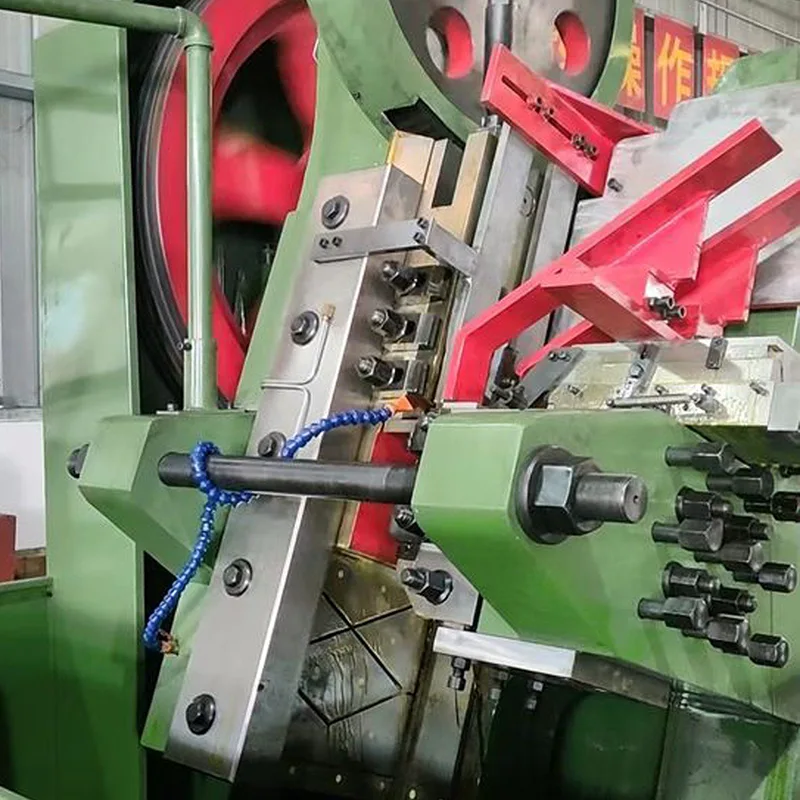

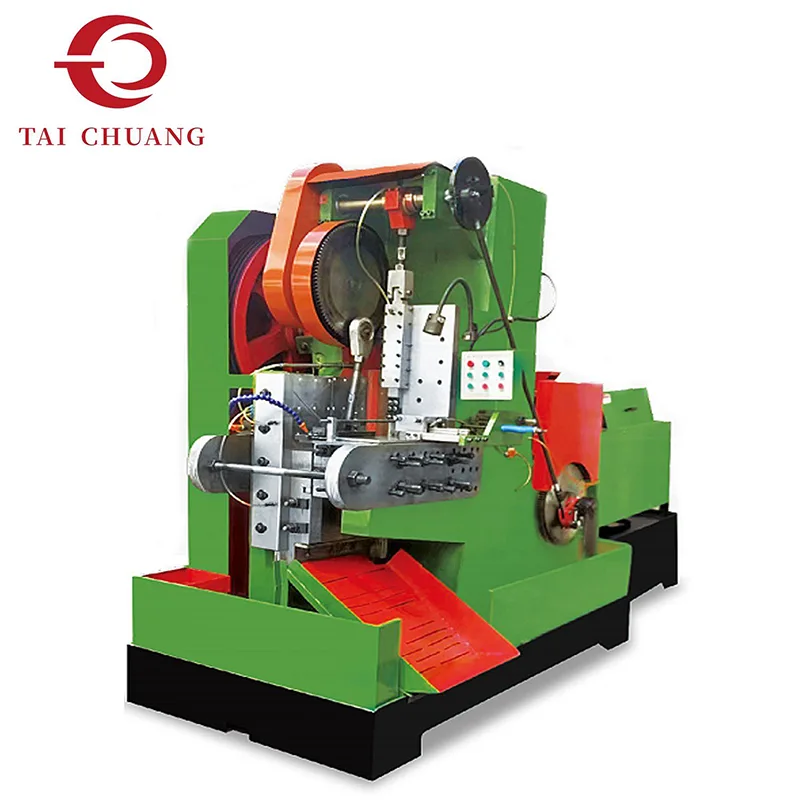

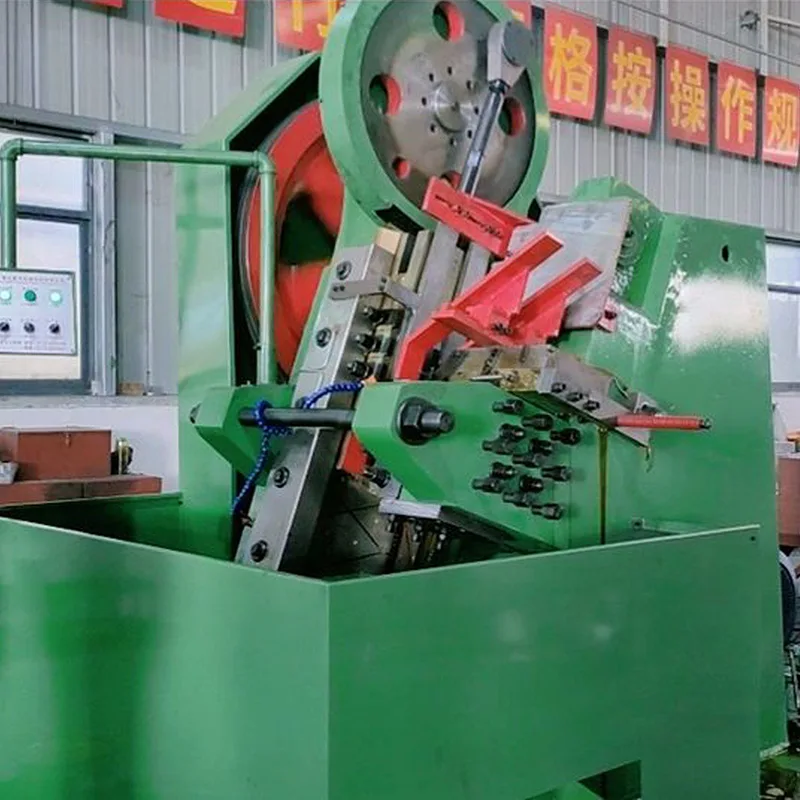

La rouleuse automatique de coupe et de filetage est conçue pour combiner l'alimentation du matériau, la coupe en longueur et le formage du filetage en un seul processus continu et coordonné. Par rapport aux solutions de filetage conventionnelles qui reposent sur des ébauches prédécoupées, cette structure intégrée contribue à améliorer la cohérence de la longueur et réduit les étapes de manipulation intermédiaires.
Ce type de machine à rouler les filets est couramment utilisé pour les vis sans tête et les fixations à tige longue, où un contrôle précis de la longueur et un alignement axial stable sont essentiels. La matière première est alimentée automatiquement, coupée à la longueur requise et transférée directement dans la section de laminage, permettant ainsi la formation de filetages sans repositionner la pièce.
| Modèle | FR6-80 | FR8-100 | FR10-100 | FR12-120 |
| Diamètre maximum du blanc/mm | 8 | 10 | 12 | 14 |
| Longueur maximale du blanc/mm | 80 | 100 | 100 | 120 |
| Matrices mobiles Longueur stationnaire/mm | 125*25*80 | 140*30*100 | 170*30*100 | 210*40*120 |
| 110*25*80 | 125*30*100 | 150*30*100 | 190*40*120 | |
| Capacité/pièces/min | 85 | 70 | 65 | 55 |
| Puissance du moteur principal/kw | 4 | 5.5 | 7.5 | 11 |
| Volume (L*L*H)/cm | 140*155*170 | 220*150*190 | 260*155*210 | 300*180*235 |
| Poids/kg | 1800 | 2800 | 3800 | 5500 |

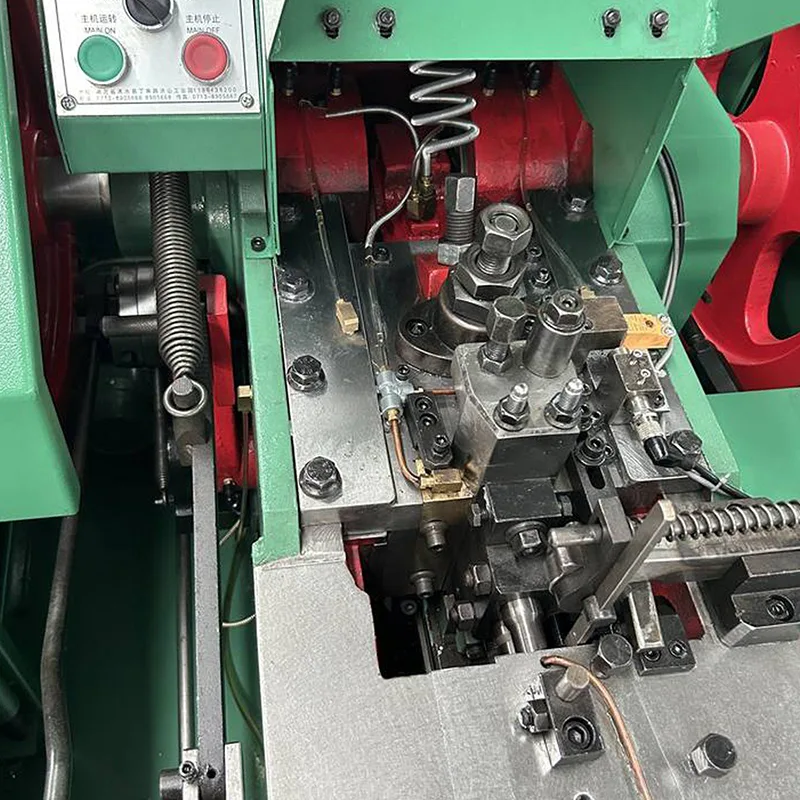

Le processus de travail commence par l'alimentation automatique du matériau, où les barres ou le fil sont guidés dans l'unité de coupe selon une séquence contrôlée. Le mécanisme de coupe sépare chaque pièce à une longueur prédéfinie, garantissant ainsi la cohérence avant la formation du fil.

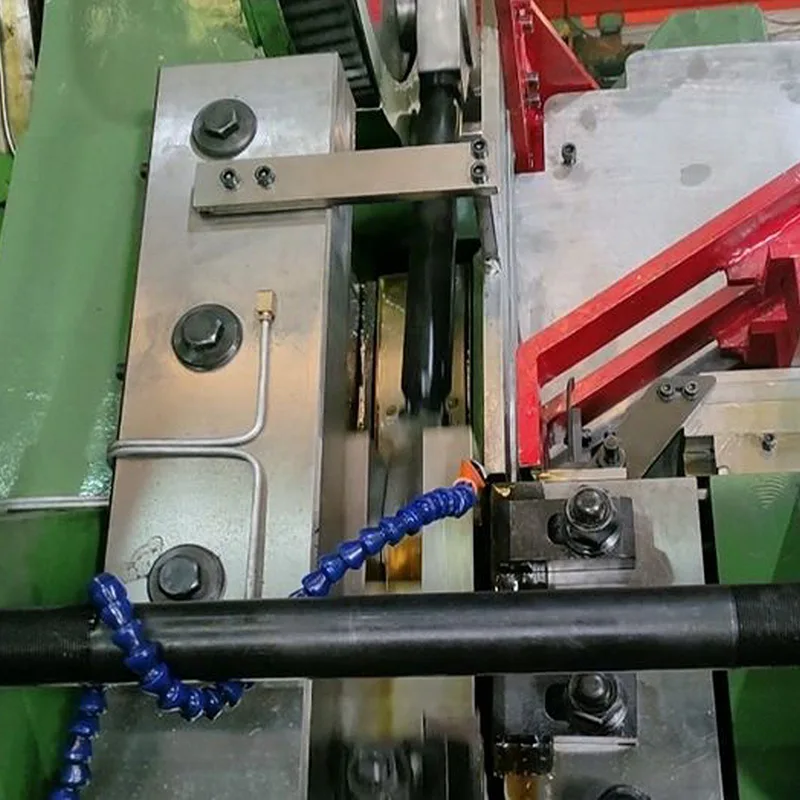

Après découpe, la pièce est transférée directement dans la zone de laminage. Le formage des filetages s'effectue par déformation à froid à l'aide de matrices de laminage plutôt que de copeaux de coupe. Cette méthode prend en charge des profils de filetage uniformes et une finition de surface stable basée sur des paramètres de laminage définis.
Par rapport aux étapes de coupe et de filetage séparées, une machine à rouler automatique de coupe et de filetage peut aider :
Améliorer la répétabilité de longueur entre les pièces finies
Réduire les erreurs de manipulation causées par plusieurs transferts
Simplifiez la planification des flux de travail et la coordination des opérateurs
Maintenir une apparence de filetage cohérente tout au long des cycles de production
Quels types de produits conviennent à cette machine ?

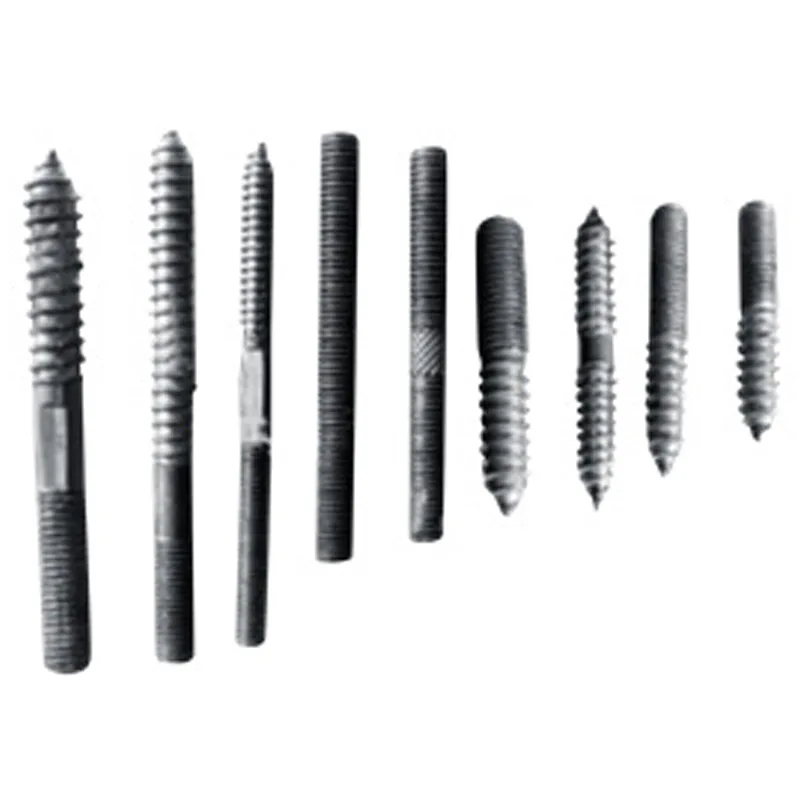

Cette machine est principalement utilisée pour les vis sans tête et les fixations à tige longue qui nécessitent à la fois une coupe en longueur et un roulage de filetage en un seul processus.
En quoi cette machine diffère-t-elle des machines à rouler les filets standards ?
Contrairement aux machines qui nécessitent des flans prédécoupés, ce modèle intègre l'alimentation, la découpe et le laminage, contribuant ainsi à améliorer la cohérence de la longueur et l'efficacité du flux de travail.
La qualité du filetage est-elle affectée par le processus de coupe ?
L'étape de coupe est terminée avant le roulage et la formation du filetage est obtenue par déformation par roulage, ce qui permet de maintenir des profils de filetage stables lorsqu'ils sont correctement ajustés.
