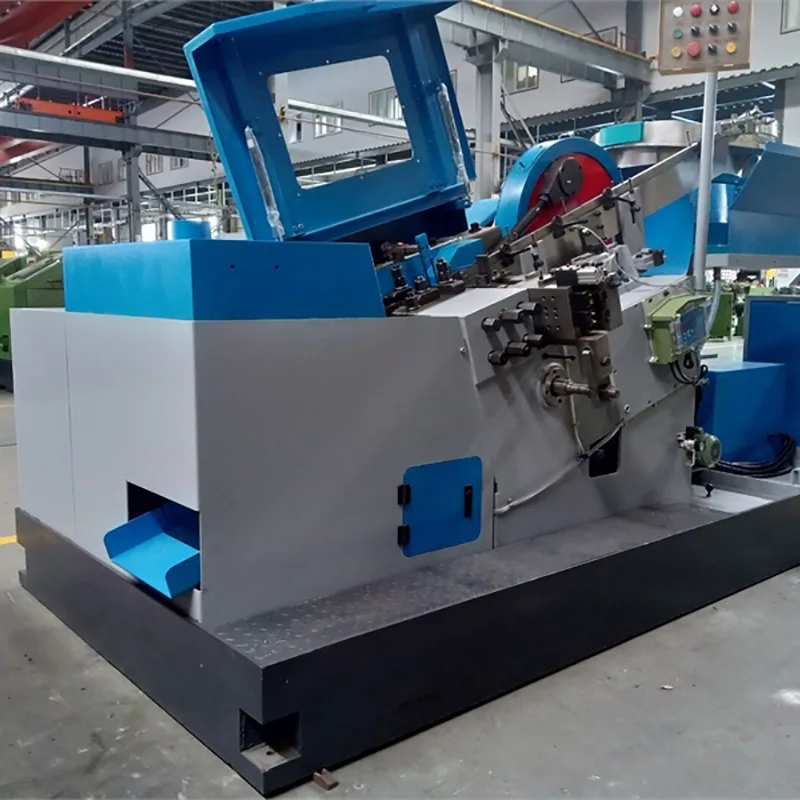

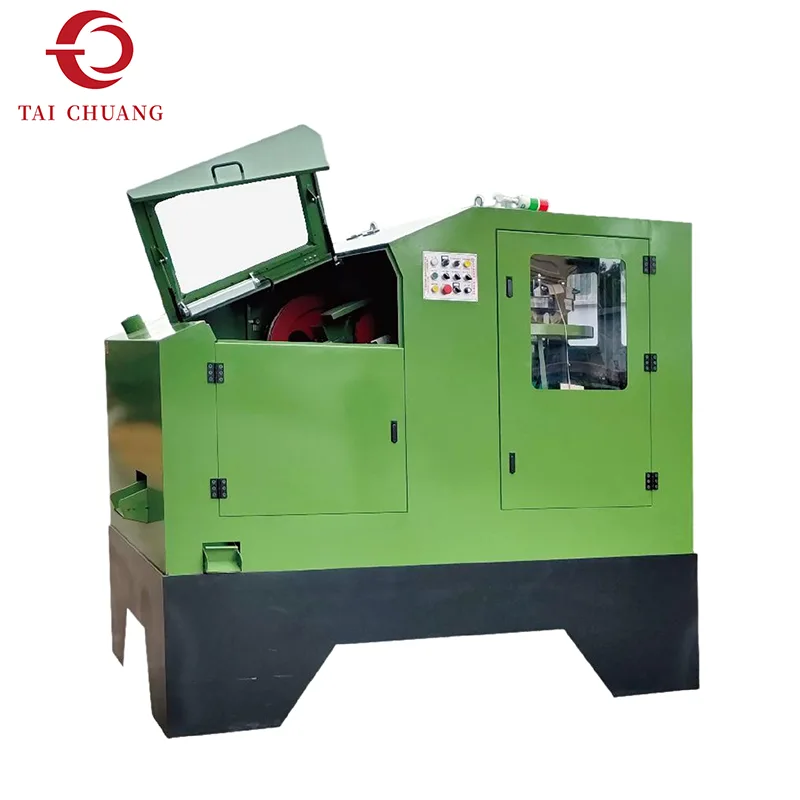

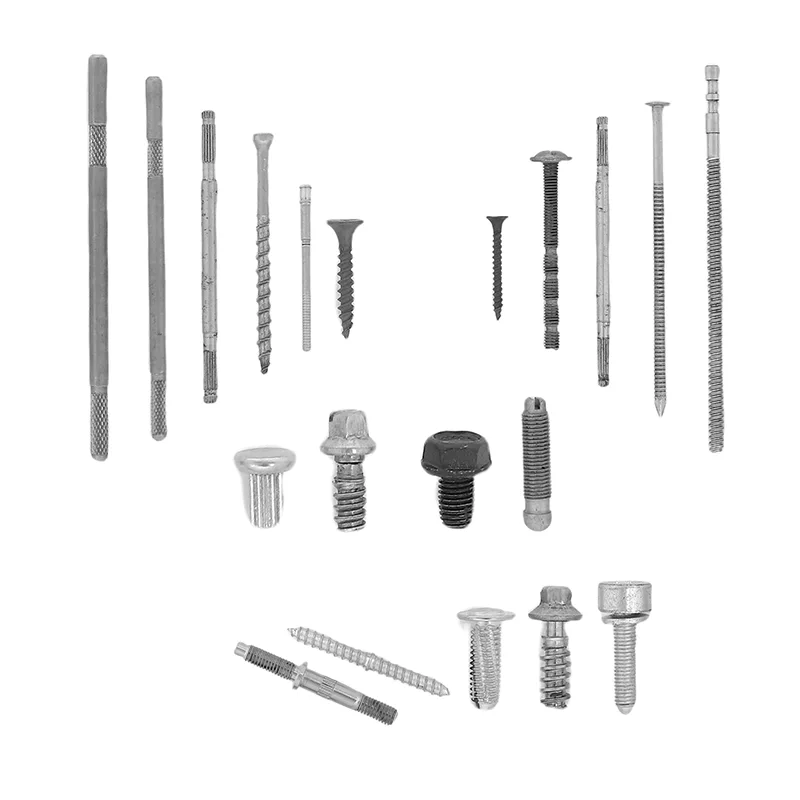

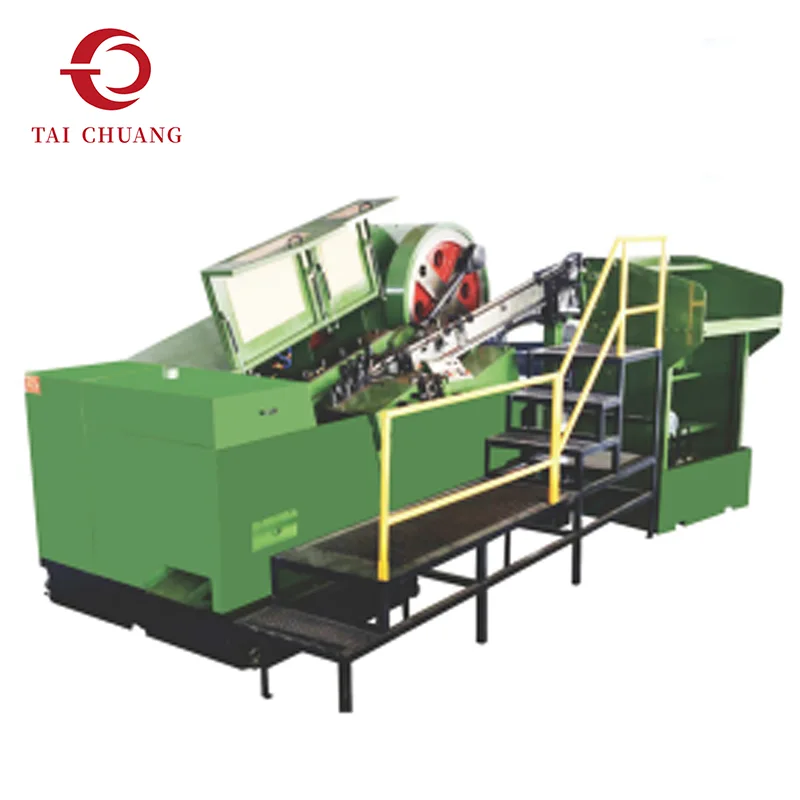

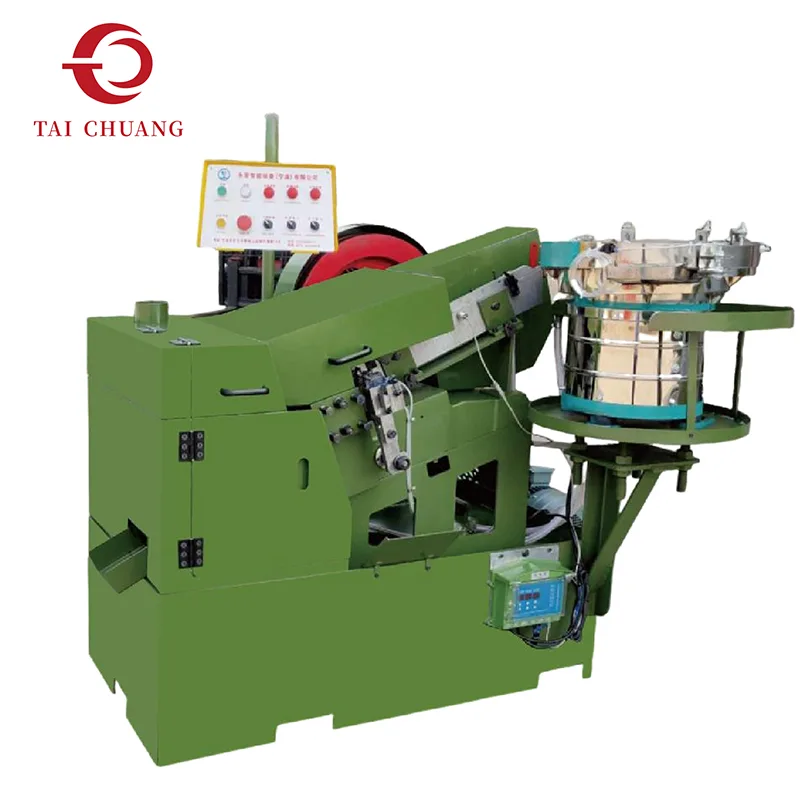

Cette machine à rouler le filetage des vis à grande vitesse est utilisée pour former des filetages externes sur les boulons et les vis grâce à un processus de laminage. Par rapport aux méthodes de coupe, le roulage de filetage permet d'obtenir des surfaces de filetage plus lisses et des profils plus uniformes. Nous recommandons cette machine aux clients qui exigent des résultats de filetage stables et un rythme de production efficace dans leur fonctionnement quotidien.
|
Modèle |
Diamètre (mm) |
Longueur de vis (mm) |
Longueur du filetage (mm) |
Longueur stationnaire des matrices mobiles |
Moteur principal (KW) |
Sortie maximale (PCS/MIN.) |
Poids approximatif (KG) |
Taille de la machine (mm) |
|
CY05Z |
3-5 |
75 |
50 |
76/89/25 |
2.2 |
110-150 |
1050 |
1600*1300*1650 |
|
CY06Z |
3-6 |
75 |
50 |
90/105/25 |
4 |
160-185 |
1600 |
1800*1500*1700 |
|
CY08Z |
4-8 |
100 |
75 |
108/127/25 |
5.5 |
145-165 |
1940 |
2000*1600*1700 |
|
CY10Z |
6-10 |
150/300 |
120 |
150/165/25 |
11 |
85-120 |
4050 |
2900*1220*2180 |
|
CY12Z |
8-12 |
150/200 |
120 |
190/215/35 |
15 |
65-85 |
5600 |
3300*1500*2350 |
|
CY16Z |
12-16 |
150/250/300 |
150 |
230/265/38 |
22 |
45-60 |
7300 |
3500*1900*2200 |
|
CY20Z |
14-20 |
200/300/400 |
150 |
290/330/50 |
37 |
40-50 |
14500 |
4700*2200*2200 |
|
CY24Z |
16-24 |
200/300/400 |
150 |
380/420/50 |
45 |
35-45 |
19500 |
5100*2320*2600 |
|
CY30Z |
22-30 |
300 |
150 |
400/450/50 |
55 |
20-30 |
26800 |
5700*3300*2700 |
|
CY36Z |
24-36 |
300 |
150 |
600/650/65 |
75 |
20-30 |
32500 |
6100*3500*2900 |
|
CY42Z |
30-42 |
400 |
150 |
51/64/19 |
90 |
15-30 |
38800 |
7200*4100*3200 |
|
CY02X |
1-3 |
25 |
20 |
76/89/25 |
1.5 |
275-330 |
830 |
1150*1000*1680 |
|
CY05X |
2-5 |
40 |
30 |
90/105/25 |
2.2 |
230-280 |
1040 |
1560*1180*1790 |
|
CY06XN |
3-6 |
75 |
50 |
90/105/25 |
5.5 |
280-380 |
3200 |
2300*1250*2000 |
|
CY06X |
3-6 |
75 |
50 |
90/105/25 |
4 |
170-220 |
1900 |
2140*1200*2100 |
|
CY06XT |
3-6 |
75 |
50 |
108/127/25 |
4 |
170-200 |
1800 |
1700*1500*1800 |
|
CY08X |
4-8 |
75 |
50 |
108/127/25 |
5.5 |
170-220 |
2215 |
2410*1200*2100 |
|
CY08XN |
4-8 |
75 |
50 |
150/165/25 |
7.5 |
280-360 |
3800 |
2600*1300*2000 |
|
CY10XT |
6-10 |
100 |
50 |
150/165/25 |
11 |
130-150 |
3100 |
2900*1350*1900 |
|
CY10X |
6-10 |
150 |
100 |
150/165/25 |
15 |
110-150 |
4200 |
3100*1500*1900 |
|
CY12XT |
8-12 |
75 |
50 |
190/215/35 |
7.5 |
120-150 |
3050 |
3000*1350*1900 |
|
CY12X |
8-12 |
150 |
100 |
190/215/35 |
22 |
110-140 |
4500 |
3300*1530*1980 |
Parmi les différents types de machines à rouler les filets, les clients se concentrent généralement sur les aspects de performances suivants :
Précision de roulement stable et qualité de filetage reproductible
Alimentation et décharge en douceur pour un fonctionnement continu
Conception de structure raisonnable pour une utilisation quotidienne en usine
Compatibilité avec les fixations en acier au carbone, en acier allié et en acier inoxydable
Les machines présentées ici sont sélectionnées sur la base de retours d'expérience réels en matière de production, en mettant l'accent sur la fiabilité, l'efficacité et la longue durée de vie, plutôt que sur des exigences de production à court terme.
Cette machine à rouler le filetage des vis à grande vitesse respecte les exigences de sécurité CE et les procédures d'inspection de qualité basées sur la norme ISO. Des tests fonctionnels, des contrôles visuels et une vérification de la précision de roulement sont effectués avant la livraison pour garantir des performances stables.
Un emballage conforme aux normes d'exportation est appliqué, comprenant une fixation de structure renforcée et une protection contre l'humidité pour garantir un transport international sûr.
Q1 : Cette machine est-elle adaptée à nos spécifications de boulons ?
La plage d'applications appropriée est définie sur la base des dessins de boulons confirmés, du type de matériau et des exigences de filetage. La sélection se fait en fonction des besoins réels de production.
Q2 : Quels sont les avantages du roulage de filets par rapport à la coupe ?
Le laminage de filetage améliore le flux de matière, la finition de surface et la résistance à la fatigue sans enlever de matière.
Q3 : Quelles informations devrions-nous préparer avant l’enquête ?
Les schémas de boulons, la taille des filetages, le type de matériau et les exigences de production attendues permettent d'évaluer l'adéquation avec plus de précision.
