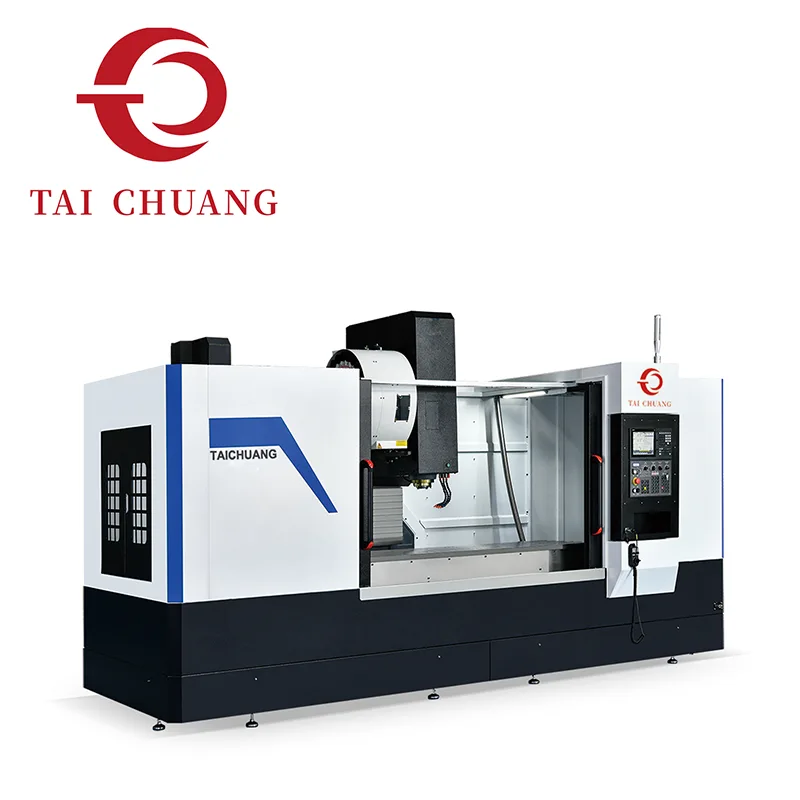

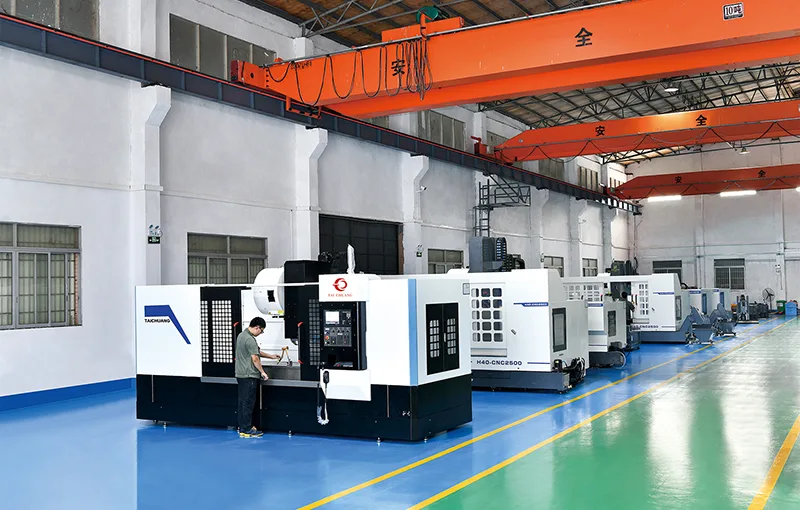

Les profilés d'extrusion d'aluminium sont largement utilisés dans les systèmes de construction modernes, les structures de transport et les cadres d'équipements industriels. L'usinage de ces profils nécessite souvent un perçage, un fraisage et un traitement de rainures précis sur plusieurs surfaces. Le centre d'usinage vertical de profilés est conçu pour prendre en charge ces opérations grâce à une configuration d'usinage vertical optimisée pour le traitement des profilés en aluminium.
Contrairement aux équipements de traitement de profils horizontaux, une structure d'usinage verticale permet un engagement plus stable de l'outil et une meilleure évacuation des copeaux pendant les opérations de fraisage. Cette conception permet de maintenir la précision de l'usinage tout en permettant un traitement efficace des profilés d'extrusion d'aluminium présentant différentes formes de section transversale.
La machine est conçue pour accueillir de longs profilés en aluminium tout en conservant une précision de positionnement constante tout au long du cycle d'usinage. Des guides de précision et un mouvement d'axe contrôlé garantissent un mouvement stable de l'outil pendant les opérations de perçage et de fraisage. Ces fonctionnalités aident les fabricants à obtenir un positionnement fiable des trous, une géométrie des fentes et une qualité de surface lors du traitement de composants structurels en aluminium.
Le Centre d'Usinage Vertical de Profilés est particulièrement adapté aux fabricants produisant des composants en aluminium qui nécessitent de multiples opérations d'usinage sur différentes surfaces du profilé. En intégrant une capacité de fraisage vertical avec un positionnement flexible des pièces, le système permet aux fabricants de rationaliser leur flux de travail d'usinage de profilés en aluminium.
TAICHUANG fournit cette solution d'équipement pour prendre en charge le traitement efficace et précis des profilés en aluminium dans un large éventail de secteurs industriels.
|
Voyage |
||
|
Course sur l'axe X |
2000mm |
2500 mm |
|
Axe Y de déplacement |
600 mm |
650mm/700mm |
|
Course sur l'axe Z |
600 mm |
|
|
Axe principal |
||
|
Vitesse de broche |
12000 tr/min |
|
|
Trou conique de broche |
BT40Φ140mm |
|
|

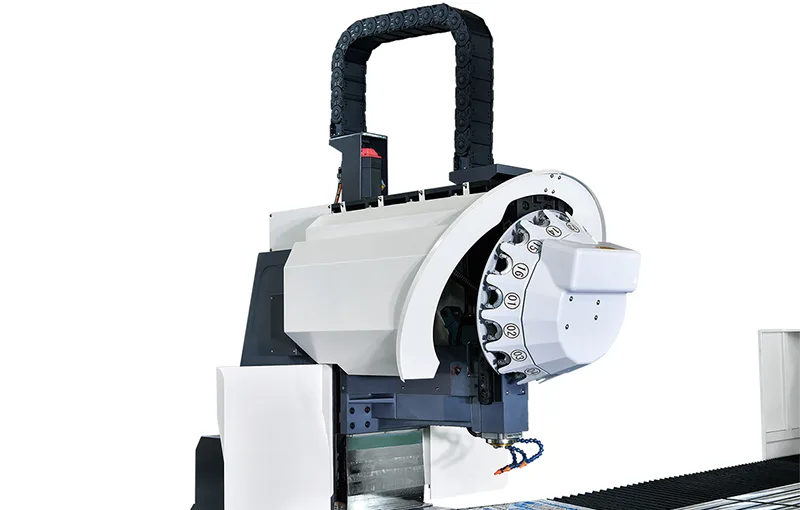

Magasin d'outils |
||
|
Formulaire de magasin d'outils |
Type de disque |
|
|
Capacité du chargeur |
24 pièces |
|
|
Temps de changement d'outil |
2 secondes |
|
|
Vitesse de déplacement |
||
|
Mouvement sur l'axe X |
48 m/min |
|
|
Mouvement sur l'axe Y |
48 m/min |
|
|
Mouvement sur l'axe Z |
48 m/min |
|
|
Vitesse d'avance de coupe X/Y/Z |
15000 mm/min |
|
|
Système d'exploitation |
FANUC |
MITSUBISHI |
|
Puissance du moteur |
||
|
Moteur de broche |
7,5 kW/11 kW |
7,5 kW/11 kW |
|
Moteur d'axe X/Y/Z |
3,0/3,0/3,0KW |
3,0/3,0/3,0KW |
|
Système de refroidissement de lubrification |
||
|
Système de lubrification |
Lubrification automatique |
|
|
Circuit de refroidissement |
Refroidissement par pulvérisation d'eau |
|
|

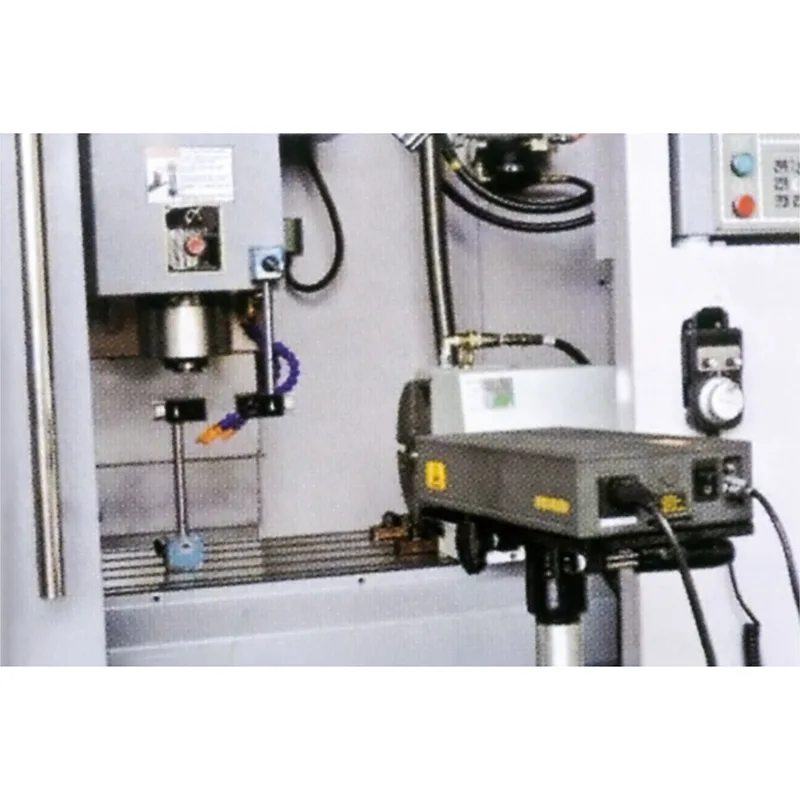

Précision |
||
|
Précision de positionnement de l'axe X |
0,03 mm |
|
|
Précision de positionnement de l'axe Y/Z |
0,02 mm |
|
|
Précision de positionnement répétitive |
0,01 mm |
|
|
Spécifications mécaniques |
||
|
Demande barométrique |
0,6Mpa-0,9Mpa |
|
|
Hauteur |
3000 mm |
|
|
Zone couverte |
6000*2300mm |
|
|
Poids |
7000KG |
10000KG |
La machine prend en charge plusieurs processus d'usinage importants requis pour la fabrication d'extrusion d'aluminium.
Le centre d'usinage effectue des opérations de fraisage de précision sur les surfaces des profilés en aluminium, permettant la création précise de fentes et la mise en forme des contours.
Les opérations de perçage peuvent être exécutées à différents endroits le long du profilé en aluminium, en supportant les trous d'installation et les connexions structurelles.
Diverses géométries de fentes utilisées dans les systèmes de charpente en aluminium peuvent être usinées efficacement à l'aide d'opérations de fraisage contrôlées.
La configuration verticale permet à la machine de traiter plusieurs côtés du profilé en repositionnant ou en tournant la pièce.
Une orientation verticale de la broche assure un engagement stable de l'outil pendant les opérations de fraisage et permet une élimination efficace des copeaux lors de l'usinage de l'aluminium.

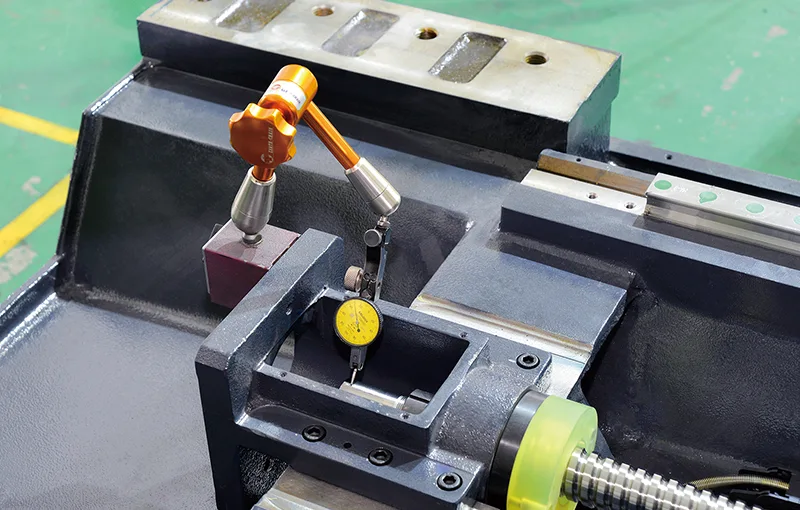

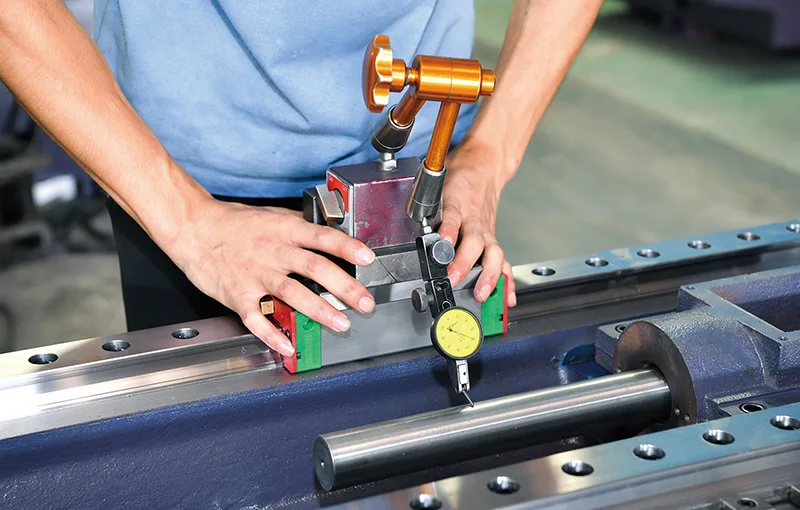

Les guidages de haute précision et les axes servocommandés contribuent à garantir un positionnement fluide et une précision d'usinage reproductible.

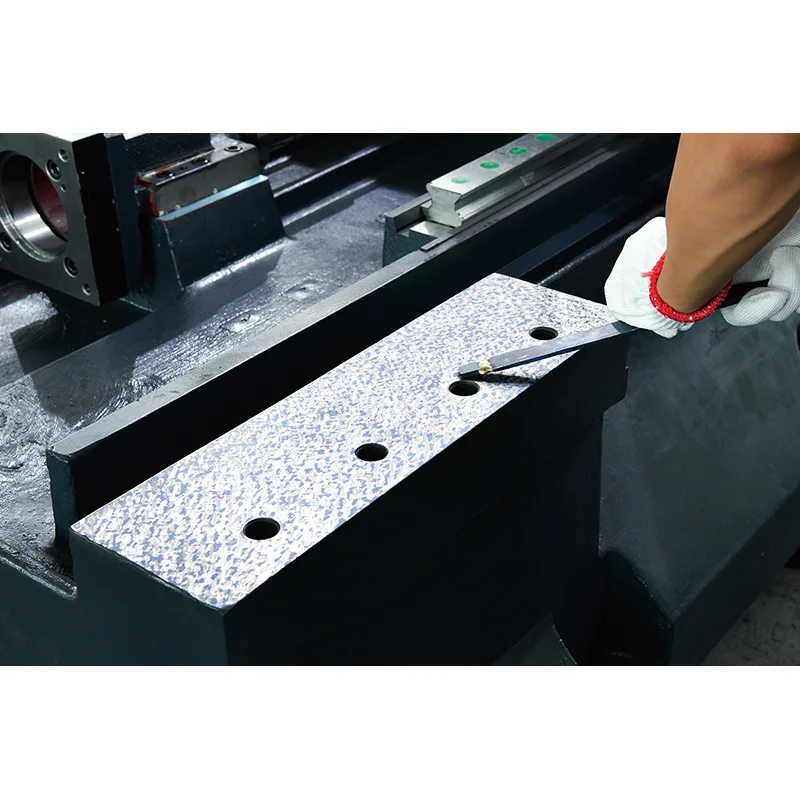

Le châssis de la machine est conçu pour maintenir la stabilité structurelle pendant les processus de fraisage et de perçage à grande vitesse.
La machine comprend des mécanismes de support pour les longs profilés en aluminium afin de maintenir un positionnement stable pendant l'usinage.
La configuration d'usinage verticale permet de maintenir des conditions de coupe stables et un positionnement précis de l'outil.
Les opérations de fraisage contrôlées permettent d'obtenir des bords de fente nets et des finitions de surface lisses sur les profilés en aluminium.
Les fabricants peuvent traiter plusieurs composants en aluminium avec des résultats d'usinage cohérents.
La machine peut s'adapter à différents modèles de profilés en aluminium utilisés dans différentes applications industrielles.
Le centre d'usinage vertical de profilés est couramment utilisé pour l'usinage de composants d'extrusion d'aluminium utilisés dans les assemblages structurels et les systèmes industriels.
Les produits typiques comprennent :
profilés structurels pour fenêtres et portes en aluminium
composants de support de mur-rideau
éléments de cadre industriels en aluminium
structures de rails et de guidage en aluminium
pièces structurelles en aluminium de transport
composants d'assemblage modulaires en aluminium
Ces pièces nécessitent souvent de multiples opérations de perçage et de fraisage avant l'assemblage final.
Les centres d'usinage conçus pour les profilés en aluminium sont largement utilisés dans les industries où des composants structurels légers sont requis.
Les principales industries comprennent :
systèmes architecturaux en aluminium
fabrication de portes et fenêtres en aluminium
ingénierie des murs-rideaux
fabrication de matériel de transport
fabrication de cadres d'automatisation industrielle
fabrication de systèmes structurels modulaires
Les fabricants de ces secteurs s'appuient sur des centres d'usinage de profilés pour produire des composants en aluminium cohérents et précis.
TAICHUANG fournit des solutions d'équipement qui prennent en charge la fabrication moderne de profilés en aluminium. Les centres d'usinage verticaux de profilés fournis par TAICHUANG sont sélectionnés par les fabricants à la recherche d'équipements d'usinage fiables pour le traitement des composants en aluminium.
Les avantages incluent :
équipement d'usinage pour le traitement de l'extrusion d'aluminium
machines prenant en charge les opérations de fraisage et de perçage de précision
des solutions adaptées aux environnements de production par lots
équipement conçu pour les applications de fabrication industrielle mondiale
TAICHUANG s'efforce d'aider les fabricants à améliorer l'efficacité de la production et la fiabilité de l'usinage grâce à des solutions d'équipement pratiques.
A quoi sert un centre d'usinage vertical de profilés ?
Un centre d'usinage vertical de profilés est utilisé pour effectuer le fraisage, le perçage et le traitement des rainures sur les profilés d'extrusion d'aluminium utilisés dans les systèmes de construction et industriels.
Pourquoi utiliser une structure d'usinage verticale pour les profilés aluminium ?
Les configurations de broches verticales offrent des conditions de coupe stables et une élimination efficace des copeaux lors de l'usinage de matériaux en aluminium.
Quelles industries utilisent couramment les centres d’usinage de profilés ?
Des industries telles que les systèmes architecturaux en aluminium, la construction de murs-rideaux, les structures d'automatisation industrielle et la fabrication de matériel de transport utilisent couramment ces machines.
La machine peut-elle traiter de longs profilés en aluminium ?
Oui. La structure de la machine est conçue pour supporter de longs profilés d'extrusion d'aluminium tout en maintenant une précision d'usinage stable.
Quelles opérations d'usinage peuvent être réalisées sur cette machine ?
Les opérations typiques comprennent le perçage, le fraisage, la découpe de fentes et l'usinage de profils multifaces.
