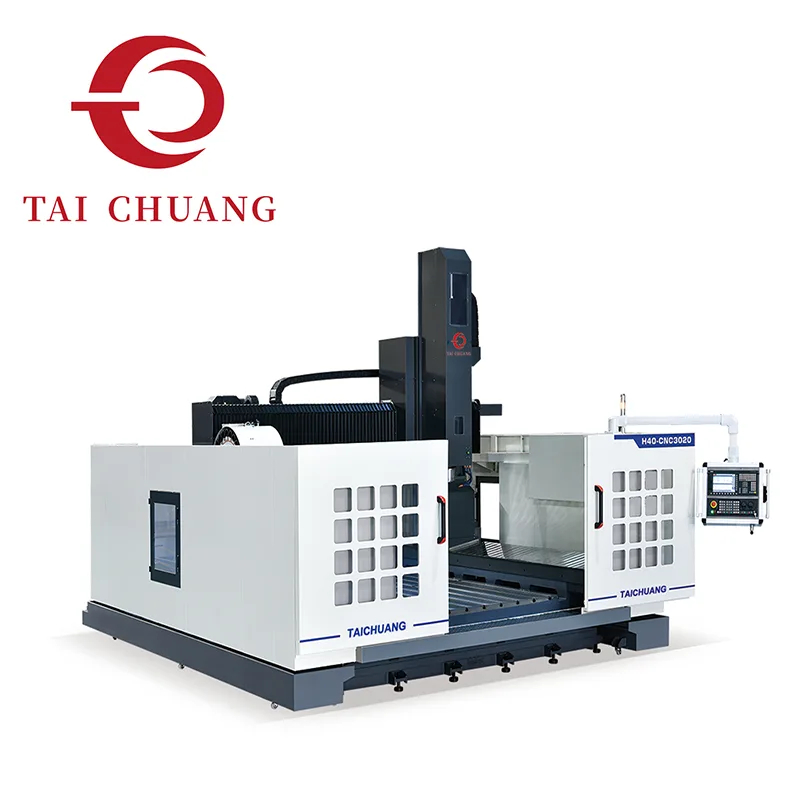

Les industries manufacturières qui produisent de gros composants structurels nécessitent souvent des équipements d'usinage capables de gérer des pièces de dimensions étendues sans compromettre la précision. Le centre d'usinage à portique à colonne mobile est conçu pour répondre à ces exigences grâce à une architecture de machine dans laquelle la colonne se déplace le long du banc de la machine tandis que la table de travail reste stationnaire.
Cette configuration à colonne mobile offre plusieurs avantages pour l’usinage de grandes pièces. En permettant à la colonne d'usinage de se déplacer sur la pièce à usiner, la machine peut réaliser de longues distances de déplacement sans nécessiter de tables mobiles extrêmement grandes. Cela permet de maintenir la rigidité structurelle tout en permettant au système de traiter des pièces longues que l'on trouve couramment dans la fabrication industrielle.
La structure de type portique fournit un support mécanique solide à l'ensemble broche et à la tête d'usinage. Les forces de coupe sont réparties uniformément à travers le cadre du pont, contribuant ainsi à maintenir la stabilité de l'usinage lors des opérations de fraisage lourdes. Cette conception structurelle permet également à la machine de gérer des tâches d'usinage exigeantes impliquant de gros composants métalliques.
Le centre d'usinage à portique à colonne mobile est particulièrement adapté aux applications impliquant des plaques longues, des cadres structurels, des moules et des composants de machines industrielles. Grâce à sa course d'usinage étendue et à son architecture mécanique stable, le système permet un traitement efficace de grandes pièces tout en conservant une précision dimensionnelle constante.
TAICHUANG présente cette solution d'usinage à portique pour les fabricants à la recherche d'un équipement CNC fiable capable de gérer des tâches d'usinage à grande échelle.
|
Voyage |
||
|
Course sur l'axe X |
3000 mm |
2500 mm |
|
Axe Y de déplacement |
2000mm |
1800 mm |
|
Course sur l'axe Z |
800mm |
600 mm |
|
Axe principal |
||
|
Vitesse de broche |
12000 tr/min |
|
|
Trou conique de broche |
BT40Φ150mm |
BT40Φ120mm |
|

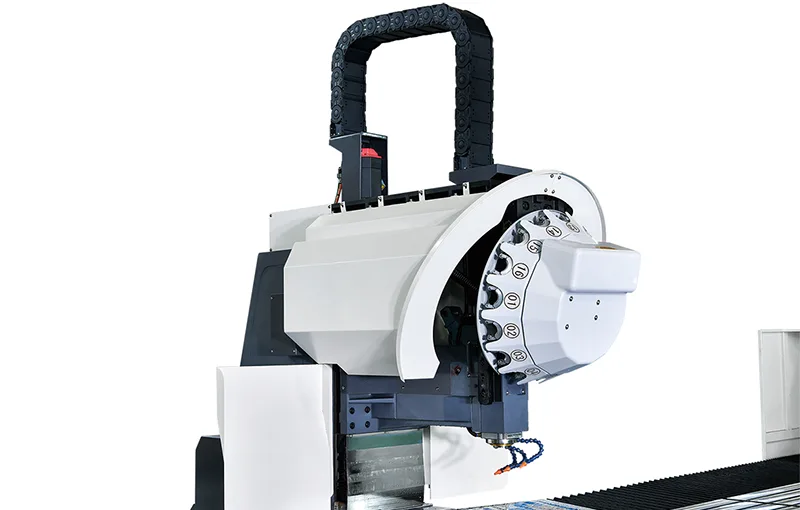

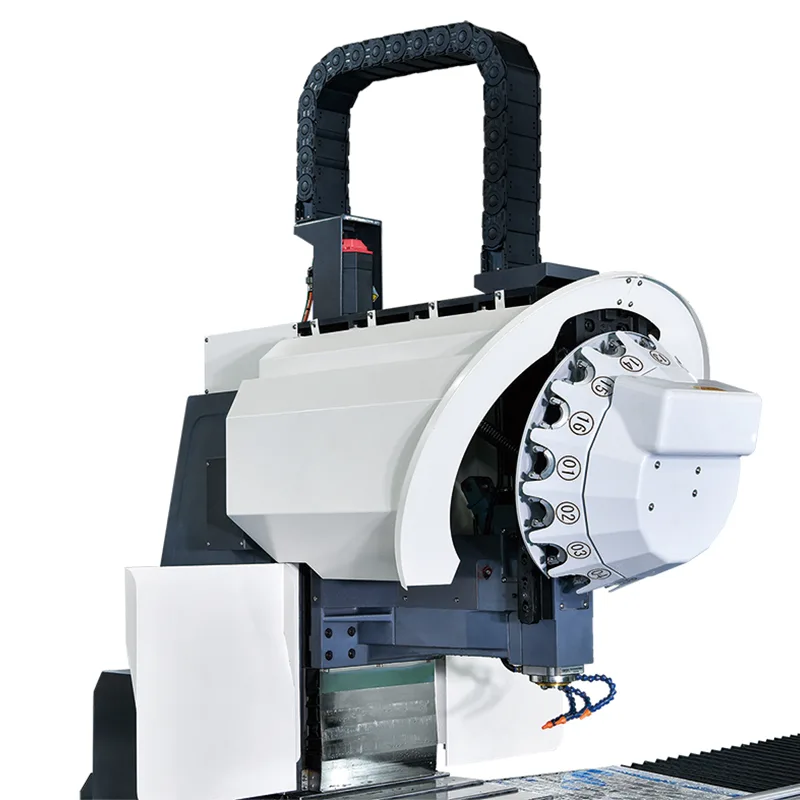

Magasin d'outils |
||
|
Formulaire de magasin d'outils |
Type de disque |
|
|
Capacité du chargeur |
24 pièces |
|
|
Temps de changement d'outil |
2 secondes |
|
|
Vitesse de déplacement |
||
|
Mouvement sur l'axe X |
40 m/min |
|
|
Mouvement sur l'axe Y |
50 m/min |
|
|
Mouvement sur l'axe Z |
20 m/min |
|
|
Vitesse d'avance de coupe X/Y/Z |
15000 mm/min |
|
|
Système d'exploitation |
SIEMENS |
|
|
Puissance du moteur |
||
|
Moteur de broche |
11KW |
7,5 kW |
|
Moteur d'axe X/Y/Z |
(3,14+3,14)/3,14/3,14KW |
|
|
Système de refroidissement de lubrification |
||
|
Système de lubrification |
Lubrification automatique |
|
|
Circuit de refroidissement |
Refroidissement par pulvérisation d'eau |
|
|

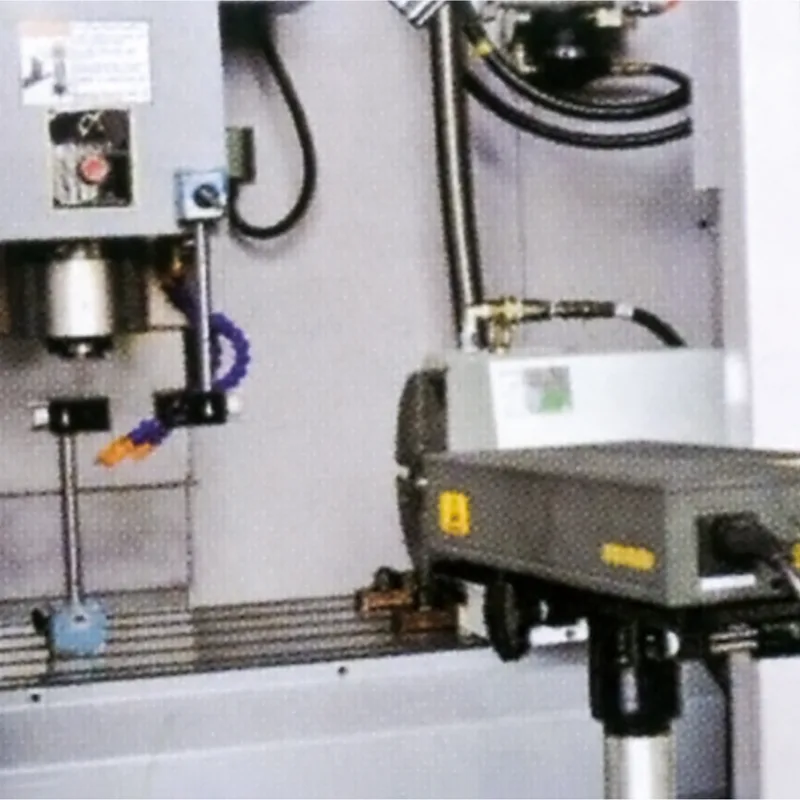

Précision |
||
|
Précision de positionnement de l'axe X |
0,05 mm |
|
|
Précision de positionnement de l'axe Y/Z |
0,02 mm |
|
|

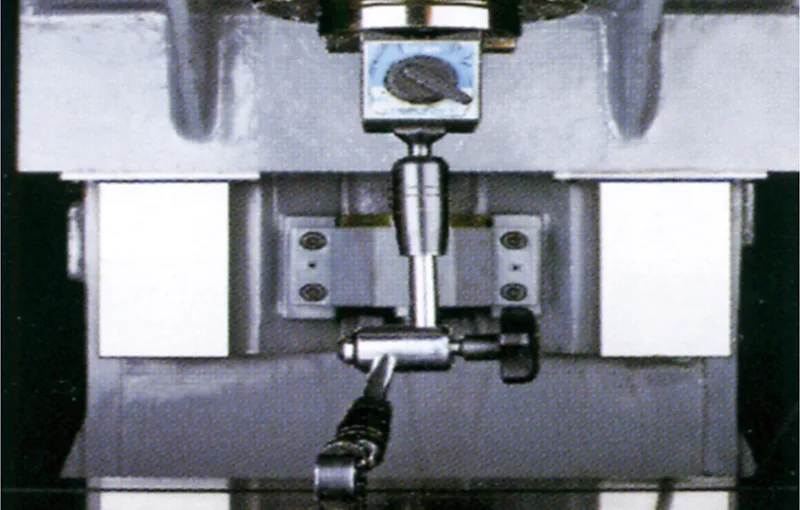

Précision de positionnement répétitive |
0,01 mm |
|
|
Spécifications mécaniques |
||
|
Demande barométrique |
0,6Mpa-0,9Mpa |
|
|
Hauteur |
3700 mm |
3500 mm |
|
Zone couverte |
6100*4300mm |
4800*5100mm |
|
Poids |
16000KG |
12000KG |
Dans cette configuration, la colonne d'usinage se déplace le long du banc de la machine tandis que la pièce reste immobile. Cette conception permet à la machine de traiter des composants longs sans nécessiter de grandes tables mobiles.
Le pont portique supporte la broche et la tête d'usinage, assurant un positionnement stable lors des opérations de coupe lourdes.
La machine est conçue avec une capacité de déplacement sur des axes longs, ce qui la rend adaptée à l'usinage de composants et de pièces structurelles surdimensionnés.

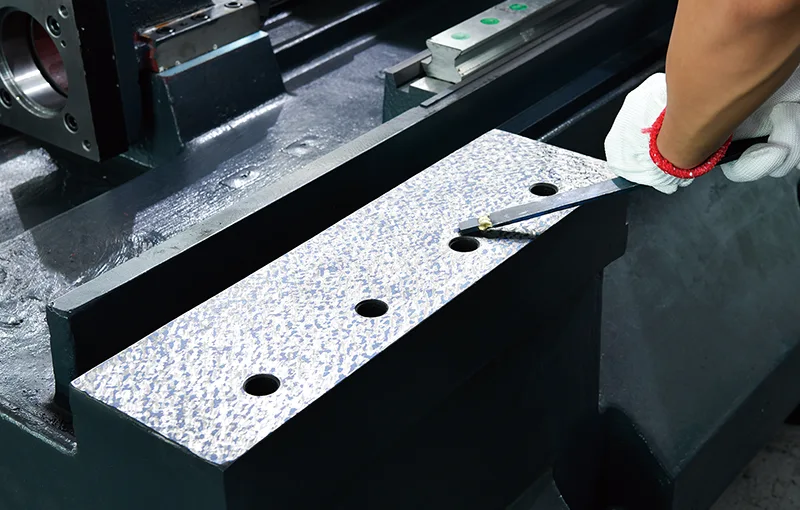

Les guidages de haute précision et les axes servocommandés permettent un positionnement précis pendant les processus de fraisage et de perçage.
Le centre d'usinage à portique à colonne mobile prend en charge une large gamme d'opérations d'usinage couramment requises dans la fabrication industrielle.
La machine peut effectuer un fraisage de précision sur de grandes surfaces de composants.
Le positionnement stable de la broche permet un perçage précis sur de longues pièces.
Des contours et des géométries de pièces complexes peuvent être usinés à l'aide de trajectoires d'outils contrôlées par CNC.
Les gros composants peuvent être traités sur plusieurs zones sans repositionnement fréquent.
La structure à colonne mobile permet l'usinage de pièces structurelles longues avec une capacité de déplacement étendue.
Le châssis du portique offre un support mécanique solide lors des opérations d'usinage lourdes.
La structure équilibrée de la machine aide à maintenir la stabilité de coupe pendant le traitement de grandes pièces.
La possibilité de traiter de grandes pièces sur une seule machine contribue à simplifier les flux de production.
Le centre d'usinage à portique à colonne mobile est largement utilisé pour l'usinage de composants industriels de grande taille tels que :
bâtis de machines
grands moules et plaques d'outillage
composants en acier de construction
bases d'équipements industriels
pièces de machinerie lourde

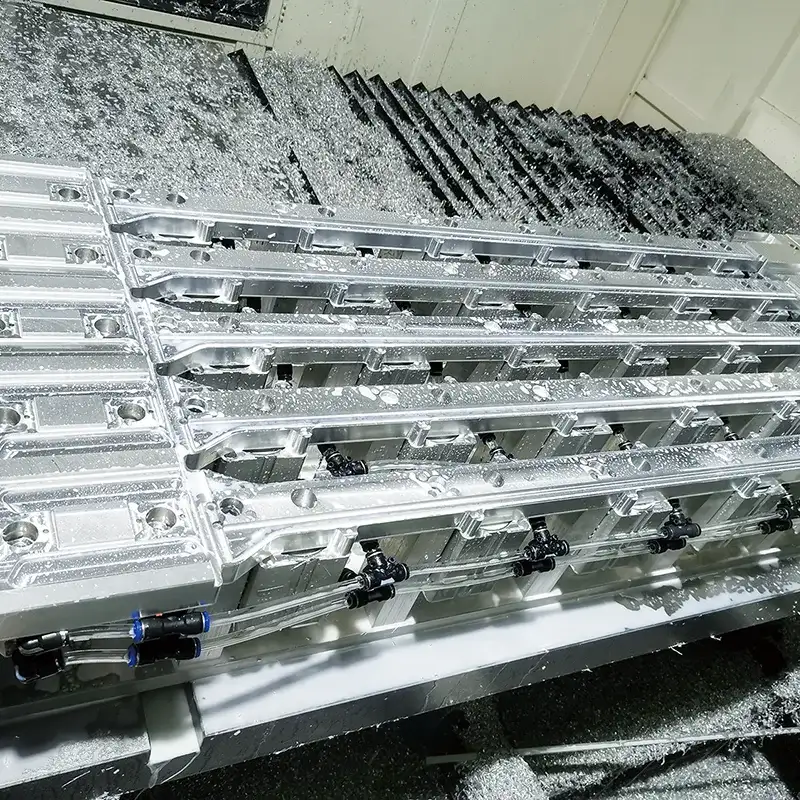

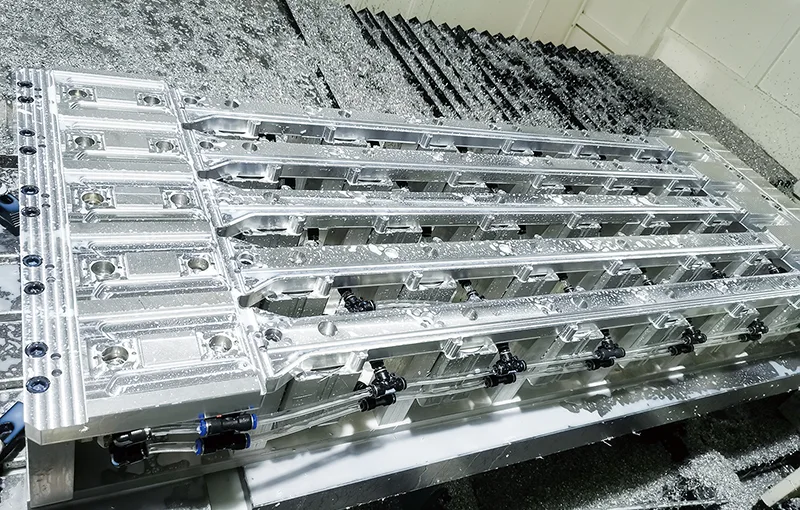

grandes plaques et panneaux en aluminium
Ces composants nécessitent souvent des déplacements d'usinage importants et des conditions de coupe stables.
TAICHUANG fournit des solutions d'équipement d'usinage conçues pour la fabrication industrielle moderne. Les centres d'usinage à portique introduits par TAICHUANG sont sélectionnés par les fabricants à la recherche d'équipements fiables pour l'usinage de grosses pièces.
solutions d'équipement pour l'usinage CNC à grande échelle
machines conçues pour les applications industrielles lourdes
systèmes d'usinage adaptés à l'usinage de grandes pièces
équipement soutenant les industries manufacturières mondiales
TAICHUANG s'efforce d'aider les fabricants à améliorer l'efficacité de l'usinage grâce à des solutions d'équipement pratiques.
Qu’est-ce qu’un centre d’usinage à portique à colonnes mobiles ?
Un centre d'usinage à portique à colonne mobile est une machine CNC où la colonne d'usinage se déplace le long du banc de la machine tandis que la pièce reste immobile.
Quels sont les avantages de la conception à colonne mobile ?
Cette structure permet de longs déplacements d'usinage sans nécessiter de tables mobiles extrêmement grandes, améliorant ainsi la rigidité et la stabilité.
Quels types de pièces sont généralement usinés sur cette machine ?
Les pièces typiques comprennent les grands châssis de machines, les moules, les plaques structurelles, les composants d'équipement lourd et les bases industrielles.
Quelles industries utilisent couramment les centres d’usinage à portique ?
Des industries telles que la fabrication de machines lourdes, la production de moules, l’aérospatiale et la fabrication d’équipements énergétiques utilisent fréquemment ces machines.
La machine peut-elle traiter de grandes pièces ?
Oui. La structure à colonnes mobiles est spécifiquement conçue pour l’usinage de pièces longues ou surdimensionnées.
