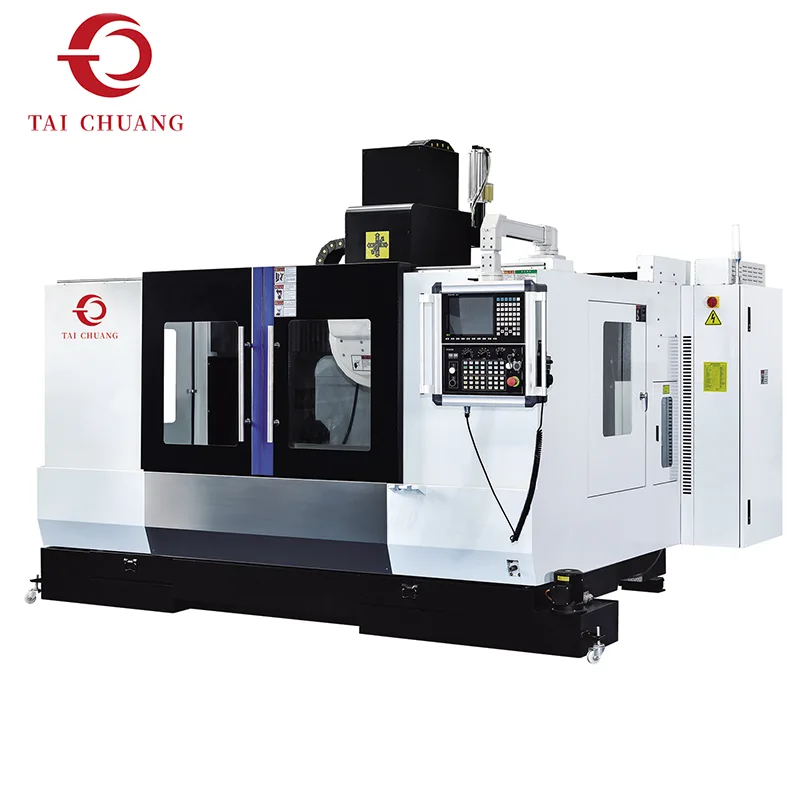

Les applications d'usinage de précision nécessitent souvent des structures de machine capables de maintenir une stabilité à long terme et un minimum de vibrations lors d'un traitement de haute précision. Le centre de traitement du marbre à portique est conçu pour répondre à ces exigences grâce à une configuration d'usinage de type portique combinée à une base de machine en granit.
Le granit, souvent appelé marbre dans la construction de machines industrielles, offre d'excellentes propriétés de stabilité thermique et d'amortissement des vibrations par rapport aux structures traditionnelles en fonte. En utilisant une base en granit, la plate-forme de la machine peut maintenir une précision dimensionnelle constante même pendant de longs cycles d'usinage ou des fluctuations de température dans l'environnement de l'atelier.
La structure du portique permet au système d'usinage de maintenir une rigidité élevée lors du traitement de pièces plus grandes. Grâce au portique de type pont qui s'étend sur le bâti de la machine, les forces de coupe sont réparties plus uniformément dans tout le châssis de la machine. Cette configuration permet de réduire la déformation structurelle lors d'opérations de fraisage lourdes et permet un engagement stable de l'outil lors d'un usinage de précision.
Le centre de traitement du marbre à portique est largement utilisé dans les industries qui nécessitent une précision d'usinage élevée pour les composants de précision moyenne à grande. Grâce à la combinaison d'une conception mécanique rigide, d'un contrôle de mouvement précis et de matériaux structurels stables, le système fournit une plate-forme fiable pour les tâches d'usinage CNC exigeantes.
TAICHUANG fournit cette solution d'usinage à portique pour aider les fabricants à la recherche d'une stabilité structurelle améliorée et d'une précision d'usinage améliorée.
|
Voyage |
|
|
Course sur l'axe X |
2000mm |
|
Axe Y de déplacement |
1200mm |
|
Course sur l'axe Z |
500mm |
|
Vitesse de broche |
20 000 tr/min |
|
Trou conique de broche |
BT30Φ100mm |
|
Formulaire de magasin d'outils |
Soucoupe volante |
|
Capacité du chargeur |
16 pièces |
|
Temps de changement d'outil |
2 secondes |
|
Mouvement sur l'axe X |
30 m/min |
|
Mouvement sur l'axe Y |
30 m/min |
|
Mouvement sur l'axe Z |
30 m/min |
|
Vitesse d'avance de coupe X/Y/Z |
20000 mm/min |
|
Système d'exploitation |
SYNTEC |
|
Moteur de broche |
5,5 kW |
|
Moteur d'axe X/Y/Z |
1,8/3,0/1,8KW |
|
Système de lubrification |
Lubrification automatique |
|
Circuit de refroidissement |
Refroidissement par pulvérisation d'eau |
|

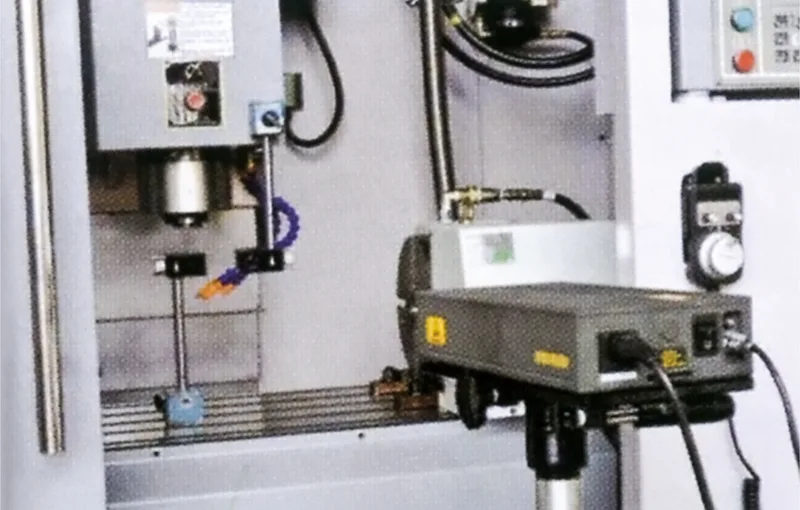

Précision de positionnement de l'axe X |
0,02 mm |
|
Précision de positionnement de l'axe Y/Z |
0,02 mm |
|
Précision de positionnement répétitive |
0,01 mm |
|
Demande barométrique |
0,6Mpa-0,9Mpa |
|
Hauteur |
2800mm |
|
Zone couverte |
3500*2800mm |
|
Poids |
9500KG |
L'architecture de la machine vise à combiner rigidité structurelle et suppression des vibrations pour prendre en charge des performances d'usinage de haute précision.
La base en granit offre un amortissement naturel des vibrations et une excellente stabilité thermique, aidant à maintenir la précision dimensionnelle pendant l'usinage.

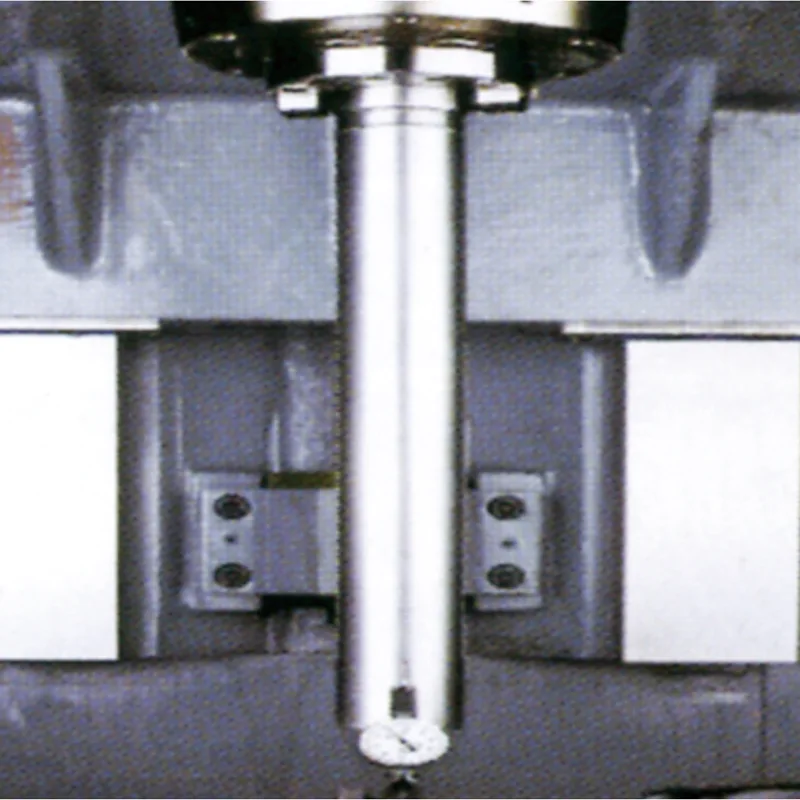

Le pont portique se déplace le long du banc de la machine tout en supportant le système de broche, garantissant ainsi un positionnement stable de l'outil pendant les opérations d'usinage.

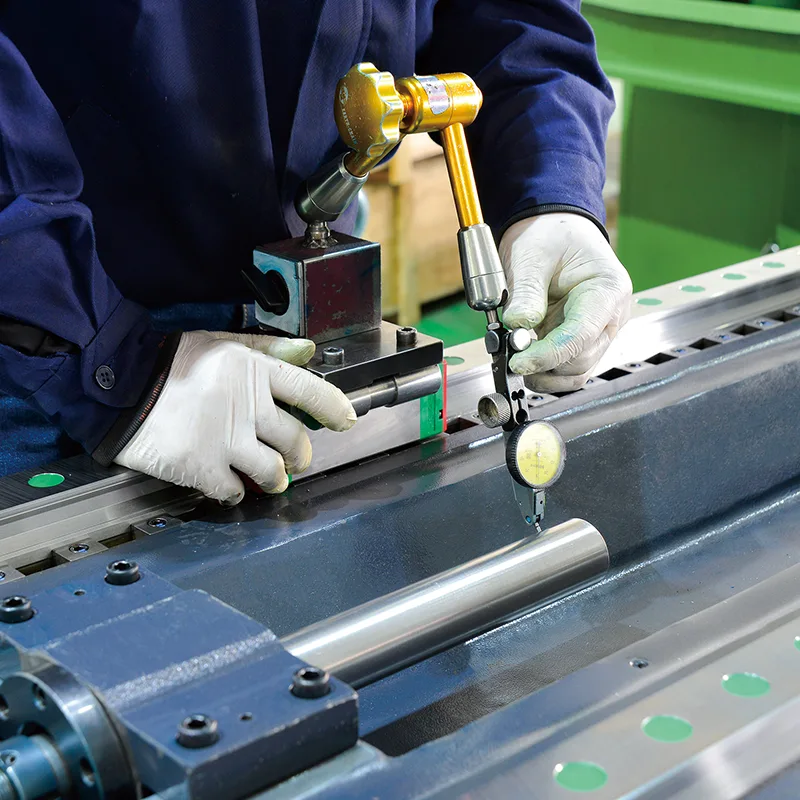

Les axes linéaires servomoteurs offrent un mouvement fluide et précis, permettant un positionnement précis pendant les processus de fraisage et de perçage.

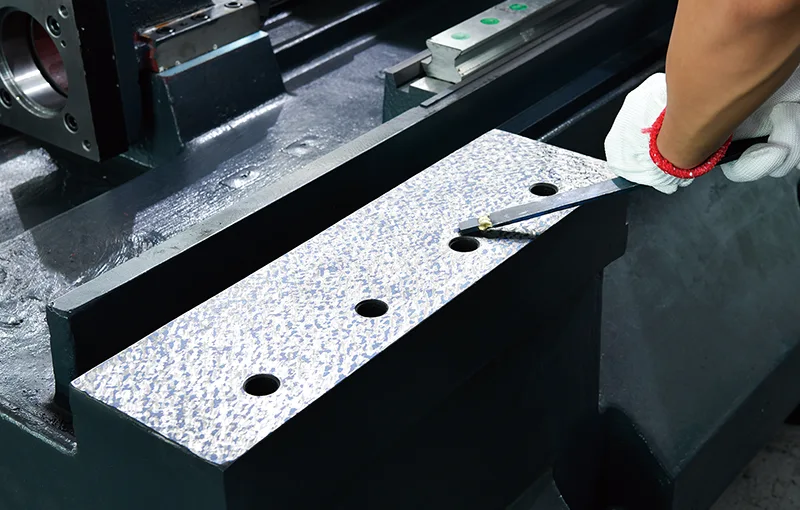

La structure de la machine est conçue pour maintenir sa rigidité lors des opérations de coupe à forte charge.
Le granit absorbe naturellement les vibrations, améliorant ainsi la stabilité de l'usinage.
Le matériau conserve sa stabilité dimensionnelle même dans des conditions de température variables.
La déformation structurelle réduite permet de maintenir la précision de l’usinage lors d’un fonctionnement prolongé de la machine.
Des conditions de coupe stables contribuent à une meilleure qualité de surface d’usinage.

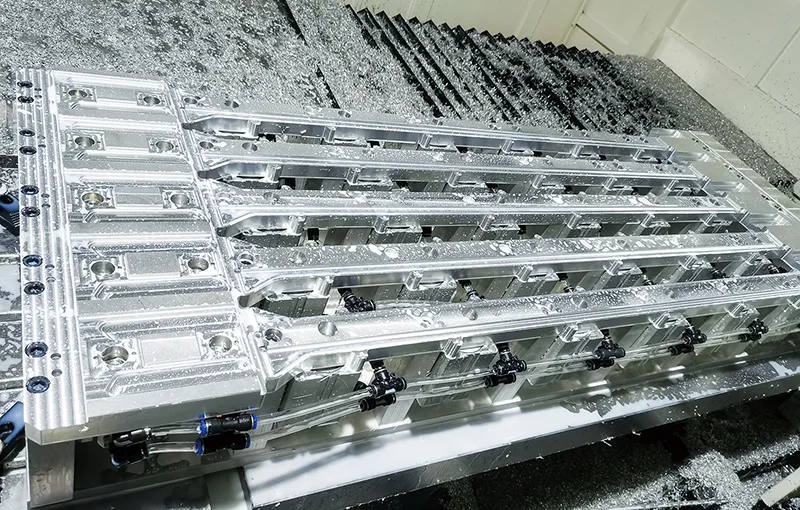

Le centre de traitement du marbre à portique convient à l'usinage de divers composants de précision, notamment :
bases de machines de précision
plaques de moules et d'outillage
composants structurels industriels
cadres d'équipement de précision
pièces d'équipement à semi-conducteurs
composants structurels aérospatiaux
Ces pièces nécessitent souvent une grande précision d’usinage et un support structurel stable pendant la production.
TAICHUANG fournit des solutions d'équipement d'usinage conçues pour soutenir les industries de fabrication de précision. Les centres de traitement à portique de marbre fournis par TAICHUANG sont présentés comme options d'équipement pour les fabricants à la recherche de plates-formes d'usinage CNC stables.
équipement conçu pour l'usinage de haute précision
machines adaptées au traitement de gros composants
solutions prenant en charge les environnements d'usinage à vibrations contrôlées
équipement au service des secteurs manufacturiers industriels mondiaux
TAICHUANG se concentre sur la fourniture de solutions d'équipement fiables qui prennent en charge les processus de fabrication avancés.
Qu'est-ce qu'un centre de traitement de portique en marbre ?
Un centre de traitement à portique en marbre est un système d'usinage CNC qui utilise une base de machine en granit combinée à une structure de type portique pour offrir une rigidité et une stabilité aux vibrations élevées pendant l'usinage.
Pourquoi utiliser du granit au lieu de la fonte pour la base de la machine ?
Le granit offre un excellent amortissement des vibrations et une excellente stabilité thermique, ce qui peut améliorer la précision de l'usinage dans certaines applications de haute précision.
Quels types de pièces peuvent être usinées sur cette machine ?
Les pièces typiques comprennent les bases de machines de précision, les plaques d'outillage, les cadres d'équipements industriels et d'autres composants de grande précision.
Quelles industries utilisent des machines CNC à base de granit ?
Des industries telles que la fabrication d'équipements semi-conducteurs, les composants aérospatiaux, les outils de précision et les équipements d'automatisation utilisent souvent des machines à base de granit.
La machine est-elle adaptée aux grandes pièces ?
Oui. La structure du portique permet un usinage stable de composants de taille moyenne à grande.
