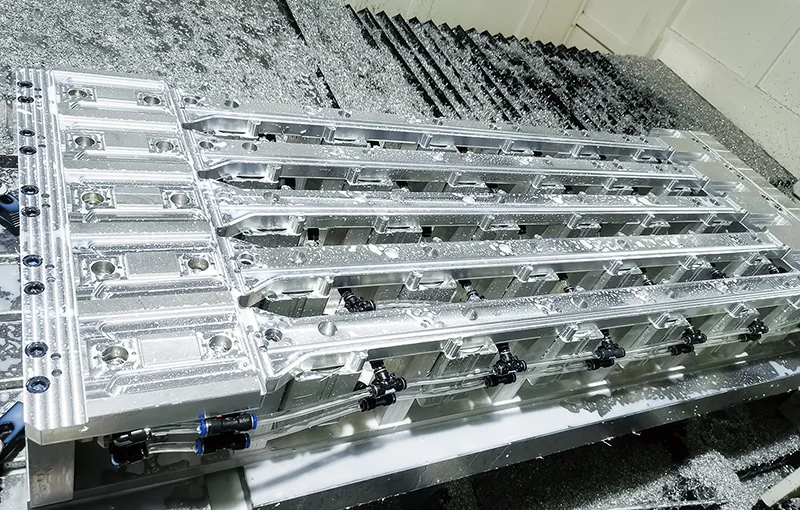

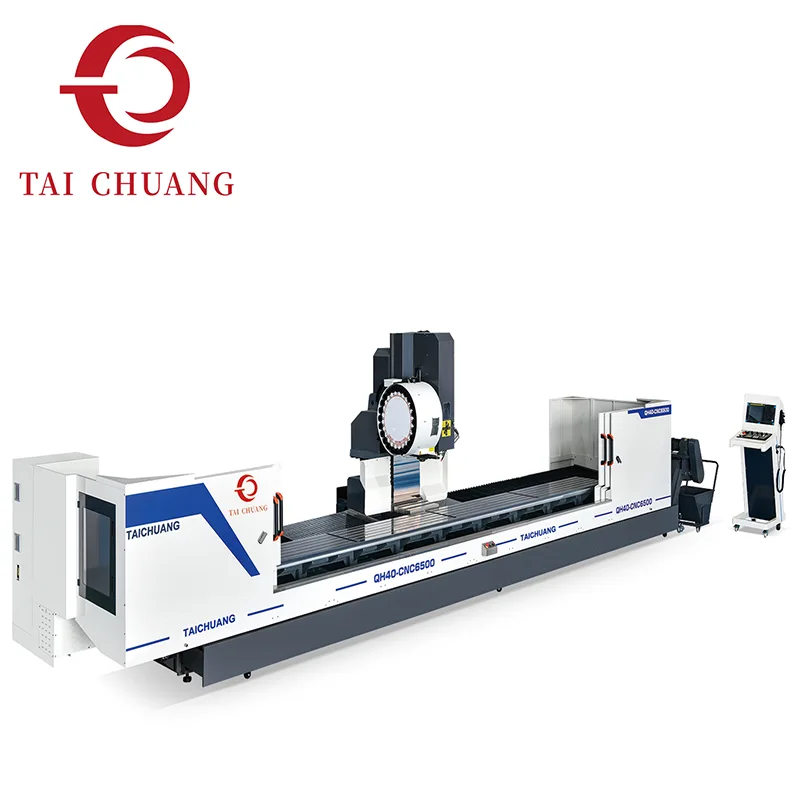

Les profilés en aluminium sont largement utilisés dans la fabrication moderne, les systèmes de construction et les assemblages industriels. Le traitement efficace de ces profils nécessite souvent plusieurs opérations d'usinage telles que le perçage, le fraisage de rainures, le taraudage et la découpe de contours. Le centre d'usinage de composés de profils est conçu pour intégrer ces opérations au sein d'une plate-forme de machine unique, permettant aux fabricants de réaliser des processus d'usinage complexes avec une efficacité et une continuité de flux de travail améliorées.
Ce système d'usinage composé se concentre sur le traitement flexible des profilés d'extrusion d'aluminium utilisés dans des industries telles que les portes et fenêtres en aluminium, les systèmes de murs-rideaux, les équipements de transport et les structures de charpente industrielle. En combinant plusieurs fonctions d'usinage en un seul système coordonné, la machine réduit le besoin de repositionnement répété des pièces et améliore la cohérence globale de l'usinage.

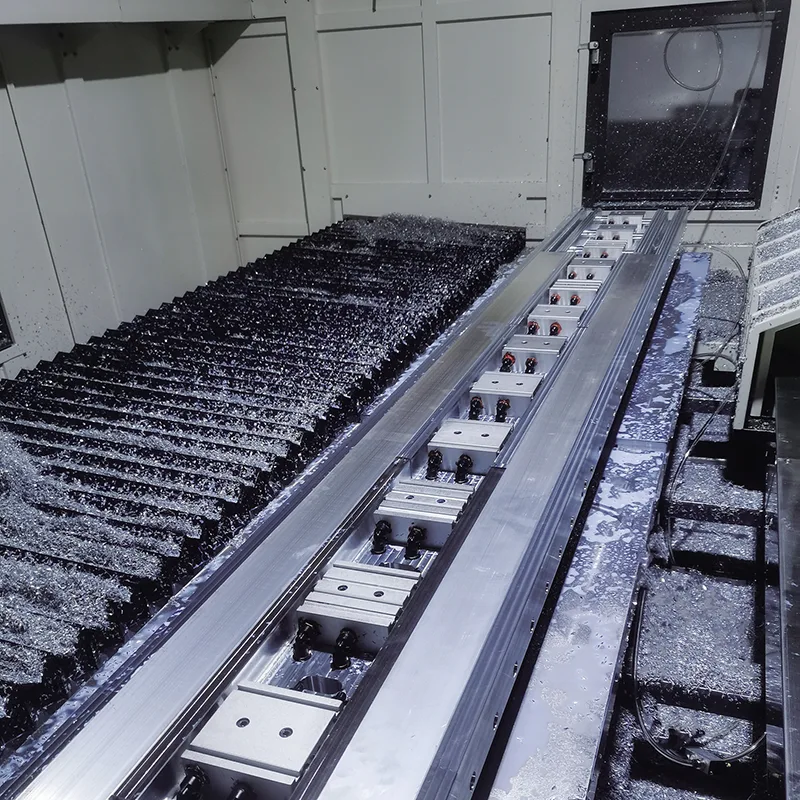

La structure de la machine est optimisée pour supporter de longs profilés en aluminium tout en conservant une précision d'usinage stable. Les systèmes de guidage linéaire et le contrôle de mouvement précis contribuent à garantir un mouvement fluide des axes pendant les opérations de perçage et de fraisage. Cela permet aux fabricants de traiter des composants en aluminium avec un contrôle dimensionnel fiable, même lorsqu'ils travaillent avec des profilés structurels plus longs.
Grâce à sa capacité d'usinage intégrée, le centre d'usinage de composés de profilés permet aux fabricants d'augmenter l'efficacité de leur production tout en maintenant une qualité d'usinage constante pour les composants de profilés en aluminium utilisés dans diverses applications d'ingénierie.
TAICHUANG fournit cet équipement dans le cadre de ses solutions d'usinage conçues pour répondre aux exigences modernes de traitement des profilés en aluminium.
|
Voyage |
||
|
Course sur l'axe X |
2500-6500mm |
|
|
Axe Y de déplacement |
500mm |
|
|
Course sur l'axe Z |
500mm |
700mm |
|
Axe principal |
||
|
Vitesse de broche |
12000 tr/min |
|
|
Trou conique de broche |
BT40Φ120mm |
|
|

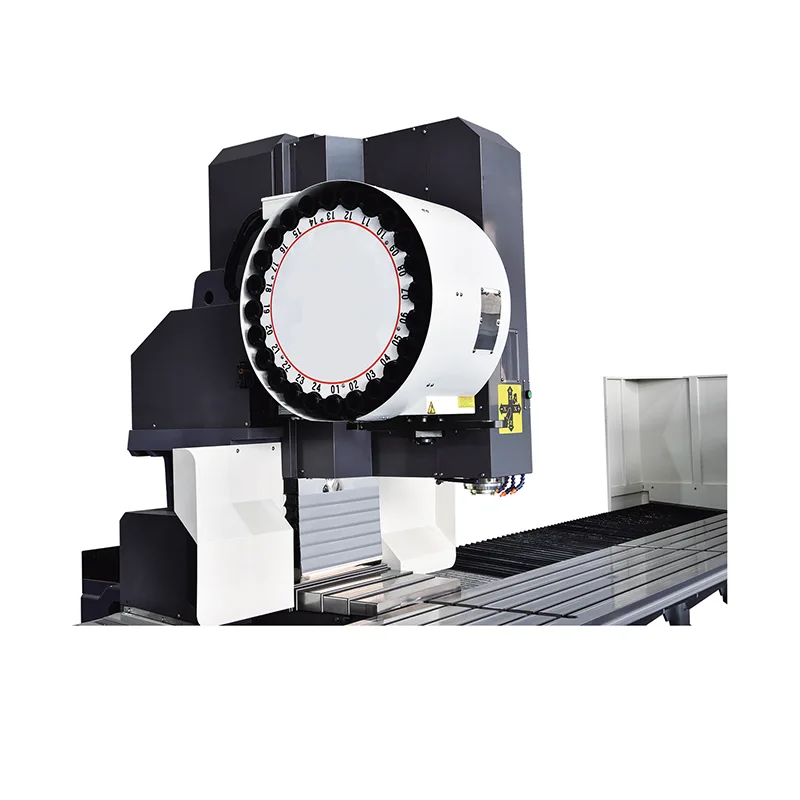

Magasin d'outils |
||
|
Formulaire de magasin d'outils |
Type de disque |
|
|
Capacité du chargeur |
24 pièces |
|
|
Temps de changement d'outil |
2 secondes |
|
|
Vitesse de déplacement |
||
|
Mouvement sur l'axe X |
60 m/min |
|
|
Mouvement sur l'axe Y |
28 m/min |
|
|
Mouvement sur l'axe Z |
28 m/min |
|
|
Vitesse d'avance de coupe X/Y/Z |
15000 mm/min |
|
|

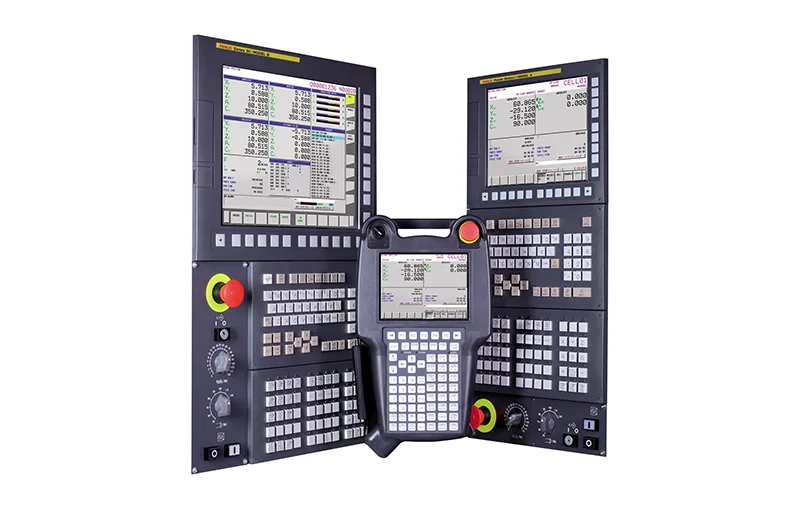

Système d'exploitation |
FANUC |
MITSUBISHI |
|
Puissance du moteur |
||
|
Moteur de broche |
7,5 kW |
7,5 kW |
|
Moteur d'axe X/Y/Z |
3,0/3,0/3,0KW |
2,0/2,0/3,0KW |
|
Système de refroidissement de lubrification |
||
|
Système de lubrification |
Lubrification automatique |
|
|
Circuit de refroidissement |
Refroidissement par pulvérisation d'eau |
|
|

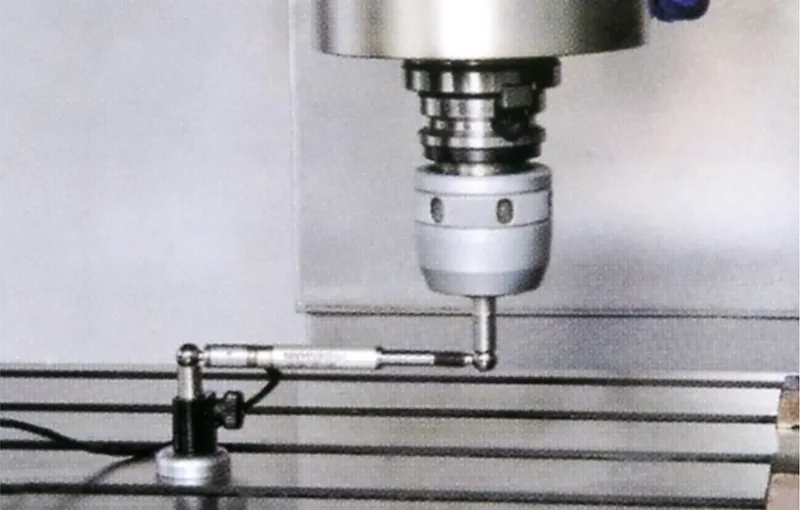

Précision |
||
|
Précision de positionnement de l'axe X |
0,05 mm |
|
|
Précision de positionnement de l'axe Y/Z |
0,02 mm |
|
|
Précision de positionnement répétitive |
0,01 mm |
|
|
Spécifications mécaniques |
||
|
Demande barométrique |
0,6Mpa-0,9Mpa |
|
|
Hauteur |
2750mm |
|
|
Zone couverte |
4800*9600*2500mm |
|
|
Poids |
6000KG-10000KG |
|
Ce centre d'usinage de composés de profilés intègre toutes les fonctions d'usinage de base requises pour la production de profilés en aluminium à haute efficacité, offrant un traitement unique pour les applications industrielles.
Perçage précis sur toutes les surfaces profilées pour créer des trous d'assemblage, des trous de montage et des points de connexion avec une précision constante.
Rainurage flexible et fraisage de profilés pour les joints structurels, les rails de montage et les interfaces de composants afin de répondre à divers besoins d'assemblage.
Filetage intégré en un seul cycle d'usinage, de sorte que les profils sont prêts à être assemblés directement avec des boulons et des fixations.
L'usinage de précision des extrémités garantit des finitions propres et précises pour les connexions structurelles et les systèmes d'assemblage modulaires.
Plusieurs opérations d’usinage peuvent être réalisées en un seul cycle machine.
Un repositionnement réduit permet de maintenir des emplacements de trous et une géométrie d'usinage cohérents.
Le traitement par lots des profilés en aluminium devient plus rationalisé grâce à la capacité d'usinage intégrée.
Différentes conceptions de profils peuvent être traitées avec un outillage et une programmation appropriés.
Les équipements d'usinage de profilés en aluminium sont largement utilisés dans plusieurs industries où des composants structurels légers sont requis.
Les secteurs courants comprennent :
systèmes architecturaux en aluminium
fabrication de portes et fenêtres en aluminium
systèmes de construction de murs-rideaux
fabrication de matériel de transport
structures d'automatisation industrielle
systèmes de charpente modulaires en aluminium
Ces industries nécessitent un usinage efficace des profilés en aluminium tout en conservant une précision dimensionnelle fiable.
A quoi sert un centre d'usinage de composés de profilés ?
Un centre d'usinage composé de profilés est utilisé pour effectuer plusieurs opérations d'usinage telles que le perçage, le fraisage, le rainurage et le taraudage sur des profilés d'extrusion d'aluminium.
Quels types de profils peuvent être traités ?
La machine est conçue principalement pour les profilés d'extrusion d'aluminium utilisés dans les portes, fenêtres, murs-rideaux et structures industrielles.
Pourquoi combiner plusieurs processus d’usinage sur une seule machine ?
La combinaison de plusieurs opérations permet de réduire le temps de manipulation, d'améliorer la cohérence de l'usinage et d'augmenter l'efficacité de la production.
Cette machine peut-elle traiter de longs profilés en aluminium ?
Oui. La structure de la machine est conçue pour prendre en charge des composants à profil plus long couramment utilisés dans les applications architecturales et industrielles.
Quelles industries utilisent généralement des centres d'usinage de profilés ?
Des industries telles que les systèmes architecturaux en aluminium, la construction de murs-rideaux, la fabrication de moyens de transport et la production de charpentes industrielles utilisent couramment ces machines.

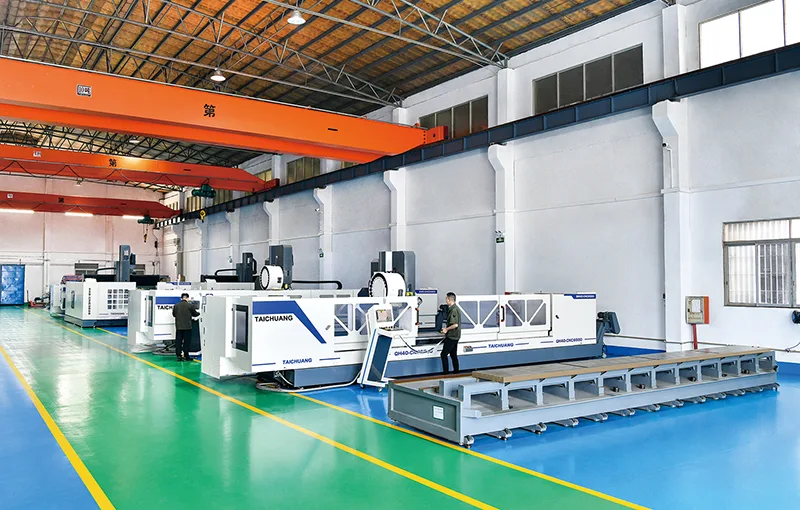

TAICHUANG fournit des solutions d'équipement d'usinage conçues pour les environnements de fabrication modernes. Les centres d'usinage de profilés introduits par TAICHUANG sont sélectionnés par les fabricants à la recherche de solutions d'équipement pratiques pour le traitement des composants en aluminium.
solutions d'équipement pour l'usinage de profilés en aluminium
machines prenant en charge la fabrication d'aluminium multi-processus
équipement fiable pour les environnements de production industrielle
équipement adapté aux industries manufacturières mondiales
TAICHUANG se concentre sur la fourniture de solutions d'usinage qui aident les fabricants à améliorer leur efficacité et à maintenir des performances d'usinage constantes.
