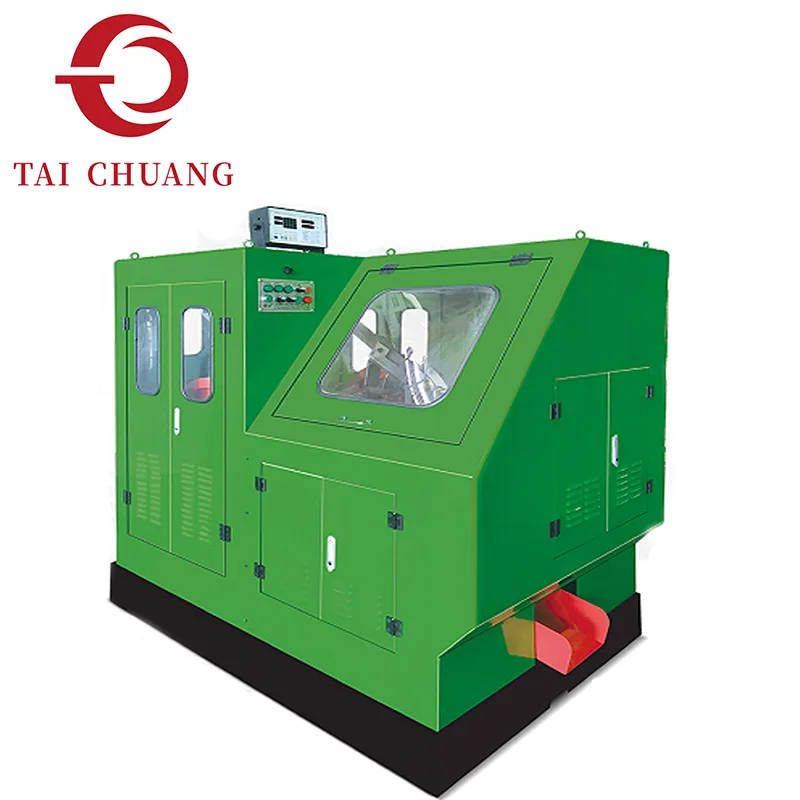

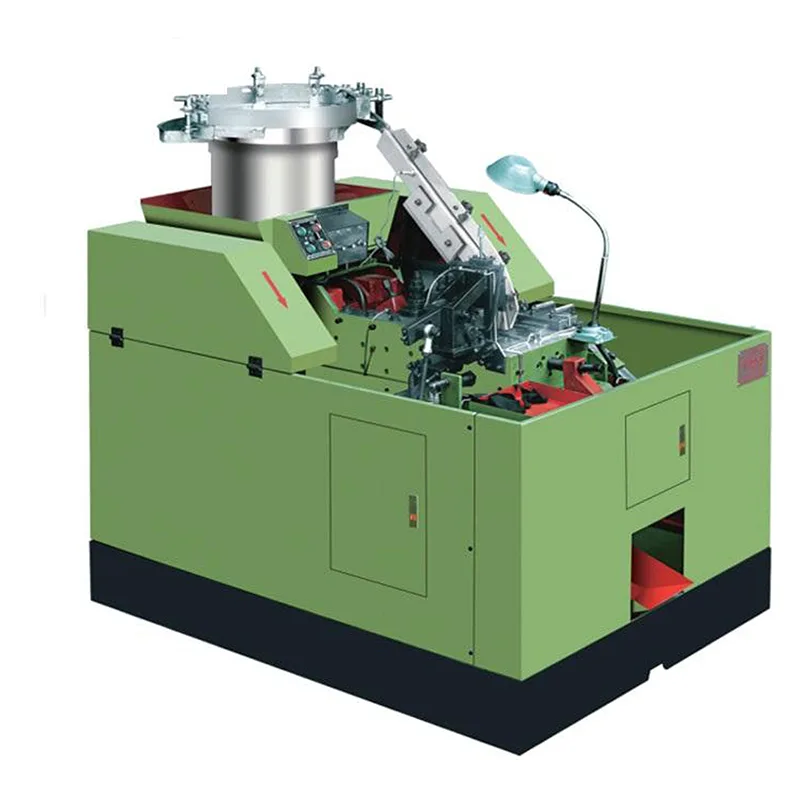

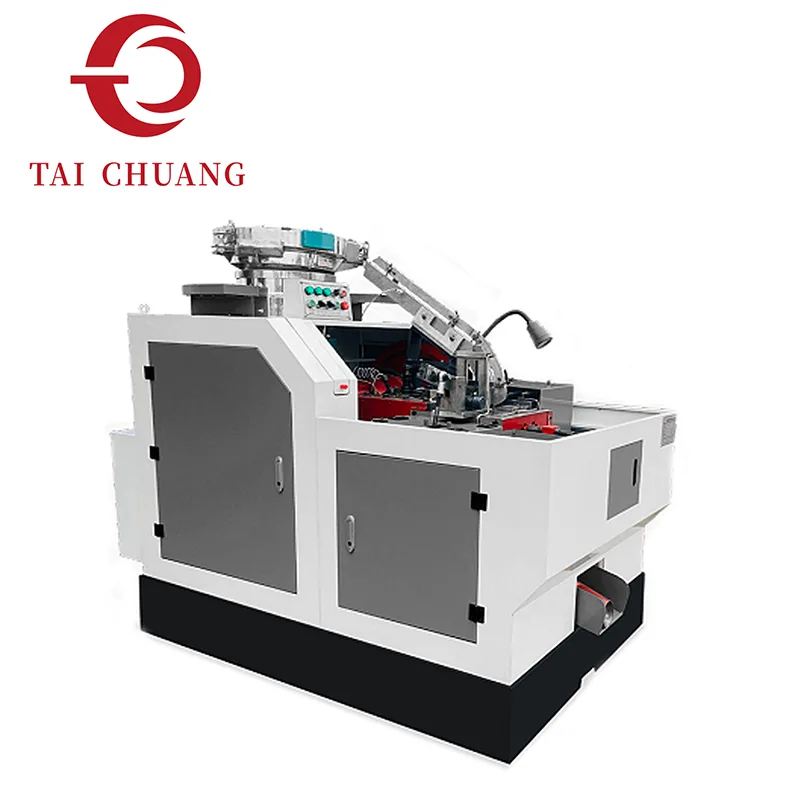

Notre machine de frappe à froid à moule ouvert et fermé est spécialement conçue pour résoudre les défis liés au formage de pièces complexes que les systèmes à matrice fixe standard ont du mal à libérer efficacement.
Grâce à son mécanisme d'ouverture contrôlée du moule, cette machine permet une extraction en douceur des pièces après le formage, même pour les géométries de cavité complexes et les profils en plusieurs étapes. Cette conception élimine le besoin d’opérations secondaires complexes, rationalise la production et réduit le risque de dommages aux pièces lors de l’éjection.

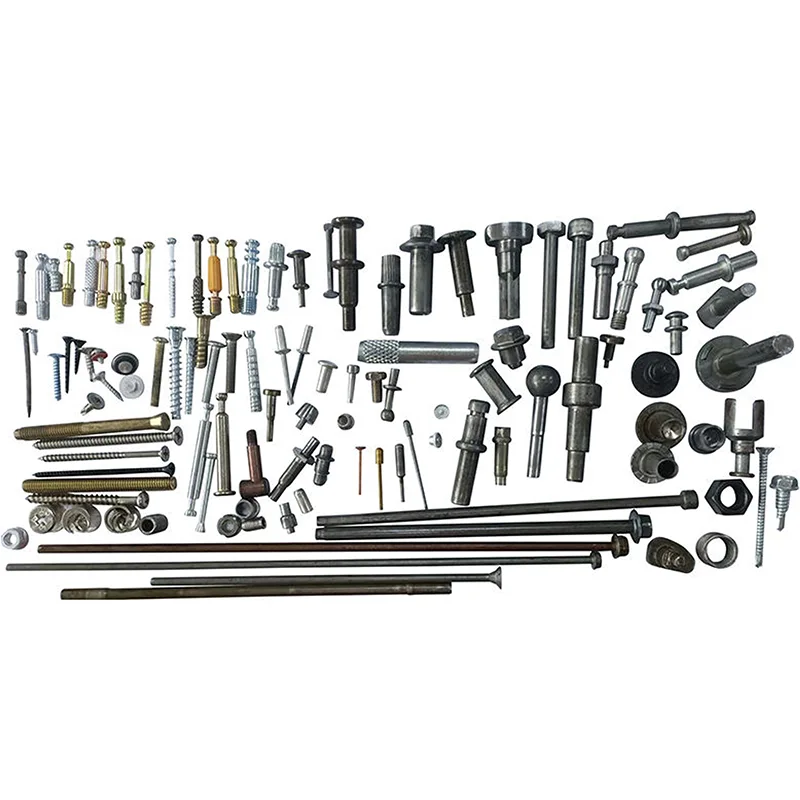

Construite sur des années d'expérience en ingénierie, cette machine est capable de produire des fixations en plusieurs étapes, à double capuchon et à double tête, ainsi que d'autres composants matériels de précision. Il remplace la production manuelle et semi-automatique par une automatisation entièrement mécanique, réduisant ainsi les coûts de production et augmentant considérablement l'efficacité globale de la fabrication du matériel et des pièces d'essieux.
TAICHUANG fournit cette solution spécialisée de frappe à froid aux fabricants produisant des composants métalliques d'ingénierie qui exigent une extraction fiable et efficace de pièces à partir de géométries complexes formées à froid.
|
Modèle |
Max. Diamètre du blanc/mm | Max. Longueur du blanc/mm | Capacité/pièces/min | Diamètre de la matrice principale/mm | Le diamètre initial de la matrice de poinçon/mm | Le diamètre précis de la matrice de poinçonnage/mm | Puissance du moteur principal/kw | Volume (L*L*H) /m | Poids /kg |
|
TC5-6-70 |
Φ6.0 | 70 | 80-100 | 40×40×50 | Φ35×80 | Φ35×80 | 6 pôles – 3,0 kW | 2,05×1,20×1,65 | 2100 |
|
TC6-8-120 |
Φ8.0 | 120 | 60-70 | 50×50×75 | Φ35×120 | Φ35×120 | 8 pôles – 4,0 kW | 2,60×1,40×1,70 | 3100 |
|
TC6-Infini |
Φ8.0 | Longueur infinie | 35-50 | 50×50×100 | Φ35×120 | Φ35×120 | 8 pôles – 4,0 kW | 2,97×1,46×1,55 | 3900 |
|
TC8-10-200 |
Φ11.0 | 200 | 45-55 | 55×55×150 | Φ45×120 | Φ45×120 | 8 pôles – 7,5 kW | 3,73 × 1,69 × 2,02 | 5800 |
|
TC8-Infini |
Φ11.0 | Longueur infinie | 30-40 | 55×55×200 | Φ45×120 | Φ45×120 | 8 pôles – 7,5 kW | 3,30×1,60×1,60 | 6000 |
|
TC10-12-250 |
Φ13.0 | 250 | 30-40 | 70×70×200 | Φ60×180 | Φ55×180 | 8 pôles – 11 kW | 3,60×1,80×1,70 | 8500 |
|
TC10-Infini |
Φ13.0 | Longueur infinie | 30-40 | 70×70×200 | Φ60×180 | Φ55×180 | 8 pôles – 11 kW | 3,60×1,80×1,70 | 8700 |
|
TC16-20-250 |
Φ20,0 | 250 | 25-35 | 90×90×200 | Φ70×180 | Φ60×180 | 8 pôles – 22 kW | 4,25×2,65×2,60 | 14500 |
Notre système d'exploitation de matrice flexible est conçu pour étendre les capacités de frappe à froid pour les géométries de pièces spécialisées et complexes.
Caractéristiques fonctionnelles clés en production :
1. Cycles contrôlés d’ouverture et de fermeture du moule pour un fonctionnement précis et reproductible
2. Stabilité améliorée lors du dégagement des pièces, réduisant ainsi le risque de dommages ou de bourrages
3. Mouvement de matrice adaptable pour s'adapter à une plus large gamme de profils de pièces
4. Prise en charge de la formation de contre-dépouilles et de caractéristiques de cavité interne que les systèmes à matrice fixe ne peuvent pas gérer
5. Flexibilité globale de formage améliorée pour s'attaquer à des conceptions de composants plus complexes
Cette machine de frappe à froid à moule ouvert et fermé vous permet de repousser les limites de ce qui est possible avec la frappe à froid, ouvrant ainsi de nouvelles possibilités de production pour les composants métalliques d'ingénierie.
Accessibilité améliorée des outils : La structure du moule ouvert-fermé rend l'installation, le réglage et la maintenance des matrices beaucoup plus simples qu'avec les systèmes à matrices fixes, réduisant ainsi les temps d'arrêt liés aux changements d'outils.
Temps de configuration réduit : des changements de moule plus rapides vous permettent de basculer rapidement entre différents types de pièces, réduisant ainsi le temps de configuration et augmentant l'efficacité globale de la production pour les séries mixtes.
Capacité de production flexible : Cette machine est idéale pour les ateliers qui produisent une variété de fixations et de composants de quincaillerie, car elle peut s'adapter à différentes géométries sans reconfiguration majeure.
Opération de formage à froid stable : conçu pour une utilisation industrielle continue, il maintient des performances constantes et une précision dimensionnelle même pendant les longues séries de production, minimisant ainsi les rebuts et les reprises.
Fournisseur expérimenté de machines de frappe à froid
Focus sur les systèmes de formage industriels de précision
Configurations d'équipement orientées vers l'exportation
Conçu pour les solutions géométriques complexes
Assistance professionnelle à la production industrielle
TAICHUANG propose des solutions avancées de machines de frappe à froid pour les fabricants industriels mondiaux.
Q1 : Est-il adapté aux pièces métalliques personnalisées ?
Oui, en particulier pour les composants techniques spécialisés.
Q2 : Peut-il s’intégrer dans des lignes automatisées ?
Oui, il est compatible avec les systèmes de production industrielle.
Q3 : Cette machine est-elle prête à être exportée ?
Oui, il est configuré pour les marchés industriels internationaux.
