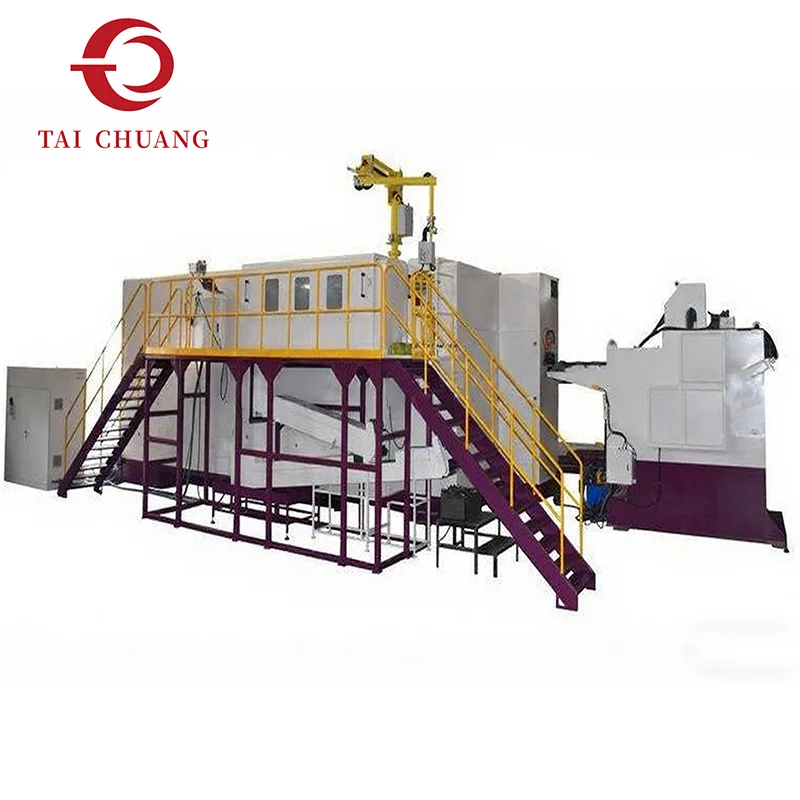

Notre machine de frappe à froid de pièces à 8 stations amène le formage à froid en plusieurs étapes à un niveau plus avancé. En répartissant le processus de mise en forme sur huit stations contrôlées, cette machine industrielle peut gérer des contours plus raffinés, des cavités plus profondes et une précision dimensionnelle plus stricte.
Cette configuration est conçue pour les pièces qui nécessitent un formage minutieux, étape par étape, pour conserver leur forme stable et maintenir l’intégrité interne du matériau.
TAICHUANG propose cette configuration à 8 stations aux fabricants travaillant sur des composants de haute technologie, où la déformation progressive est essentielle pour atteindre la qualité et les performances requises.
|
Modèle |
Unité |
SJBP-88S |
SJBP-108S |
SJBP-138L |
SJBP-208L |
SJBP-308L |
|
Station de forge |
Non. |
8 |
8 |
8 |
8 |
8 |
|
Force de forge |
kg |
110000 |
130000 |
180000 |
430000 |
800000 |
|
Diamètre de coupure maximum |
mm |
Φ13 |
Φ16 |
Φ23 |
Φ30 |
Φ45 |
|
Longueur de coupure maximale |
mm |
100 |
133 |
190 |
240 |
400 |
|
Plage de vitesse |
pièces/min |
60-100 |
45-90 |
50-80 |
35-55 |
20-40 |
|
AVC P.K.O |
mm |
26 |
30 |
50 |
50 |
70 |
|
K.O.Stroke |
mm |
90 |
115 |
175 |
220 |
330 |
|
Course du coulisseau principal |
mm |
140 |
190 |
270 |
346 |
520 |
|
Moteur principal |
kW |
30 |
37 |
45 |
90 |
200 |
|
Taille de la matrice de découpe |
mm |
Φ42*60L |
Φ52*75L |
Φ75*100L |
Φ82*130L |
Φ129*180L |
|
Taille de la matrice de poinçonnage |
mm |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ90*215L |
Φ138*270L |
|
Taille de la matrice principale |
mm |
Φ60*120L |
Φ75*135L |
Φ94*190L(315L) |
Φ125*240L |
Φ185*420L |
|
Pas de matrice |
mm |
80 |
94 |
110 |
140 |
200 |
|
Dimension de la machine (L*"W"*H) |
cm |
458*285*185 |
495*336*210 |
645*330*248 |
800*440*320 |
1075*550*400 |
|
Poids de référence de levage |
Tonne |
24 |
30 |
41 |
98 |
240 |
|
Diamètre maximum de forgeage sur la tête |
mm |
Φ20 |
Φ24 |
Φ28 |
Φ44 |
Φ65 |
|
Taille normale des boulons |
mm |
5-10 |
6-12 |
8-14 |
12-22 |
24-36 |
|
Longueur de tige du flan |
mm |
15-77 |
15-110 |
20-160 |
30-210 |
60-320 |
Dotée de huit stations de formage dédiées, cette machine de frappe à froid de pièces à 8 stations permet la déformation par petites étapes contrôlées au lieu de changements importants et brusques. Cette approche progressive vous donne un bien meilleur contrôle sur la forme finale et aide à maintenir la structure interne du matériau correctement alignée.
Les principales capacités de formage comprennent :
1. Structures de puits étagées avancées
2. Affinement du contour multicouche
3. Caractéristiques de cavité profonde et d'extrusion
4. Contrôle de concentricité élevée
5. Géométrie complexe des pièces d'ingénierie
Par rapport aux systèmes multipostes standard, cette machine de frappe à froid à 8 stations offre la plus grande flexibilité dans la mise en forme de géométries complexes lors des opérations de formage à froid.
Notre machine de frappe à froid de pièces à 8 stations est largement utilisée pour la fabrication de composants de haute précision dans des industries exigeantes, notamment :
1. Pièces industrielles de qualité aérospatiale
2. Composants automobiles hautes performances
3. Quincaillerie de précision pour équipement lourd
4. Composantes pour les projets énergétiques et d'infrastructures
5. Raccords métalliques sur mesure
La machine est capable de traiter des matériaux industriels en acier au carbone et en alliages couramment utilisés dans la production avancée de frappe à froid.
Expérience dans l'exportation d'équipements de formage industriel
Concentrez-vous sur la précision, la durabilité et la stabilité structurelle
Solutions conçues pour les normes de fabrication mondiales
Support technique pour les opérations de production à long terme
TAICHUANG fournit des solutions professionnelles de machines de frappe à froid multi-stations pour les marchés industriels internationaux.
Q1 : Quand une machine à 8 stations est-elle nécessaire ?
Lorsque les composants nécessitent de nombreuses étapes de formage ou des séquences de mise en forme complexes.
Q2 : Est-il adapté aux pièces de haute précision ?
Oui. La déformation progressive améliore la stabilité dimensionnelle.
Q3 : Quelles industries utilisent couramment cet équipement ?
Fabrication de composants automobiles, aérospatiaux, de matériel industriel et de machines.
