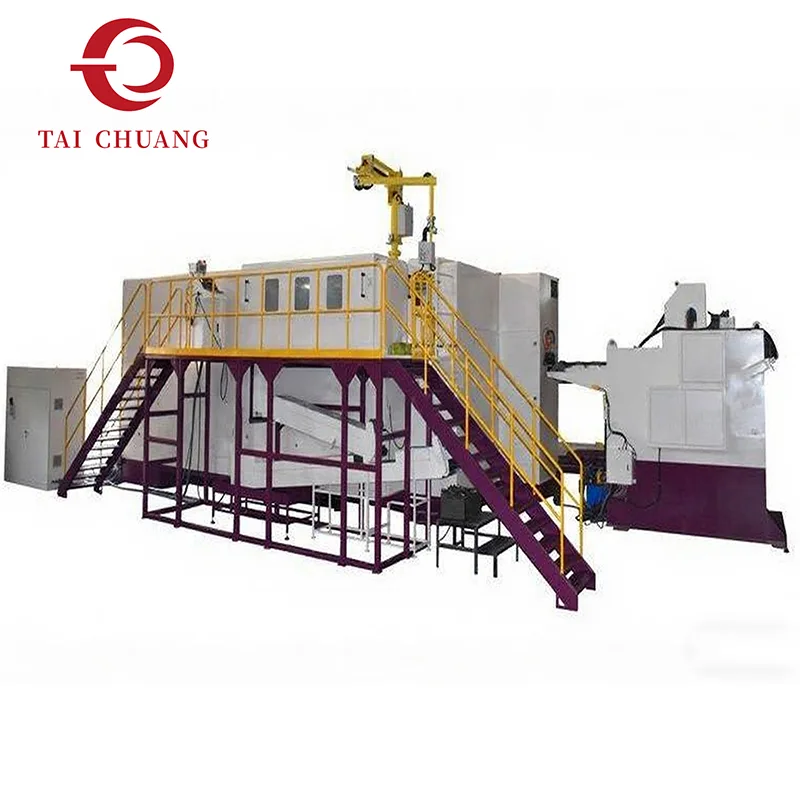

Machine de frappe à froid de pièces à 6 stations

Les performances de formage en plusieurs étapes définissent cette machine de frappe à froid de pièces à 6 stations, proposée par le fabricant professionnel TAICHUANG, pour les applications industrielles de frappe à froid. La configuration à six stations étend la séquence de formage pour prendre en charge des géométries de composants plus complexes tout en maintenant un flux de matériaux stable et une déformation contrôlée pendant la production continue de frappe à froid.

envoyer une demande

Description du produit

Construite avec une station de formage supplémentaire dans la séquence de production, cette machine de frappe à froid de pièces à 6 stations offre une capacité de formage étendue pour les pièces plus exigeantes. Il permet de former progressivement des géométries complexes grâce à une déformation stable et contrôlée.

Pendant le fonctionnement, le fil ou la tige métallique est coupé à longueur et transféré entre les stations, où chaque étape complète une partie du processus de formage. La répartition de la déformation sur six stations améliore le flux de matière et réduit le risque d'accumulation excessive de contraintes pendant le formage.

TAICHUANG fournit cette machine de frappe à froid aux fabricants qui ont besoin d'étapes de formage supplémentaires au-delà de ce que l'équipement de formage à froid standard peut offrir.

Spécifications du produit

Modèle	Unité	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
Station de forge	NON.	6	6	6	6
Force de forge	Kgs	53 000	95 000	105 000	115 000
Diamètre de coupure maximum	mm	Φ10	Φ13	Φ13	Φ16
Longueur de coupure maximale	mm	100	100	200	133
Plage de vitesse	pièces/min	100-160	80-125	50-110	85-140
AVC P.K.O	mm	26	26	35	30
K.O.Stroke	mm	85	90	170	115
Course du coulisseau principal	mm	136	140	270	190
Moteur principal	kW	18.5	22	30	30
Taille de la matrice de découpe	mm	Φ32*45L	Φ42*60L	Φ42*60L	Φ52*75L
Taille de la matrice de poinçonnage	mm	Φ40*90L	Φ45*115L	Φ45*130L	Φ53*115L
Taille de la matrice principale	mm	Φ50*120L	Φ60*120L	Φ60*190L	Φ75*135L
Pas de matrice	mm	64	80	80	94
Dimension de la machine	cm	350240170	420270200	520270200	460300210
Poids de référence de levage	Tonne	15	18	21	23
Diamètre maximum de forgeage sur la tête	mm	Φ14	Φ18	Φ18	Φ22
Taille normale des boulons	mm	3-8	5-10	5-10	6-12
Longueur de tige du flan	mm	15-70	15-77	30-160	15-110

Modèle	Unité	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
Station de forge	NON.	6	6	6	6	6
Force de forge	Kgs	148 000	148 000	150 000	280 000	320 000
Diamètre de coupure maximum	mm	Φ18	Φ18	Φ18	Φ23	Φ25
Longueur de coupure maximale	mm	140	190	300	190	350
Plage de vitesse	pièces/min	60-105	60-100	42-75	50-80	30-60
AVC P.K.O	mm	30	40	40	40	45
K.O.Stroke	mm	115	170	280	170	320
Course du coulisseau principal	mm	200	270	380	274	490
Moteur principal	kW	45	37	45	75	75
Taille de la matrice de découpe	mm	Φ58*80L	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L
Taille de la matrice de poinçonnage	mm	Φ60*130L	Φ60*130L	Φ70*229L	Φ75*185L	Φ75*185L
Taille de la matrice principale	mm	Φ94*190L	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L
Pas de matrice	mm	110	110	110	129	129
Dimension de la machine	cm	460310220	550310220	750310260	650360260	870360300
Poids de référence de levage	Tonne	30	35	42	56	65
Diamètre maximum de forgeage sur la tête	mm	Φ25	Φ25	Φ25	Φ32	Φ32
Taille normale des boulons	mm	8-14	8-14	8-14	10-18	10-18
Longueur de tige du flan	mm	20-110	20-160	60-270	20-160	70-310

Modèle	Unité	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
Station de forge	NON.	6	6	6	6	6
Force de forge	Kgs	420 000	420 000	480 000	500 000	520,00
Diamètre de coupure maximum	mm	Φ30	Φ30	Φ32	Φ36	Φ36
Longueur de coupure maximale	mm	240	360	420	280	380
Plage de vitesse	pièces/min	40-65	40-60	30-60	30-60	30-55
AVC P.K.O	mm	50	50	90	55	50
K.O.Stroke	mm	220	325	380	230	320
Course du coulisseau principal	mm	346	496	560	330	510
Moteur principal	kW	90	90	110	110	132
Taille de la matrice de découpe	mm	Φ82*130L	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
Taille de la matrice de poinçonnage	mm	Φ90*215L	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
Taille de la matrice principale	mm	Φ125*240L	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
Pas de matrice	mm	140	140	140	160	160
Dimension de la machine	cm	800380320	870354320	1000390340	900470350	980470350
Poids de référence de levage	Tonne	90	95	105	135	145
Tête de diamètre de forgeage maximum	mm	Φ44	Φ44	Φ44	Φ50	Φ50
Taille normale des boulons	mm	12-22	12-20	12-20	16-30	16-28
Longueur de tige du flan	mm	30-210	100-310	60-360	35-220	60-310

Modèle	Unité	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
Station de forge	NON.	6	6	6	6
Force de forge	Kgs	660 000	700 000	730 000	1 300 000
Diamètre de coupure maximum	mm	Φ36	Φ41	Φ45	Φ55
Longueur de coupure maximale	mm	320	320	400	460
Plage de vitesse	pièces/min	30-50	30-50	27-50	26-40
AVC P.K.O	mm	60	60	70	80
K.O.Stroke	mm	280	280	330	350
Course du coulisseau principal	mm	450	450	520	650
Moteur principal	kW	160	185	200	375
Taille de la matrice de découpe	mm	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
Taille de la matrice de poinçonnage	mm	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
Taille de la matrice principale	mm	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
Pas de matrice	mm	190	200	200	270
Dimension de la machine	cm	950520450	950520450	1010520460	1360620500
Poids de référence de levage	Tonne	170	200	220	380
Tête de diamètre de forgeage maximum	mm	Φ70	Φ80	Φ80	Φ90
Taille normale des boulons	mm	16-27	20-30	24-36	30-42
Longueur de tige du flan	mm	50-260	50-260	60-320	80-350

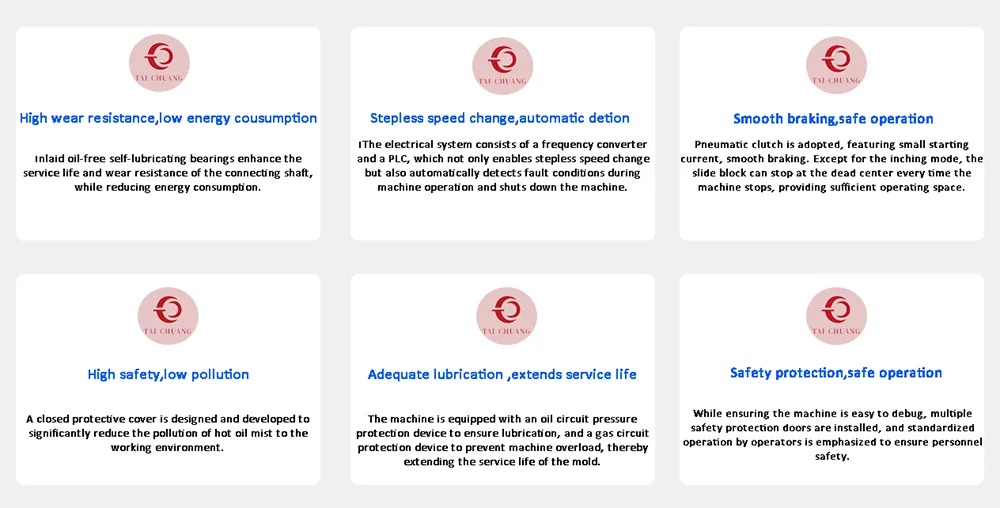

Principales fonctionnalités

Capacité de formage étendue

Avec six stations de formage dédiées, la machine de frappe à froid de pièces à 6 stations vous permet d'effectuer davantage d'étapes de formage en un seul cycle de production. Cette station supplémentaire ouvre la possibilité de produire des géométries de pièces plus complexes qui ne peuvent pas être formées sur des machines standard à station inférieure.

Flux de matériaux contrôlé

En déformant progressivement le matériau sur plusieurs stations, la machine assure un flux de matériau plus uniforme et un meilleur contrôle pendant le formage. Cela se traduit par des dimensions plus stables, une qualité de surface améliorée et moins de contraintes sur le matériau formé.

Efficacité de production

Toutes les opérations de formage critiques sont réalisées en un seul passage dans la machine. Cela élimine le besoin de processus secondaires ou de configurations multiples, vous aidant ainsi à réduire le temps de production et à améliorer le rendement global.

Fonctionnement industriel fiable

Construite spécifiquement pour une production quotidienne continue, la machine est conçue pour fonctionner de manière cohérente dans des environnements de fabrication exigeants. Il offre des performances stables, de faibles temps d’arrêt et une durabilité à long terme pour une utilisation industrielle régulière.

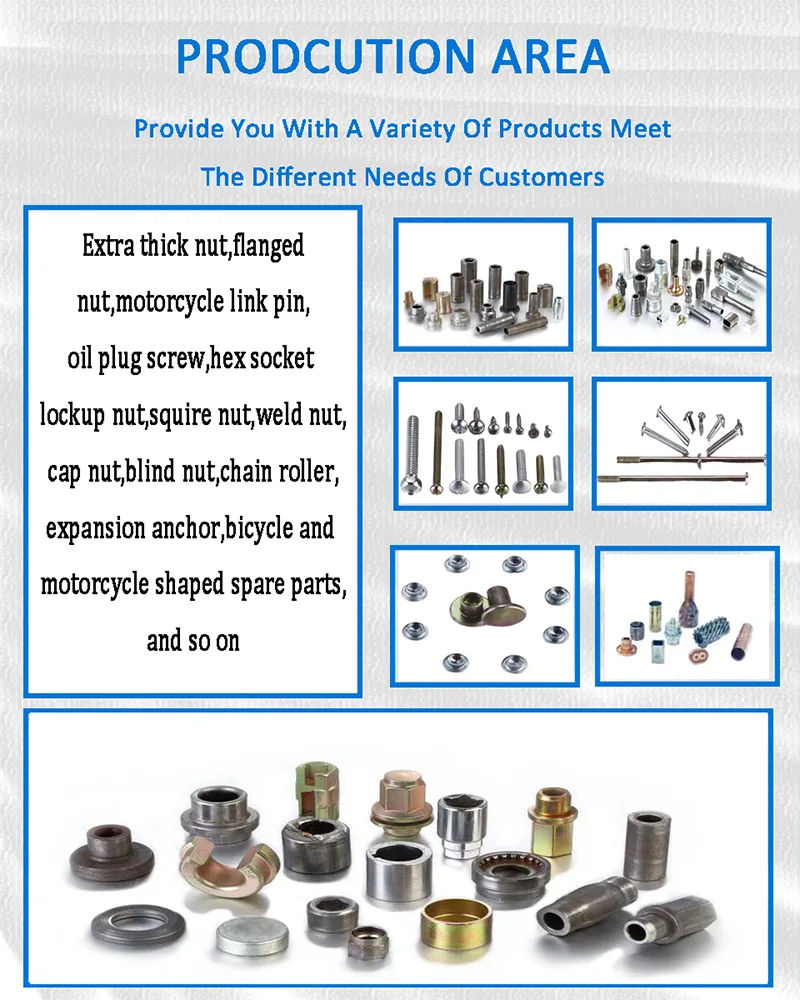

Applications

Notre machine de frappe à froid de pièces à 6 stations est largement utilisée pour fabriquer une variété de composants de précision qui nécessitent un formage progressif et une qualité stable.

Les pièces typiques produites sur cette machine comprennent :

· Arbres étagés avec plusieurs changements de diamètre

· Pièces matérielles conçues sur mesure pour des applications spéciales

· Connecteurs mécaniques utilisés en assemblage et transmission

· Douilles de précision avec des exigences de tolérance strictes

· Divers raccords industriels pour différents systèmes d'équipement

Cette machine convient aux fabricants qui se concentrent sur des composants métalliques de haute qualité, au service d'industries telles que :

· Fabrication automobile et fourniture de pièces automobiles

· Production de quincaillerie de construction et de fixations standards

· Production de machines générales et de composants mécaniques

· Équipements industriels et pièces d'assemblage

FAQ

Q1 : Quel est l'avantage d'une machine à 6 stations par rapport à un modèle à 5 stations ?

La station de formage supplémentaire permet des opérations de façonnage supplémentaires et une plus grande flexibilité lors de la production de pièces plus complexes.

Q2 : La machine est-elle adaptée à une production à grand volume ?

Oui. Les machines de frappe à froid multipostes sont couramment utilisées pour la production en série de composants métalliques.

Q3 : La frappe à froid améliore-t-elle la résistance du produit ?

Oui. Parce que le matériau est formé plutôt que coupé, la structure interne du grain reste continue, améliorant ainsi la résistance.
