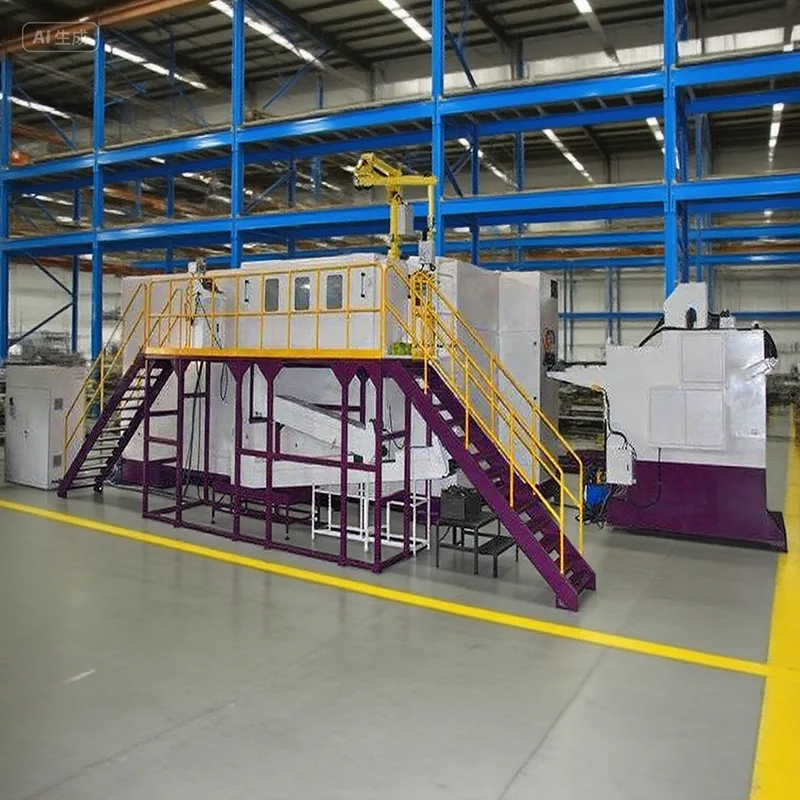

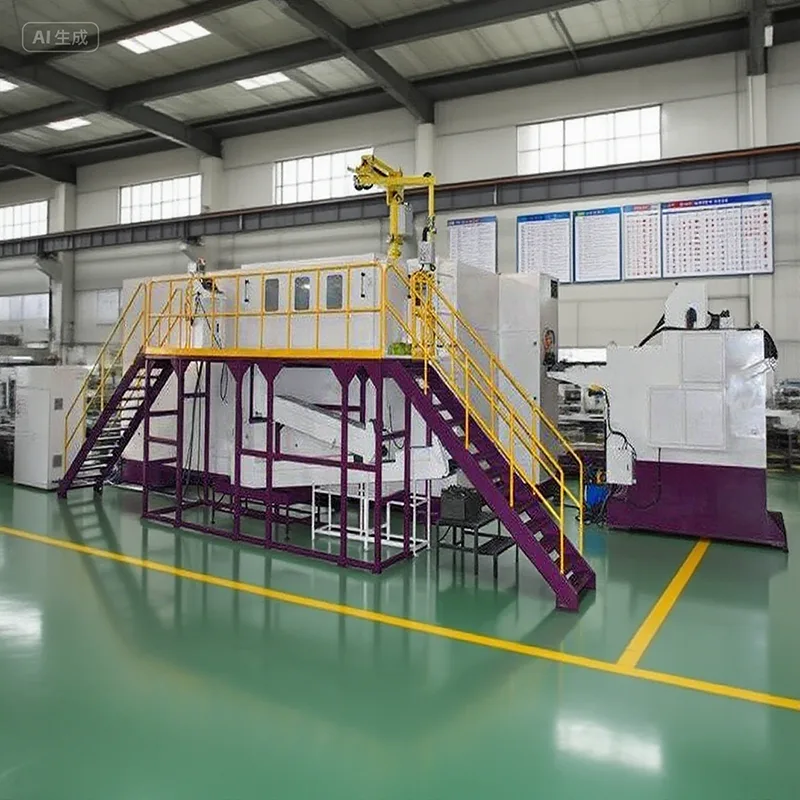

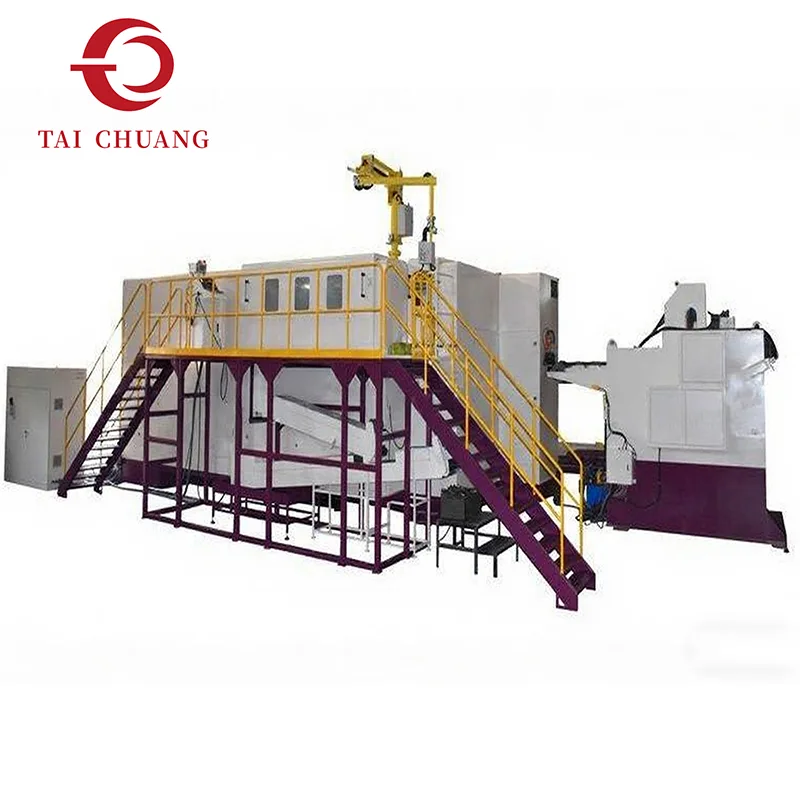

La machine de frappe à froid de pièces à 5 stations est conçue pour le formage de pièces métalliques complexes qui dépasse la capacité des systèmes de base à 2 ou 3 stations. En répartissant la déformation sur cinq étapes de formage indépendantes, cette machine de frappe à froid multistation garantit un flux de matière contrôlé et une répétabilité géométrique améliorée.
En tant que fournisseur professionnel de machines de frappe à froid, TAICHUANG se concentre sur la construction d'équipements industriels de frappe à froid qui équilibrent la précision du formage, la durabilité de la machine et la stabilité de la production à long terme. Ce modèle convient aux fabricants produisant des pièces automobiles, des composants industriels et des raccords métalliques d'ingénierie.
|
Modèle |
Unité |
SJBP-65S |
SJBP-85S |
SJBP-105S |
SJBP-135L |
SJBP-135UL |
|
Station de forge |
Non. |
5 |
5 |
5 |
5 |
5 |
|
Force de forge |
kg |
48000 |
85000 |
98000 |
145000 |
155000 |
|
Diamètre de coupure maximum |
mm |
Φ8 |
Φ11 |
Φ13 |
Φ16 |
Φ18 |
|
Longueur de coupure maximale |
mm |
100 |
110 |
140 |
190 |
450 |
|
Plage de vitesse |
pièces/min |
120-200 |
95-160 |
90-140 |
60-100 |
32-55 |
|
AVC P.K.O |
mm |
20 |
26 |
30 |
30 |
60 |
|
K.O.Stroke |
mm |
80 |
90 |
115 |
165 |
420 |
|
Course du coulisseau principal |
mm |
136 |
140 |
190 |
270 |
280 |
|
Moteur principal |
kW |
15 |
22 |
30 |
37 |
45 |
|
Taille de la matrice de découpe |
mm |
Φ30*45L |
Φ35*50L |
Φ45*59L |
Φ63*69L |
Φ58*80L |
|
Taille de la matrice de poinçonnage |
mm |
Φ40*90L |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ60*229L |
|
Taille de la matrice principale |
mm |
Φ50*110L |
Φ60*120L |
Φ75*135L |
Φ86*190L |
Φ86*450L |
|
Pas de matrice |
mm |
60 |
80 |
94 |
110 |
110 |
|
Dimension de la machine (L*"W"*H) |
cm |
350*220*170 |
420*250*190 |
450*280*210 |
560*300*220 |
800*300*220 |
|
Poids de référence de levage |
Tonne |
11 |
15 |
19 |
31 |
55 |
|
Taille normale des boulons |
mm |
3-6 |
5-8 |
6-10 |
8-14 |
8-14 |
|
Longueur de tige du flan |
mm |
10-70 |
15-77 |
15-110 |
20-160 |
120-400 |
|
Modèle |
Unité |
SJBP-165S |
SJBP-205L |
SJBP-205LL |
SJBO-205LL |
SJBP-305L |
|
Station de forge |
Non. |
5 |
5 |
5 |
5 |
5 |
|
Force de forge |
kg |
220000 |
380000 |
380000 |
480000 |
600000 |
|
Diamètre de coupure maximum |
mm |
Φ23 |
Φ25 |
Φ25 |
Φ32 |
Φ36 |
|
Longueur de coupure maximale |
mm |
190 |
240 |
360 |
380 |
420 |
|
Plage de vitesse |
pièces/min |
50-90 |
40-70 |
40-60 |
30-55 |
25-45 |
|
AVC P.K.O |
mm |
40 |
50 |
50 |
50 |
60 |
|
K.O.Stroke |
mm |
170 |
220 |
325 |
320 |
380 |
|
Course du coulisseau principal |
mm |
274 |
346 |
496 |
510 |
580 |
|
Moteur principal |
kW |
55 |
75 |
75 |
110 |
132 |
|
Taille de la matrice de découpe |
mm |
Φ75*100L |
Φ75*120L |
Φ75*120L |
Φ99*150L |
Φ118*180L |
|
Taille de la matrice de poinçonnage |
mm |
Φ75*185L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ140*300L |
|
Taille de la matrice principale |
mm |
Φ180*200L |
Φ125*240L |
Φ125*345L |
Φ148*355L |
Φ168*420L |
|
Pas de matrice |
mm |
129 |
140 |
140 |
160 |
180 |
|
Dimension de la machine (L*"W"*H) |
cm |
650*340*260 |
760*350*300 |
870*350*320 |
1000*460*450 |
1100*490*480 |
|
Poids de référence de levage |
Tonne |
50 |
75 |
95 |
140 |
200 |
|
Taille normale des boulons |
mm |
10-16 |
12-20 |
12-20 |
16-27 |
18-36 |
|
Longueur de tige du flan |
mm |
20-160 |
25-210 |
100-310 |
60-310 |
70-350 |
Cinq stations de formage permettent de façonner les ébauches métalliques progressivement plutôt que par un déplacement excessif en une seule étape. Cela réduit la concentration des contraintes et améliore l’alignement interne des fibres.

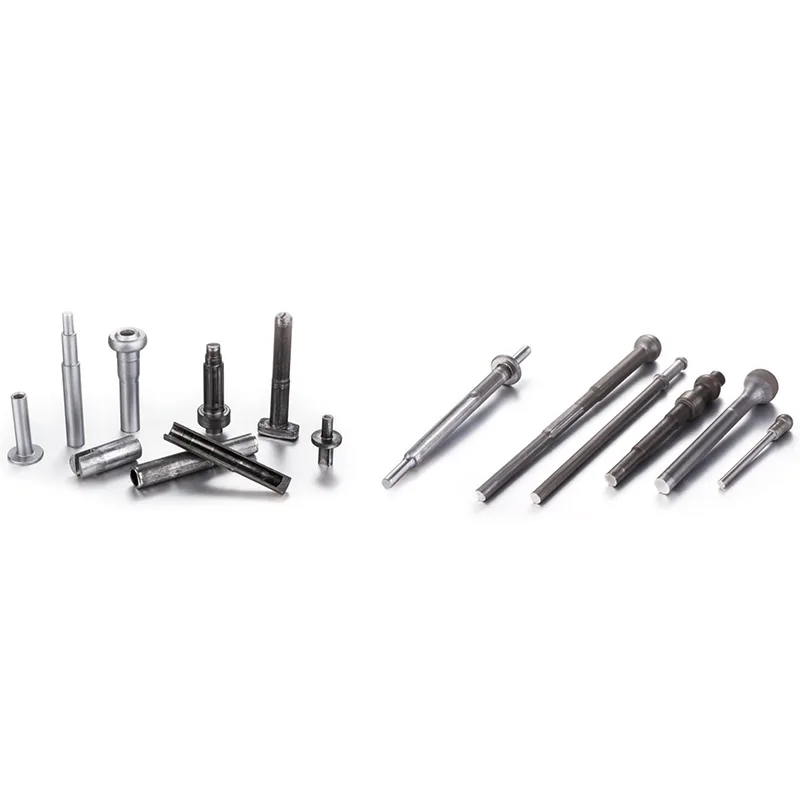

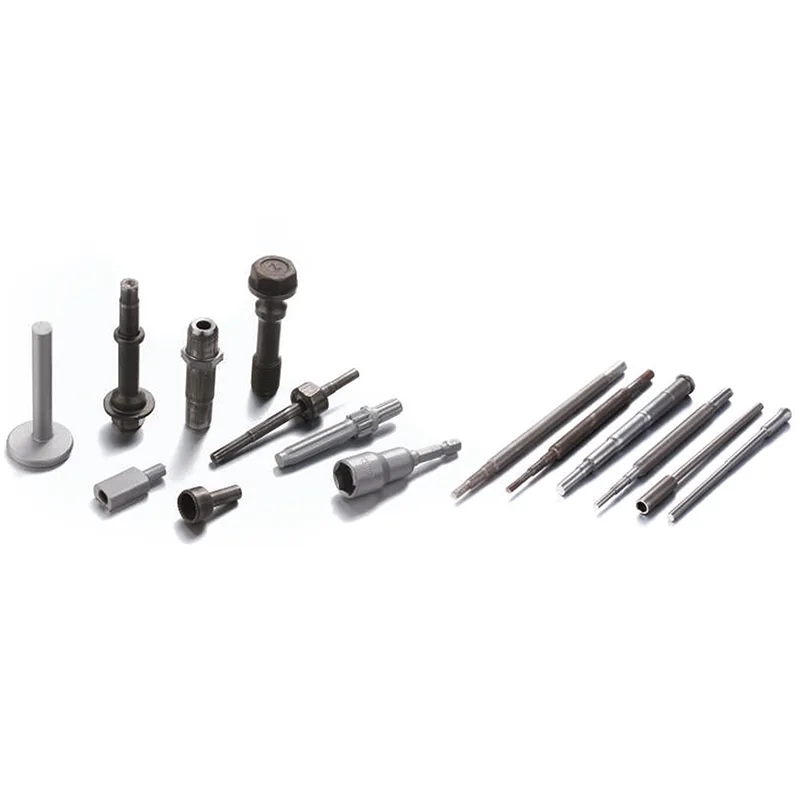

Les principales capacités de formage comprennent :
Transitions multi-diamètres
Formation d'épaule
Fonctionnalités d'extrusion partielle
Géométrie de l'arbre étagée
Développement contrôlé de la cavité
Par rapport aux machines de frappe à froid à station inférieure, cette machine de frappe à froid de pièces à 5 stations améliore le contrôle de la géométrie tout en maintenant des temps de cycle efficaces.
Contrôle de déformation stable à plusieurs étages
Cohérence dimensionnelle améliorée
Risque de fissuration réduit dans les formes complexes
Répartition équilibrée de la charge d'outillage
Convient à la fabrication de volumes moyens à élevés
Cette machine industrielle de frappe à froid est conçue pour les lignes de production continue où la fiabilité et la répétabilité sont essentielles.
Spécialisé dans les machines à tarauder les écrous et les équipements de frappe à froid
Axé sur des solutions de fabrication industrielle orientées vers la précision
Expérience au service des fabricants mondiaux de fixations et de pièces métalliques
Accent mis sur des performances de production stables
Configuration de machine structurée pour les marchés d'exportation
TAICHUANG fournit une assistance professionnelle aux fabricants à la recherche de solutions fiables de machines de frappe à froid en provenance de Chine.
Q1 : Quel est l'avantage d'unMachine de frappe à froid de pièces à 5 stations?
Il permet une déformation progressive sur cinq étapes, améliorant ainsi le contrôle dimensionnel des pièces complexes.
Q2 : Cette machine est-elle adaptée à la production de pièces automobiles ?
Oui, en particulier pour les composants automobiles structurels et techniques nécessitant un formage en plusieurs étapes.
Q3 : Comment se compare-t-il aux machines à 3 stations ?
Les stations supplémentaires améliorent la flexibilité géométrique et réduisent les contraintes de formage par étape.
Q4 : Peut-il prendre en charge une production à grand volume ?
Oui, il est conçu pour les environnements de fabrication industrielle continue.
Q5 : TAICHUANG est-il un fabricant ou un fournisseur ?
TAICHUANG fournit des machines industrielles de frappe à froid et des équipements de taraudage de noix pour les marchés mondiaux.
