Les industries manufacturières qui nécessitent des détails de surface fins et un micro-usinage précis s'appuient souvent sur des équipements spécialisés conçus pour les opérations de gravure et de fraisage à grande vitesse. Le centre d'usinage de gravure et de fraisage est développé pour exécuter ces processus efficacement tout en conservant une précision de positionnement élevée et une excellente qualité de surface.
Contrairement aux centres d'usinage robustes conçus pour des charges de coupe importantes, les machines de gravure et de fraisage se concentrent sur la précision et la vitesse de broche élevée. La machine est équipée d'un système de broche à grande vitesse qui permet des opérations de découpe détaillées sur de petits éléments et des motifs complexes. Cette capacité rend la machine adaptée à la production de composants et de moules de précision où la finition de surface et la précision dimensionnelle sont essentielles.
La structure de la machine est conçue pour maintenir la rigidité tout en permettant un mouvement fluide des axes à grande vitesse. Des guidages linéaires de précision et des systèmes de mouvement servo-entraînés permettent un positionnement précis de l'outil pendant les opérations de gravure et de fraisage. Ces fonctionnalités contribuent à réduire les vibrations d’usinage et à garantir des performances de coupe stables lors des tâches d’usinage détaillées.
Le centre d'usinage de gravure et de fraisage peut effectuer diverses opérations d'usinage, notamment la gravure de précision, le fraisage de contours, la découpe de micro-rainures et la finition de surface. En combinant ces capacités au sein d'un seul système CNC, les fabricants peuvent réaliser une production efficace de pièces complexes nécessitant des détails d'usinage fins.
TAICHUANG fournit cette solution d'usinage de gravure et de fraisage aux fabricants à la recherche d'équipements fiables pour la fabrication de composants de précision.
|
Modèle |
Unité |
RD580 (Machine à cinq broches) |
RD-L650 |

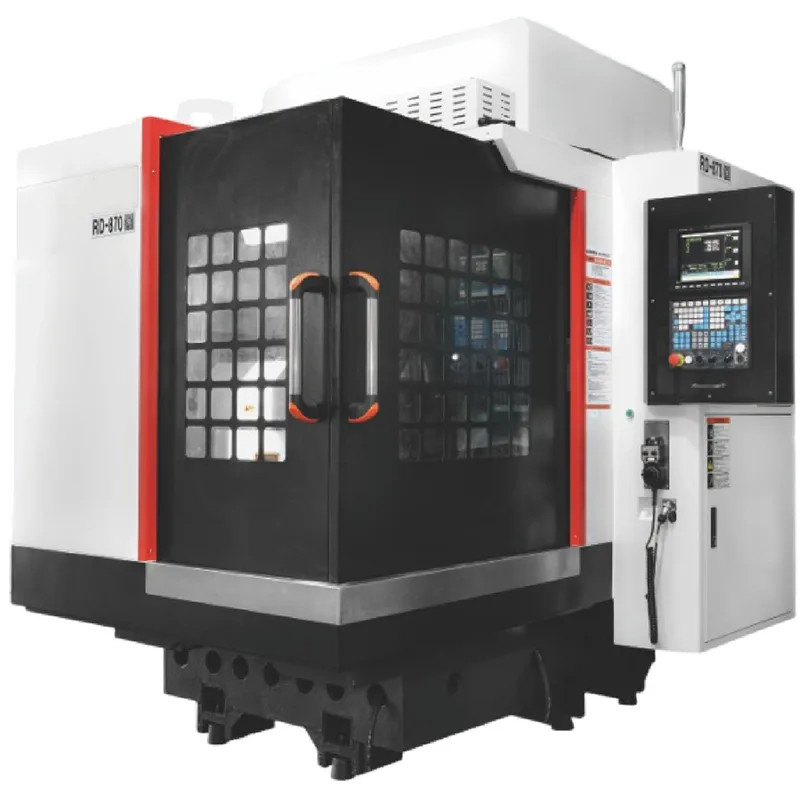

RD-L870 |
|
Accident vasculaire cérébral |
||||
|
Travail sur l'axe X - course |
mm |
590 |
600 |
800 |
|
Travail sur l'axe Y - course |
mm |
320 |
500 |
700 |
|
Tête Z - course axe |
mm |
320 |
250 |
330 |
|
Distance entre le nez de broche et l'établi |
mm |
160 - 480 |
150 - 400 |
140 - 490 |
|
Distance du centre de la broche à la colonne |
mm |
380 |
263 - 480 |
570 |
|
Établi |
||||
|
Taille de l'établi |
mm |
600*380 |
600*500 |
800*700 |
|
Charge maximale |
kilos |
400 |
3300 |
4000 |
|
Nombre d'emplacements en T |
- |
4 |
5 |
5 |
|
T - taille de la fente |
mm |
14 |
18 |
18 |
|
Broche |
||||
|
Vitesse de broche (standard) |
tr/min |
24000 |
24000 |
24000 |
|
Vitesse de broche (en option) |
tr/min |
24 000/36 000 |
24 000/36 000 |
24 000/36 000 |
|
Puissance de broche |
kW |
3,22 (2 séries) / 2,23 (3 séries) |
5,5/7,5 |
5,5/7,5 |
|
Spécification de l'extrémité de la broche |
- |
ER20 |
ER25 |
ER25 |
|
Alimentation |
||||
|
X,Y - avance rapide sur les axes |
mm/min |
30000 |
30000 |
30000 |
|
Avance rapide sur l'axe Z |
mm/min |
30000 |
30000 |
30000 |
|
Avance de coupe à trois axes |
mm/min |
1 à 10 000 |
1 à 10 000 |
1 à 10 000 |
|
Autres |
||||
|
Puissance du moteur à trois axes |
kW |
1,5/1,5/2,6 |
1,5/1,5/2,6 |
1,5/1,5/2,6 |
|

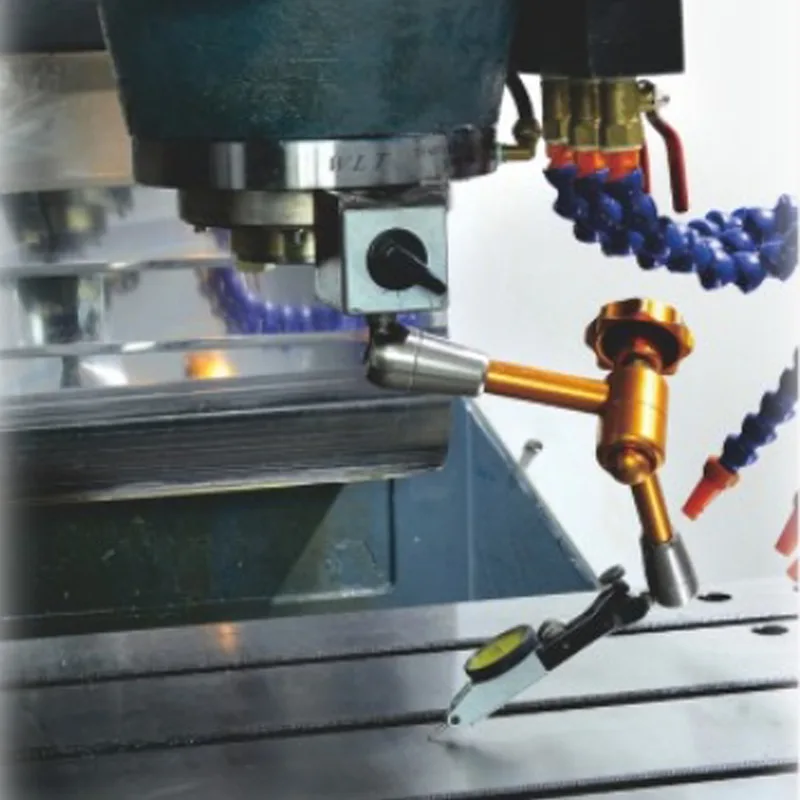

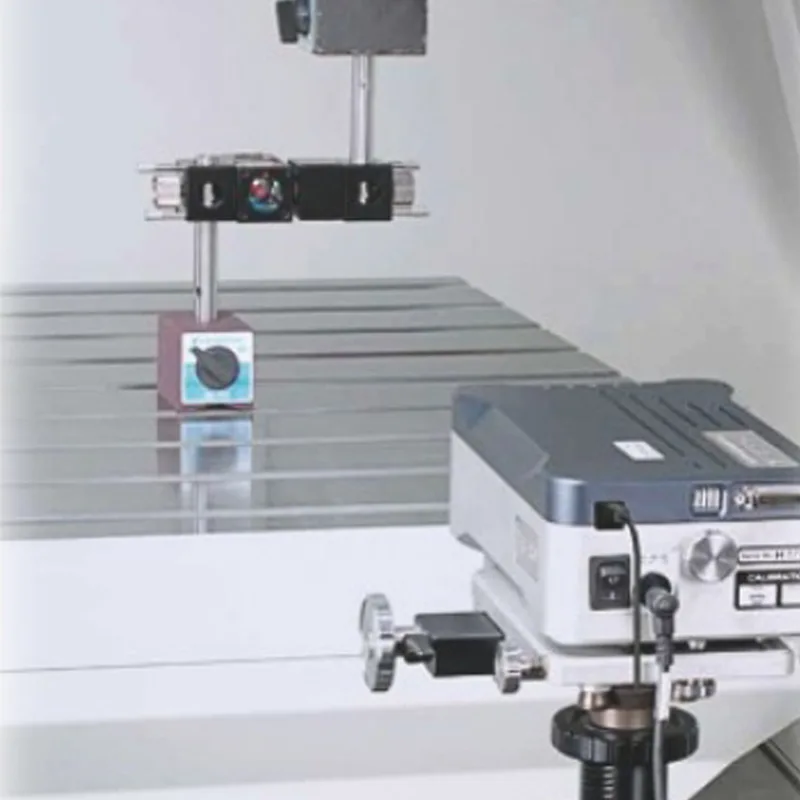

Précision du positionnement |
mm |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|

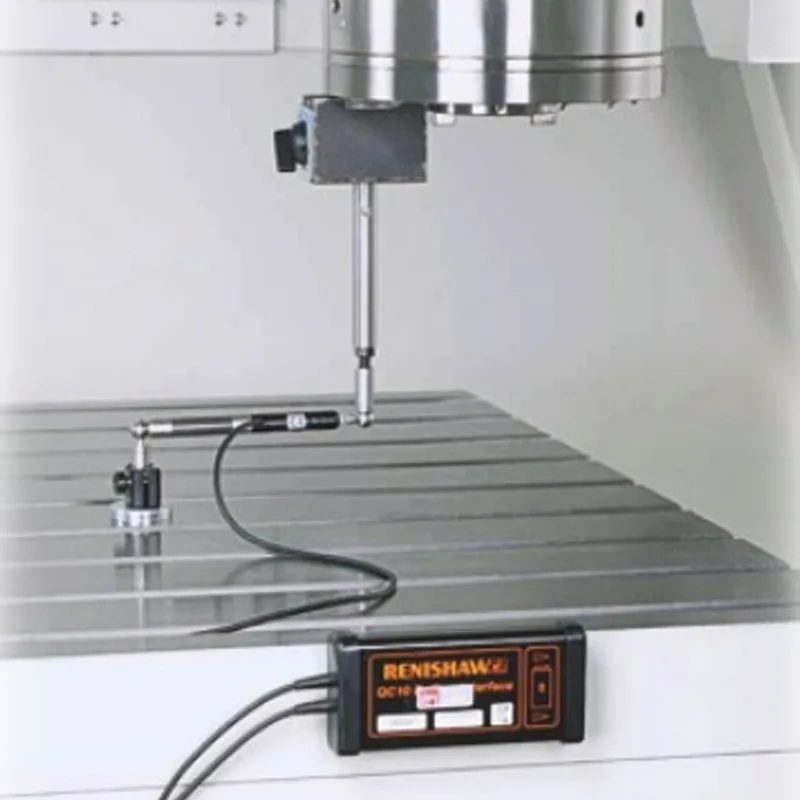

Répétabilité |
mm |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Contrôleur |
- |
1 |
1 |
1 |
|
Pompe à liquide de coupe |
HP |
8 |
8 |
8 |
|
Besoin de puissance |
kva |
5 |
5 |
5 |
|
Spécification de la pression atmosphérique |
bar |
4 - 5 |
4 - 5 |
4 - 5 |
|
Poids de la machine |
kilos |
2000 |
2000 |
2000 |
|
Taille de la machine |
mm |
1600*2100*2300 |
1600*2100*2300 |
1600*2100*2300 |

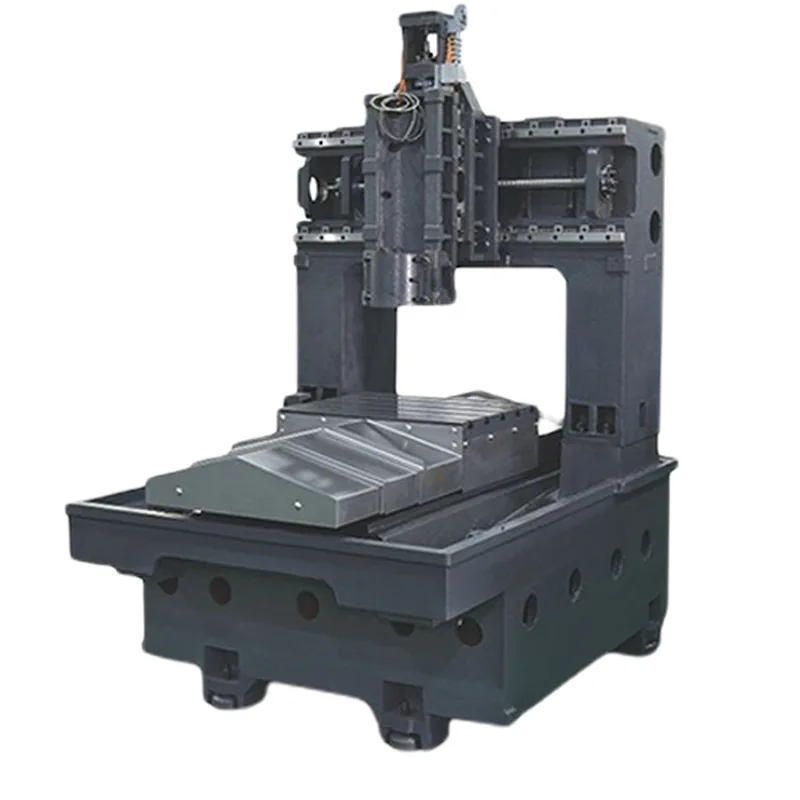

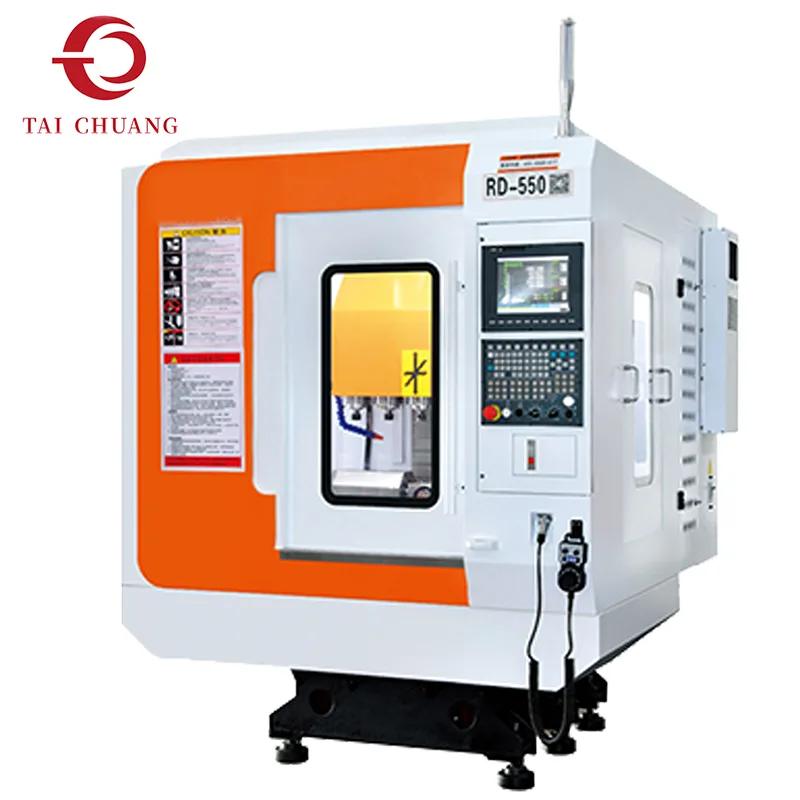

Le centre d'usinage de gravure et de fraisage adopte la technologie intégrée unique de traverse et de lit, avec une structure à haute rigidité de type portique.
Il garantit une haute précision et une durée de vie à long terme des machines, et présente une forte résistance aux tremblements de terre.
Les trois axes adoptent des guides linéaires et des vis à billes importés de haute précision, qui sont résistants à l'usure, ont un faible coefficient de frottement et présentent une précision de positionnement, une flexibilité et un mouvement fluides. Des roulements NSK japonais et des accouplements importés sont utilisés.
La broche électrique à grande vitesse, à couple élevé et de haute précision peut répondre aux exigences de l'usinage à grande vitesse et garantir la précision ; il peut réaliser le fraisage à grande vitesse de petits moules et pièces de précision, avec une précision d'usinage élevée, de faibles vibrations et un faible bruit.
Le système de contrôle adopte les systèmes CNC haute vitesse Taiwan Syntec et LNC, faciles à apprendre et à utiliser.
Le système d'entraînement adopte les systèmes d'entraînement servo japonais Yaskawa et Yamazaki Mazak AC, qui fonctionnent sans problème, offrent d'excellentes performances d'accélération, un faible bruit et une précision de contrôle élevée.
Broche électrique à grande vitesse de 24 000 à 48 000 tr/min. Combinaison parfaite de vitesse de rotation élevée et de vitesse de mouvement élevée.
Trois axes adoptent des guides linéaires, offrant une vitesse rapide et une haute précision.
Le premier choix pour le traitement des moules, des électrodes et des pièces par lots, avec une rentabilité élevée.
Compatible avec le purificateur électrostatique de brouillard d'huile.
Base et colonne élargies, stables et fiables.
Couvercle extérieur entièrement fermé avec système d'échappement pour réduire le brouillard d'huile généré lors de l'usinage à grande vitesse.
Equipé d'une broche haute vitesse et haute précision, garantissant une haute précision d'usinage et une bonne finition.
Associé à un refroidisseur d'huile de broche à grande vitesse pour garantir que les caractéristiques de la broche ne sont pas perdues à cause de la chaleur.
Trois axes adoptent des guides linéaires, avec une vitesse rapide et une haute précision.
A quoi sert un centre d'usinage de gravure et de fraisage ?
Un centre d'usinage de gravure et de fraisage est utilisé pour la gravure de haute précision, le micro-fraisage et l'usinage de surface détaillé de matériaux métalliques et non métalliques.
Qu’est-ce qui différencie cette machine d’un centre d’usinage standard ?
Les machines de gravure et de fraisage sont conçues pour les opérations de découpe légères et à grande vitesse et les tâches d'usinage fins nécessitant une qualité de surface élevée.
Quels matériaux peuvent être traités sur cette machine ?
Les matériaux courants comprennent l’aluminium, le cuivre, le laiton, l’acier inoxydable, les plastiques et d’autres matériaux techniques.
Quelles industries utilisent couramment les centres d’usinage de gravure et de fraisage ?
Des industries telles que la fabrication de moules, la production électronique, la mécanique de précision et la transformation des métaux décoratifs utilisent fréquemment ces machines.
La machine peut-elle effectuer un usinage CNC complexe ?
Oui. La commande CNC permet à la machine d'exécuter des parcours d'outils complexes pour des opérations détaillées de gravure et de fraisage de contours.
