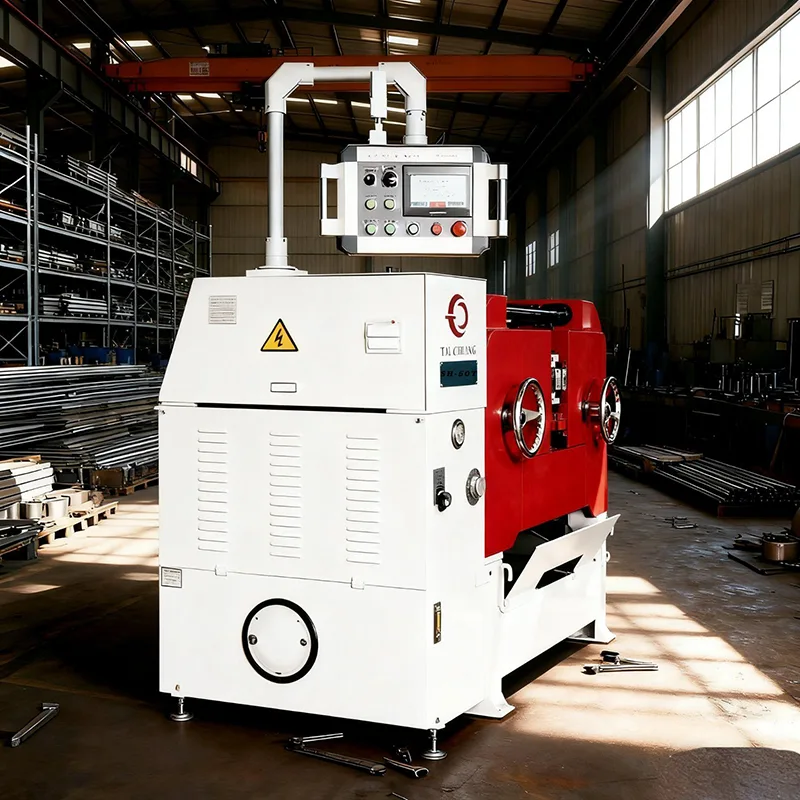

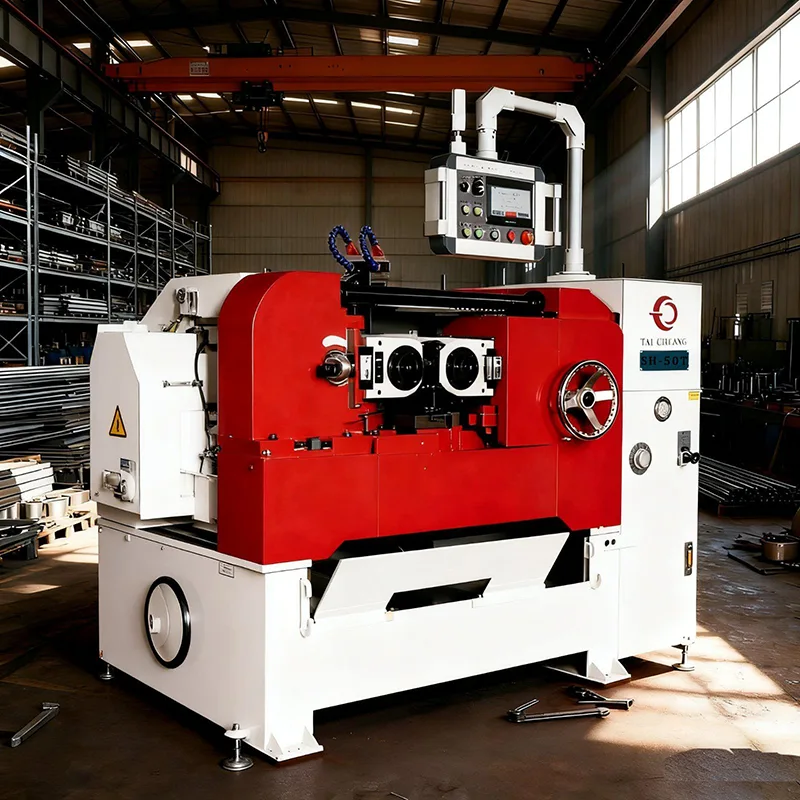

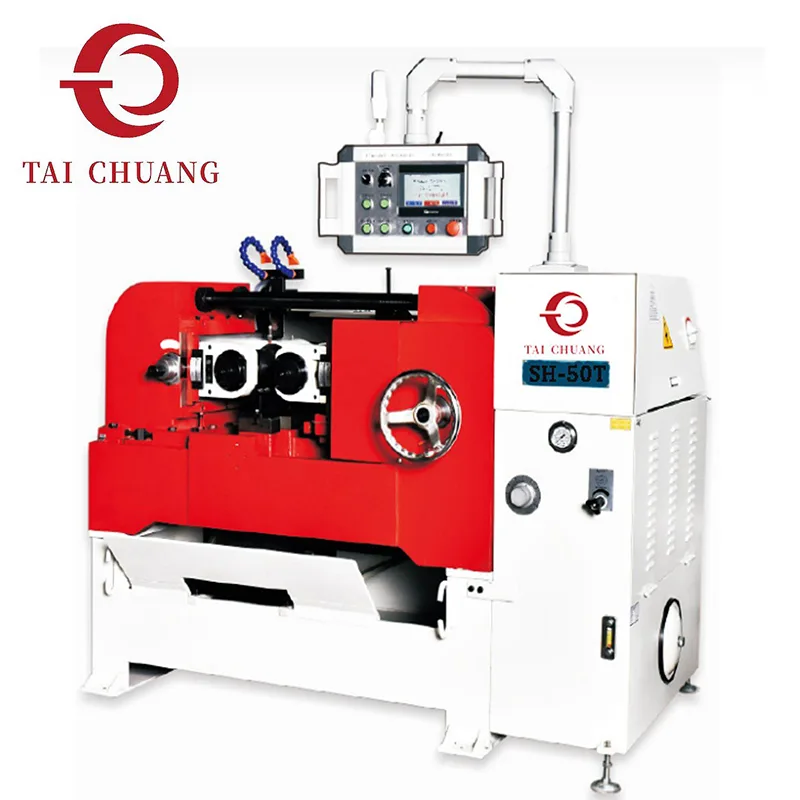

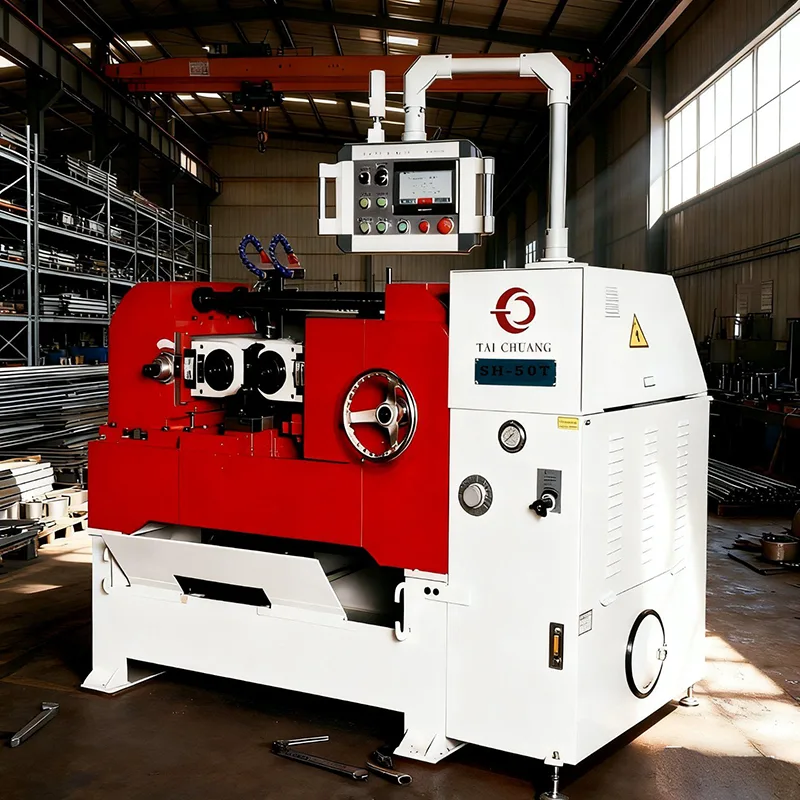

Notre machine à rouler les filets hydrauliques de haute précision pour barres rondes est conçue pour produire des filetages externes sur des barres rondes métalliques par laminage à froid, plutôt que par découpe. Le roulage du filetage préserve la résistance du matériau, améliore la finition de surface et garantit une cohérence dimensionnelle précise. Cette machine est idéale pour les entreprises qui ont besoin de filetages fiables et de haute précision pour des applications exigeantes.
Nous nous concentrons sur la précision, la répétabilité et la durabilité pour garantir un résultat constant même dans des environnements de production continue.
|
Article |
Nom |
SH-80T |
SH-50T |
SH-35T |
SH-20T |
SH-12.5T |
SH-5T |
|
Gamme de fil |
Max.diameter |
Φ100mm |
Φ70 millimètres |
Φ70 millimètres |
Φ60mm |
Φ60mm |
Φ50mm |
|
Min.diameter |
Φ10mm |
Φ6mm |
Φ6mm |
Φ4mm |
Φ3mm |
Φ1,6 mm |
|
|
Pas |
0,6-10 mm |
0,6-6,3 mm |
0,6-6,3 mm |
0,6-4 mm |
0,6-2,5 mm |
0,25-2 mm |
|
|
Plage de longueur (en alimentation) |
5-300mm |
5-200mm |
5-170mm |
5-150mm |
5-70mm |
5-50mm |
|
|
Plage de longueur (à travers l'alimentation) |
Gratuit |
Gratuit |
Gratuit |
Gratuit |
Gratuit |
Gratuit |
|
|
Plage de vitesse |
|
5-40RPM |
0-65 tr/min |
0-65 tr/min |
0-65 tr/min |
0-65 tr/min |
0-100 tr/min |
|
Filières à rouler |
Max.diameter |
Φ250-270mm |
Φ198 millimètres |
Φ198 millimètres |
Φ178mm |
Φ150mm |
Φ100-118mm |
|
Diamètre d'alésage |
Φ110mm |
Φ85 mm |
Φ85 mm |
Φ54mm |
Φ54mm |
Φ50,5 mm |
|
|
Plage de largeur |
50-260mm |
50-200mm |
50-170mm |
50-150mm |
70mm |
50mm |
|
|
Voie clé |
25mm |
18mm |
18mm |
12mm |
12mm |
8mm |
|
|
Broche de matrice |
Max.diameter |
360mm |
220mm |
220mm |
190mm |
160mm |
151mm |
|
Min.diameter |
210mm |
150mm |
150mm |
130mm |
115mm |
90mm |
|
|
Pression de roulement maximale |
80 tonnes |
50 tonnes |
35 tonnes |
20 tonnes |
12,5 tonnes |
5 tonnes |
|
|
Alimentation principale |
30 CV (22,5 kW) |
20HP(15kw) |
15 CV (1,25 kW) |
10HP (7,5 kW) |
7,5 CV (5,6 kW) |
3HP (2,2 kW) |
|
|
Puissance hydraulique |
10HP (7,5 kW) |
7,5 CV (5,6 kW) |
5HP (3,75 kW) |
5HP (2,2 kW) |
3HP (2,2 kW) |
2HP (1,5 kW) |
|
|
|
Puissance du liquide de refroidissement |
1/2HP(0,375kw) |
1/4HP (0,18 kW) |
1/4HP (0,18 kW) |
1/4HP (0,18 kW) |
1/8 CV |
1/8 CV |
|
|
Hauteur du sol au centre de la broche |
1015mm |
1000mm |
1000mm |
1000mm |
820mm |
743mm |
|
|
Espace au sol requis (LxlxH)m/m |
2900*2400*1710mm |
1740*1840*2300mm |
1740*1840*2300mm |
1660*1550*1700mm |
1130*1361*1300mm |
1150*1150*1300mm |
|
Poids |
Poids net |
8500kg |
4000kg |
3500kg |
2250kg |
1600kg |
1200kg |
|
Poids brut |
9100kg |
4500kg |
3600kg |
2500kg |
1850kg |
1450kg |
La machine à rouler les filetages de barres rondes hydrauliques de haute précision TAICHUANG est largement utilisée dans de nombreuses industries ayant des exigences élevées en matière de résistance et de précision des filetages. Nous avons accumulé une riche expérience en matière d'applications et des cas clients stables sur les marchés mondiaux.
Dans l'industrie automobile, elle traite des boulons de moteur, des arbres de transmission, des connecteurs de châssis et des boulons de roue à haute résistance. Le fil laminé à froid a une force de traction plus élevée et une durée de vie plus longue, répondant pleinement aux normes de sécurité automobile.
En tant que fournisseur de marque professionnel, TAICHUANG attache une grande importance à la qualité des produits et aux performances de sécurité. Toutes nos machines à rouler les filets hydrauliques pour barres rondes de haute précision sont conformes aux normes internationales de sécurité et aux systèmes de gestion de la qualité.
Nous fournissons des documents de certification complets, notamment la certification CE, les rapports d'inspection des matériaux, les rapports de test du système hydraulique, les dossiers de test en usine et les manuels d'utilisation. Avant la livraison, chaque machine subira pas moins de 8 heures d'essais continus, de tests de précision du filetage, de stabilité de pression et de bruit pour garantir que les clients reçoivent un équipement qualifié et prêt à l'emploi.
Nous utilisons un emballage d'exportation professionnel pour protéger la machine lors du transport longue distance. L'ensemble de la machine est recouvert d'un film résistant à l'humidité, fixé avec une boîte en bois solide pour éviter les collisions et les dommages. Pour le transport maritime, nous pouvons coopérer avec votre transitaire désigné ou organiser des canaux logistiques fiables pour vous. Nous terminerons la production, les tests et l'emballage dans le délai de livraison convenu et fournirons la liste de colisage, la facture commerciale, le connaissement et d'autres documents de déclaration en douane pour vous aider à dédouaner en douceur.
