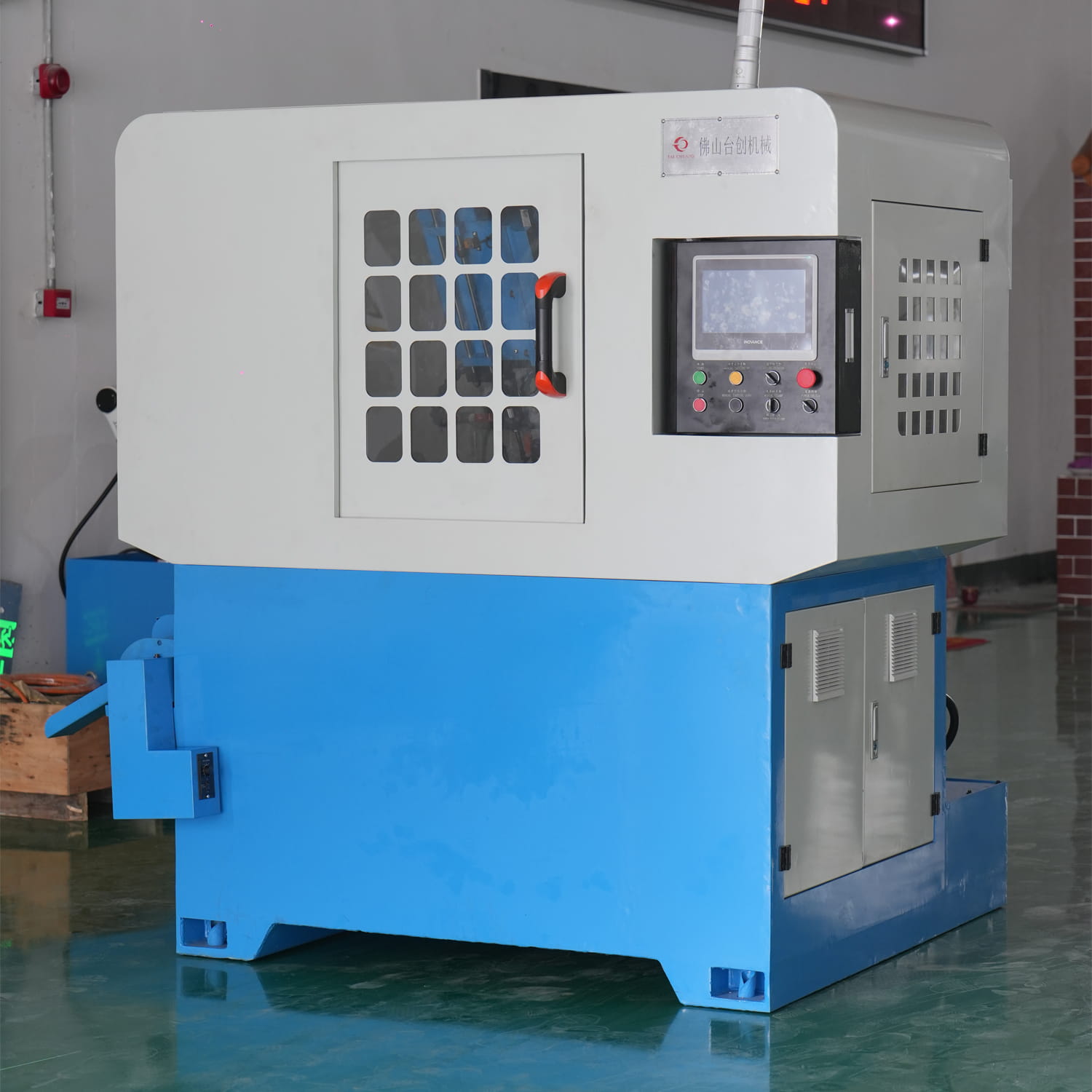

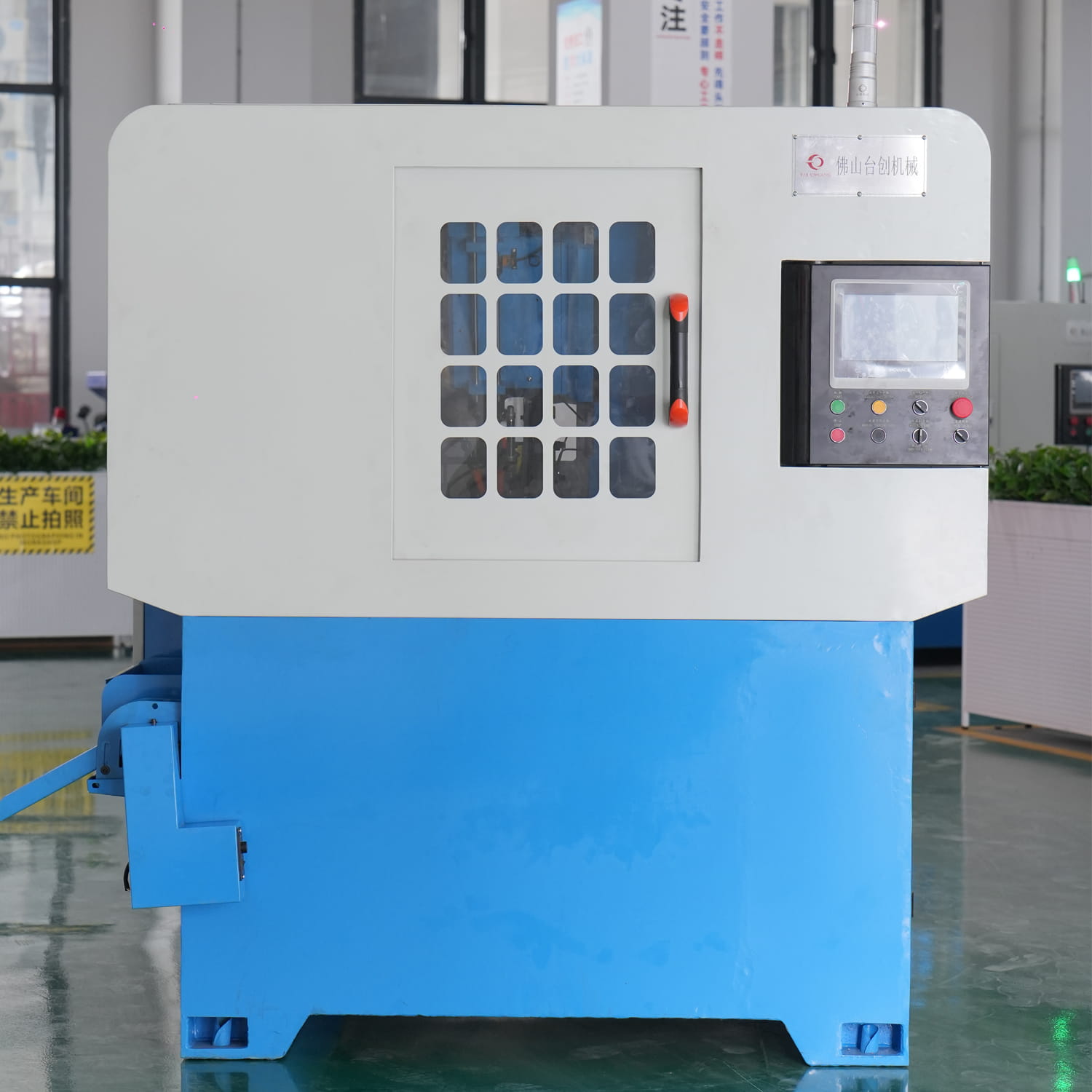

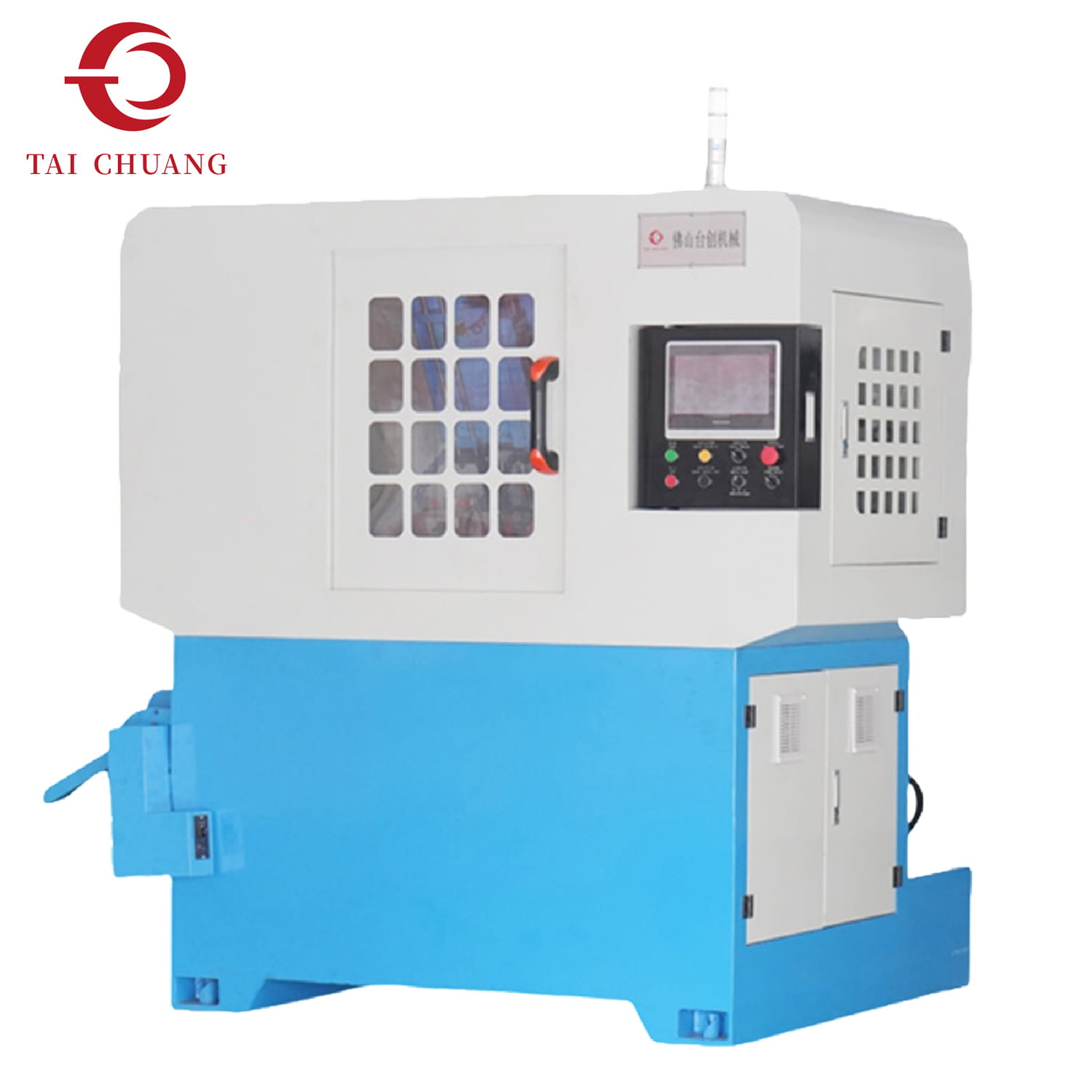

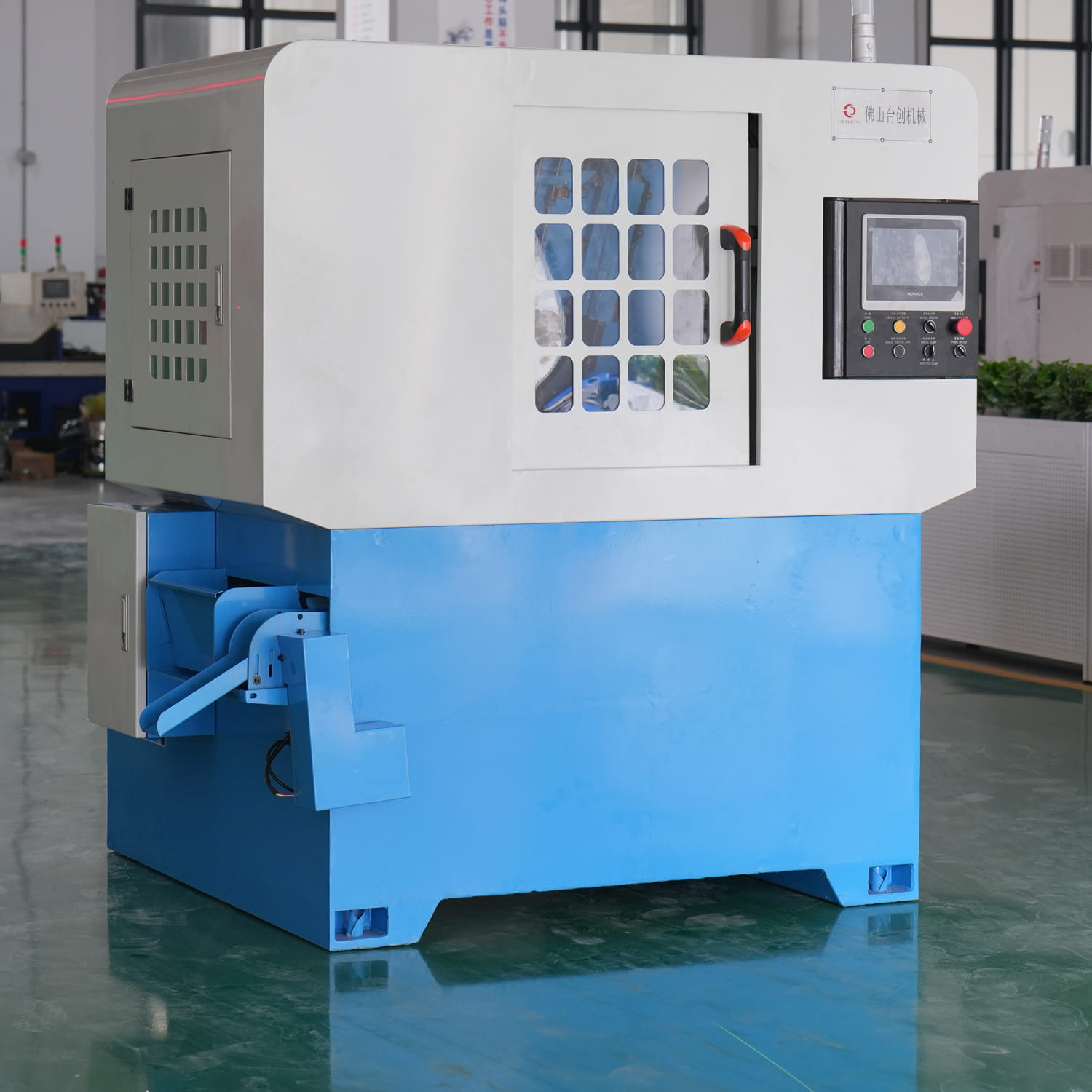

La machine à tarauder les écrous à mouvement alternatif TAICHUANG adopte une structure de taraudage à mouvement alternatif pour traiter les écrous pièce par pièce via des cycles d'alimentation et de taraudage automatiques continus. Conçue pour la production intensive, cette machine à tarauder les écrous pour fixations de camions prend en charge une configuration flexible des spécifications de taraudage et des vitesses de fonctionnement en fonction des dimensions des écrous, des propriétés des matières premières et de la capacité de production ciblée. Il gère efficacement les écrous standard et non standard largement adoptés par les fabricants de fixations vietnamiens approvisionnant les secteurs de l'automobile, des motos, des camions, des machines, de la construction et de l'industrie générale.
|
Article |
Nom |
Paramètre |
Nom |
Paramètres/Marque |
|
|
Base de coulée |
Course de palette |
0-270mm |
Servomoteur de broche principale |
4,4 kW/1 500 tr/min |
M18-M24 Serrage par pression d'air |
|
Course de coulissement de la broche principale |
0-180mm |
Servomoteur d'alimentation |
1,8 kW/1 500 tr/min |
||
|
Nombre de broches principales |
1 |
Réducteur |
1:4 |
||
|
Vis à billes d'alimentation |
SFNUR3205X420 |
Servomoteur de broche principale |
5,5 kW/1 500 tr/min |
M24-M30 Serrage par pression d'air |
|
|
Piste de coupe |
Angle de coupe |
Angle de 22 degrés |
Servomoteur d'alimentation |
1,8 kW/1 500 tr/min |
|
|
Mode luminaire |
Fixation pour platine vinyle |
Diamètre maximum du plateau tournant : ∅270 |
Réducteur |
1:4 |
|
|
Cylindre d'alimentation |
Cylindre |
Airtac MA40X175SCA |
Servomoteur de broche principale |
5,5 kW/1 500 tr/min |
M24-M36 Serrage par pression d'air |
|
Cylindre de serrage |
Cylindre d'huile |
CX-SD80X70B |
Servomoteur d'alimentation |
1,8 kW/1 500 tr/min |
|
|
Productivité par broche |
5-10 pièces/min |
Réducteur |
1:5 |
||
|
Conseil |
Moteur de pompe de refroidissement |
Puissance:120w-débit:20L/min |
Servomoteur de broche principale |
7,5 kW/1 500 tr/min |
M27-M42 Serrage par pression d'air |
|
Moteur de l'unité hydraulique |
Puissance : 0,75 KW de cylindrée VP15 |
Servomoteur d'alimentation |
1,8 kW/1 500 tr/min |
||
|
Dimensions hors tout |
2010×1900×2200mm |
Réducteur |
|
||
|
Poids de l'équipement |
Environ 2800kg |
|
Airtac |
||
|
Écran tactile |
Inovance/Siemens |
KA |
CHNT |
||
|
Moteur principal |
Inovance/Siemens |
Interrupteur d'alimentation |
IDCE |
||
|
Disjoncteur |
CHNT |
|
OMRON |
||
|
Contacteur |
CHNT |
Capteur de cylindre |
Airtac |
||
Une structure alternative est particulièrement utile lorsque les fabricants ont besoin de performances de taraudage stables tout en conservant une configuration de machine relativement simple.
Par rapport aux opérations de taraudage manuelles ou semi-automatiques, une machine à tarauder automatique à mouvement alternatif peut réduire le travail répétitif, améliorer la cohérence de la production et maintenir une qualité de filetage plus uniforme tout au long d'un lot de production.
Pour les usines vietnamiennes qui augmentent leur production ou remplacent leurs anciens équipements de taraudage manuel, ce type de taraudeuse constitue un moyen pratique d'augmenter l'automatisation sans modifier l'ensemble du processus de fabrication.
Les principaux avantages comprennent :
Opération d'alimentation et de taraudage automatique
Traitement cohérent du thread interne
Convient à différentes tailles et matériaux d'écrous
Manipulation manuelle réduite pendant la production
Cycle de taraudage stable pour une production continue
Opération facile grâce à un système de contrôle industriel
Fonctions de détection et d'alarme automatiques
Convient aux lignes de production de fixations et d'écrous
Disponible avec différentes configurations selon les exigences de production
La machine à tarauder les écrous à mouvement alternatif est conçue autour d'un cycle de production automatique.
1. Alimentation automatique des noix

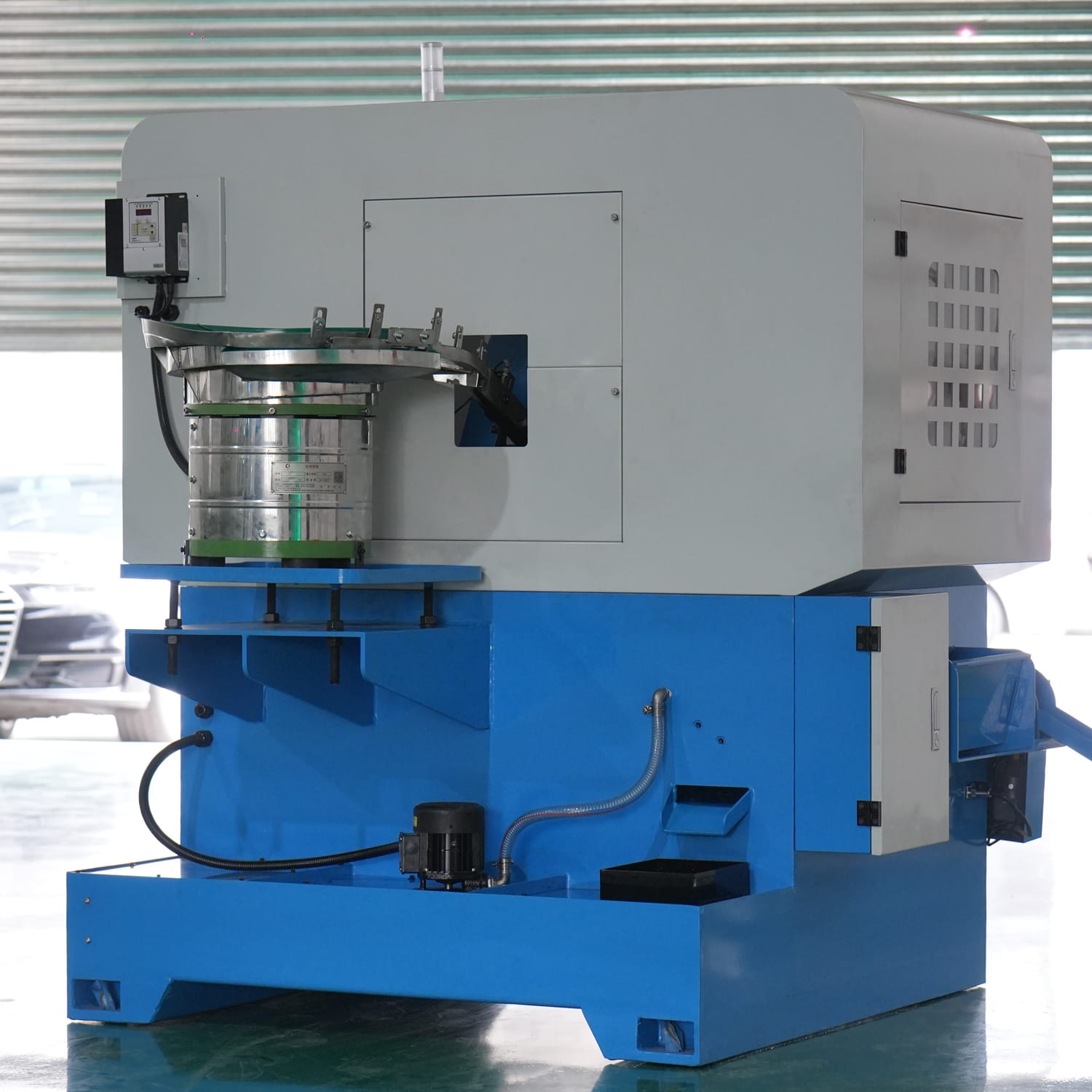

Les noix sont fournies à la machine via un système d'alimentation automatique. Le mécanisme d'alimentation permet de maintenir un approvisionnement continu en pièces et réduit le chargement manuel.
2. Positionnement des écrous
La pièce est positionnée avec précision avant le taraudage. Un positionnement stable est important pour maintenir la qualité du filetage et réduire le risque de filetage défectueux.
3. Taraudage automatique
L'unité de taraudage effectue l'usinage du filetage interne selon les spécifications sélectionnées. Le mouvement alternatif permet à la machine de terminer efficacement le cycle de taraudage.
4. Décharge de noix finie
Après le taraudage, l'écrou fini est déchargé automatiquement et peut passer au prochain processus de production ou d'inspection.
Ce flux de travail rend la machine adaptée aux fabricants qui doivent traiter de grandes quantités d'écrous avec une qualité de filetage reproductible.
Qu'est-ce qu'une machine à tarauder les écrous à mouvement alternatif ?
Une machine à tarauder les écrous à mouvement alternatif est une machine automatique conçue pour couper les filetages internes des écrous. L'unité de taraudage effectue un cycle de taraudage alternatif tandis que les pièces sont automatiquement alimentées et positionnées.
Quels types de noix cette machine peut-elle traiter ?

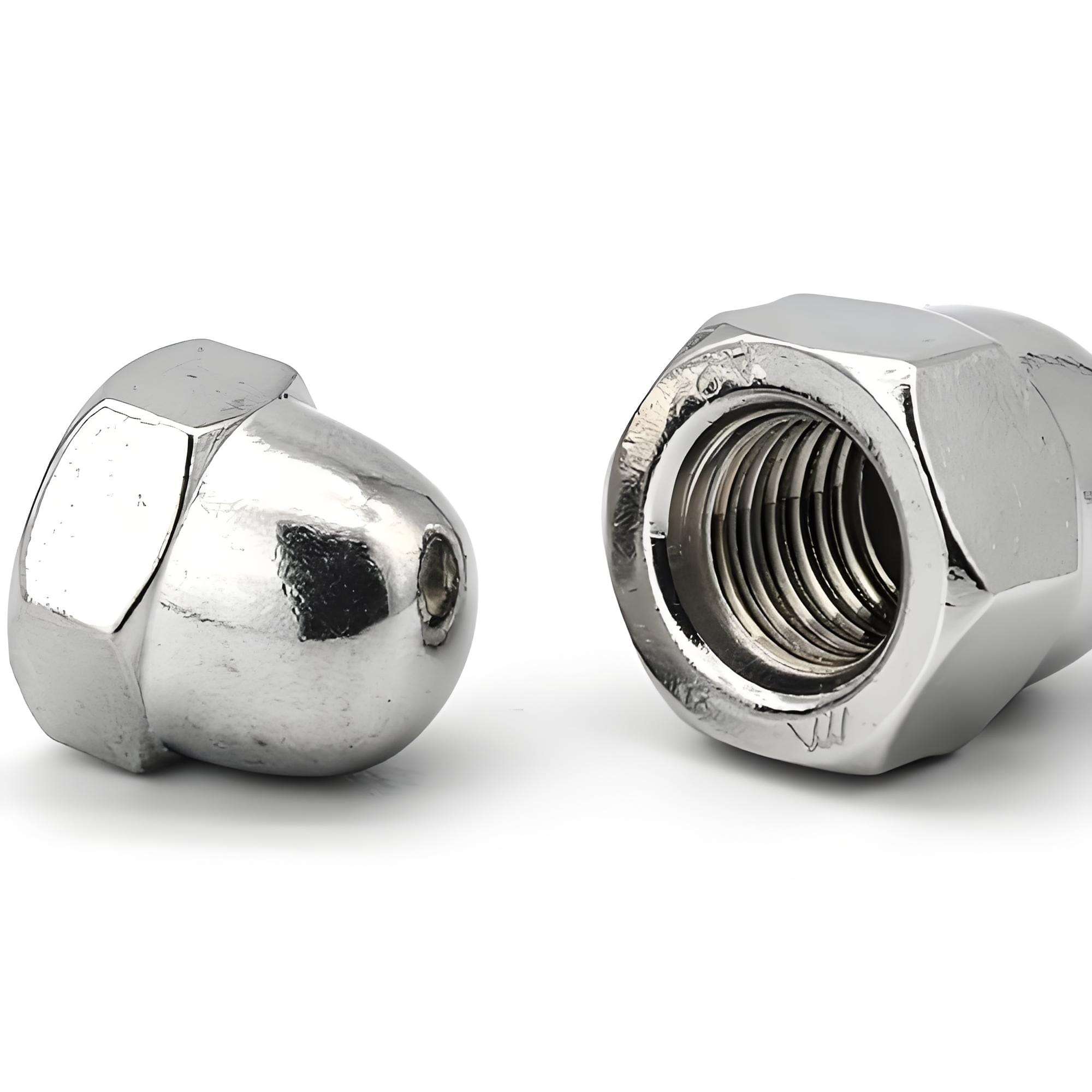

Il peut être configuré pour différents types d'écrous, notamment les écrous hexagonaux, les écrous à embase, les contre-écrous et autres fixations métalliques, en fonction de leurs dimensions et des exigences de taraudage.
La machine peut-elle traiter des écrous en acier inoxydable ?
Oui. Les écrous en acier inoxydable peuvent être traités lorsque la configuration de la machine, le taraud, les conditions de coupe et le système de lubrification sont correctement sélectionnés pour le matériau.
Cette machine à tarauder les noix est-elle adaptée aux usines vietnamiennes ?
Oui. La machine convient aux fabricants de fixations et aux usines de composants industriels au Vietnam qui nécessitent un traitement automatique du filetage interne.
Comment choisir la bonne machine à tarauder les écrous à mouvement alternatif ?
Les principaux facteurs comprennent la taille de l'écrou, les spécifications du filetage, le matériau, la profondeur de taraudage et la capacité de production requise. L'envoi d'un dessin d'écrou ou d'un échantillon permet à TAICHUANG de recommander une configuration plus adaptée.
Pouvez-vous tester notre noix avant de passer une commande ?
Les clients peuvent fournir des échantillons d'écrous, des dessins et des exigences de traitement pour l'évaluation de la machine et la discussion technique. Contactez TAICHUANG pour discuter de votre application.
