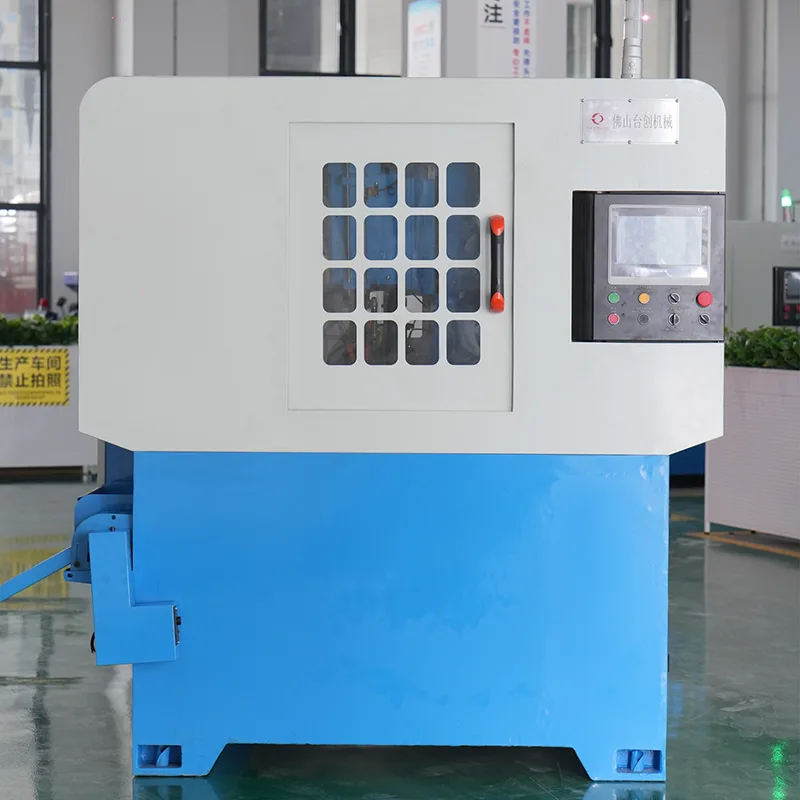

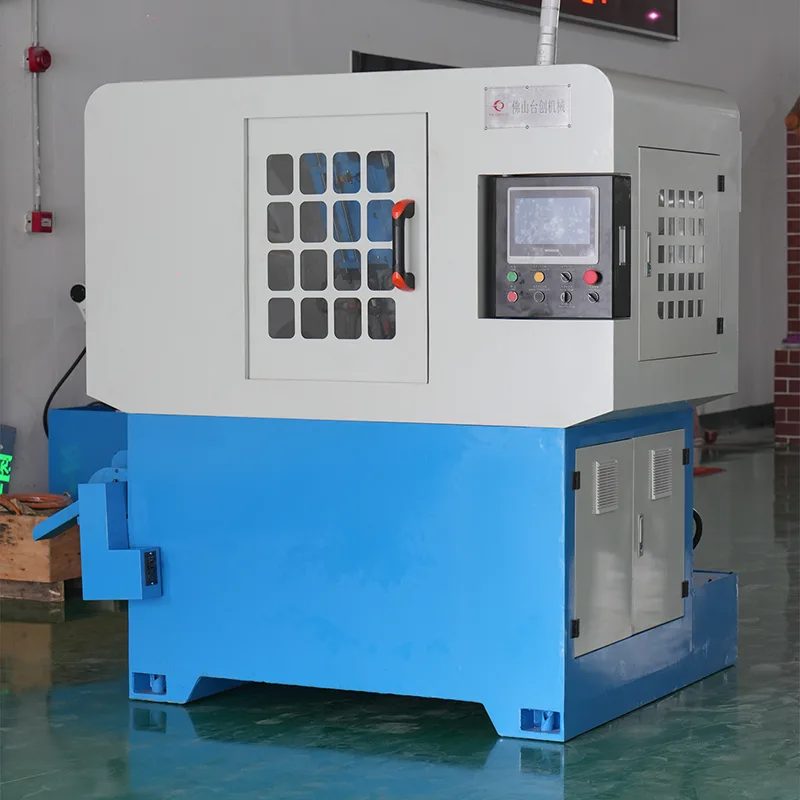

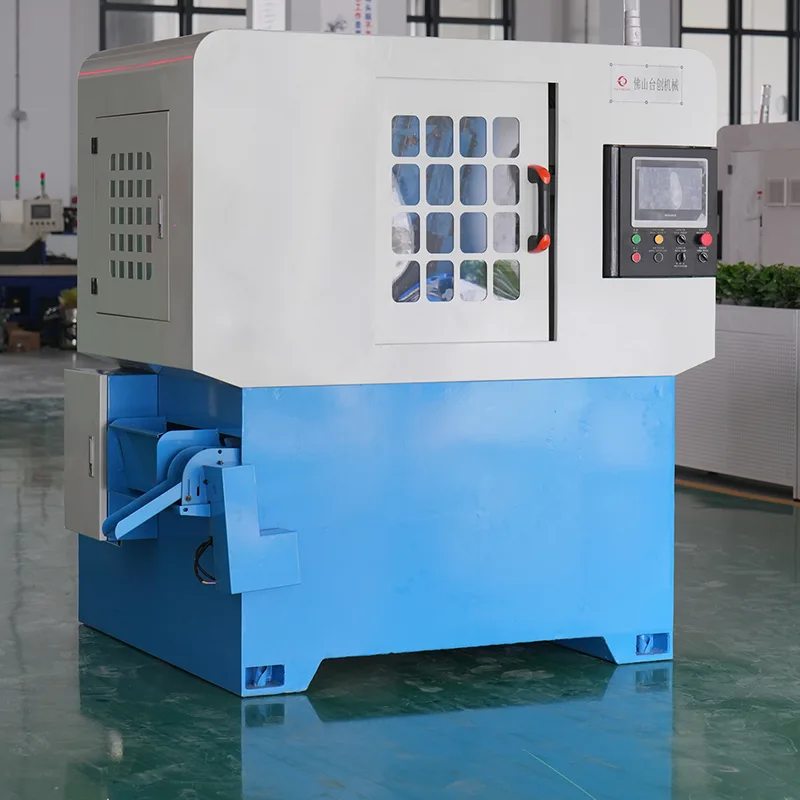

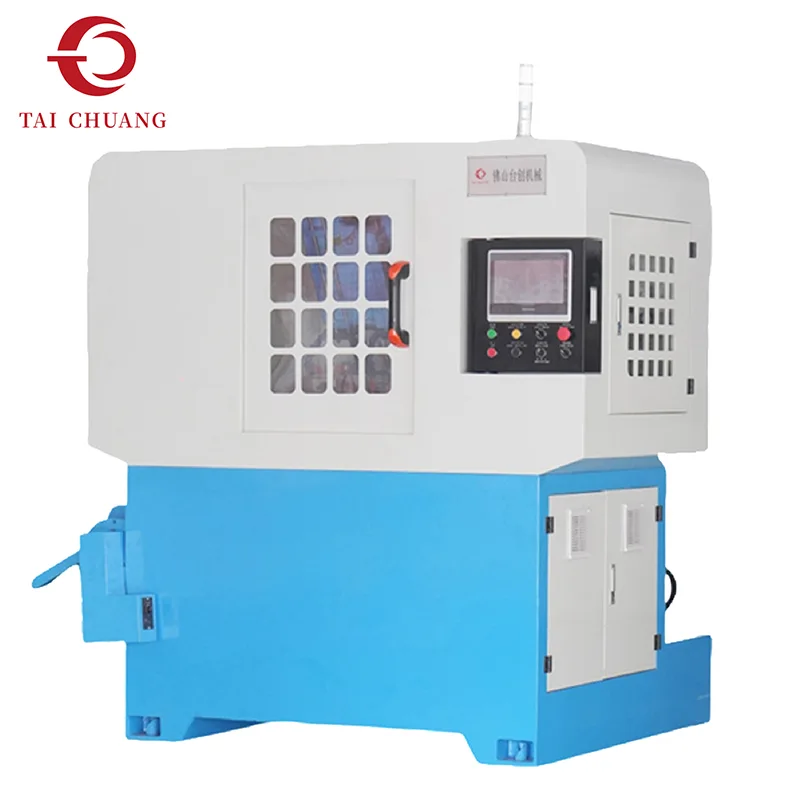

La TCST-42RS-1-SSF est une machine à tarauder les écrous à mouvement alternatif vertical à broche unique développée pour la production d'écrous de grande taille. Par rapport aux modèles plus petits, cette machine met l'accent sur le mouvement de taraudage contrôlé et la stabilité structurelle pour garantir une qualité de filetage fiable. De nombreux clients choisissent ce modèle lorsqu'ils ont besoin d'un meilleur contrôle du taraudage pour des écrous plus gros sans passer à des configurations multibroches.
Développée pour des exigences de rendement plus élevées, la machine à tarauder les écrous alternatifs verticaux pour trous borgnes TCST-42RS-2-SSF de TAICHUANG, un fournisseur chinois, fournit un taraudage synchronisé avec un flux de production constant. Les doubles broches fonctionnent selon une logique de contrôle unifiée, contribuant ainsi à maintenir une qualité de filetage uniforme. Ce modèle prend en charge la planification de la production à long terme sans augmenter la complexité opérationnelle.
|
Nom du produit |
Machine à tarauder les écrous alternatifs verticaux pour trous borgnes |
|
Plage de taraudage |
M18-M42 |
|
Couleurs disponibles |
Couleur bleue, ou selon demande |
|
Les normes qui suivent |
ISO、CE |
|
Mode luminaire |
Fixation pour platine vinyle |
|
MOQ |
1 |
|
Délai de production |
Environ 1 mois |
|
Durée de garantie |
1 an pour une utilisation normale |
|
Délai de paiement |
Dépôt TT30%, solde 70% payé avant expédition |
|
Port de chargement FOB |
Nansha, Chine |
|
Lieu d'origine |
Foshan, Chine |
| Article | Nom | Paramètre | Nom | Paramètres/Marque | |
| Base de coulée | Course de palette | 0-270mm | Servomoteur de broche principale | 4,4 kW/1 500 tr/min | M18-M24 Serrage par pression d'air |
| Course de coulissement de la broche principale | 0-180mm | Servomoteur d'alimentation | 1,8 kW/1 500 tr/min | ||
| Nombre de broches principales | 1 | Réducteur | 1:04 | ||
| Vis à billes d'alimentation | SFNUR3205X420 | Servomoteur de broche principale | 5,5 kW/1 500 tr/min | M24-M30 Serrage par pression d'air | |
| Piste de coupe | Angle de coupe | Angle de 22 degrés | Servomoteur d'alimentation | 1,8 kW/1 500 tr/min | |
| Mode luminaire | Fixation pour platine vinyle | Diamètre maximum du plateau tournant : ∅270 | Réducteur | 1:04 | |
| Cylindre d'alimentation | Cylindre | Airtac MA40X175SCA | Servomoteur de broche principale | 5,5 kW/1 500 tr/min | M24-M36 Serrage par pression d'air |
| Cylindre de serrage | Cylindre d'huile | CX-SD80X70B | Servomoteur d'alimentation | 1,8 kW/1 500 tr/min | |
| Productivité par broche | 5-10 pièces/min | Réducteur | 1:05 | ||
| Conseil | Moteur de pompe de refroidissement | Puissance:120w-débit:20L/min | Servomoteur de broche principale | 7,5 kW/1 500 tr/min | M27-M42 Serrage par pression d'air |
| Moteur du groupe hydraulique | Puissance : 0,75 KW de cylindrée VP15 | Servomoteur d'alimentation | 1,8 kW/1 500 tr/min | ||
| Dimensions hors tout | 2010×1900×2200mm | Réducteur | 1:07 | ||
| Poids de l'équipement | Environ 2800 kg | Surcharge thermique | Airtac | ||
| Écran tactile | Inovance/Siemens | KA | CHNT | ||
| Moteur principal | Inovance/Siemens | Interrupteur d'alimentation | IDCE | ||
| Disjoncteur | CHNT | Capteur d'origine | OMRON | ||
| Contacteur | CHNT | Capteur de cylindre | Airtac | ||
La machine à tarauder les écrous alternatifs verticaux pour trous borgnes utilise une structure de taraudage conçue pour contrôler soigneusement la profondeur de coupe du filetage.
Les éléments mécaniques importants comprennent :
Broche de taraudage verticale alternative
Mécanisme de profondeur de taraudage contrôlée
Structure de positionnement d'écrou stable
Configuration du cycle de taraudage réglable
Bâti de machine industrielle pour un fonctionnement continu
Cette structure permet un mouvement de taraudage précis lors du traitement des filetages de trous borgnes.

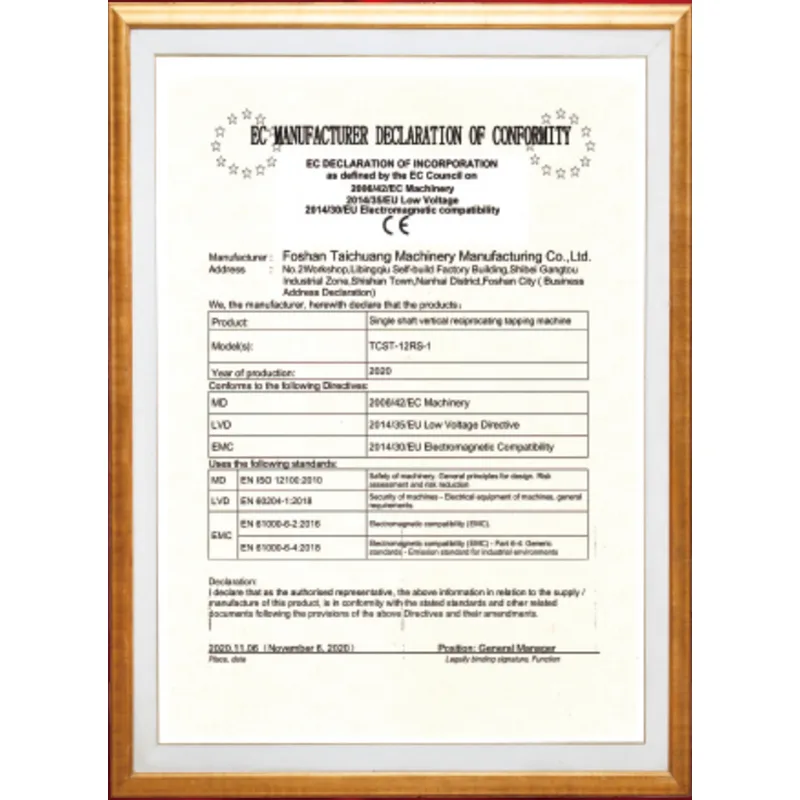

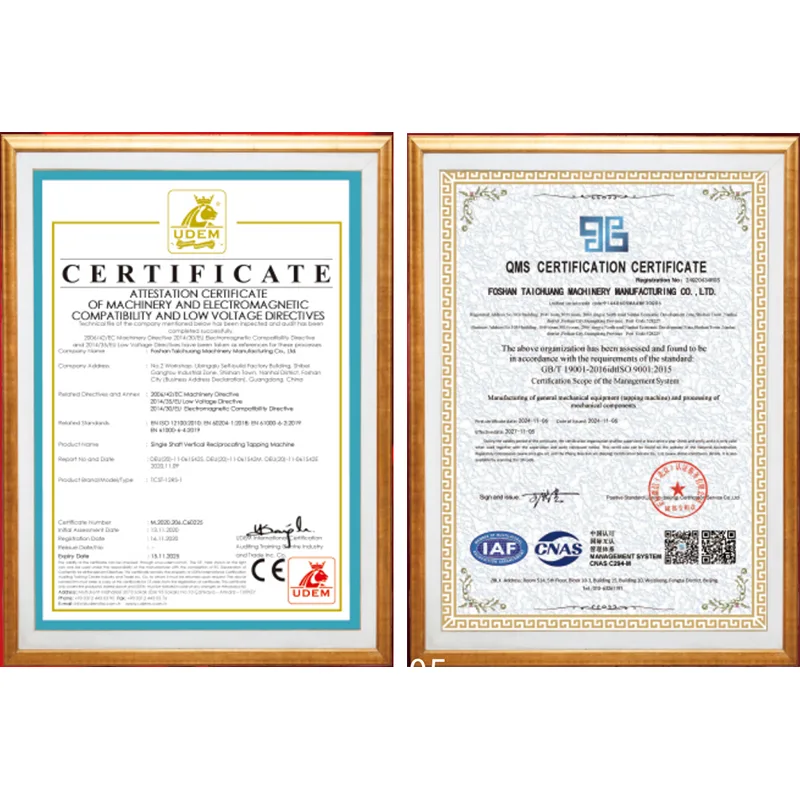

L'assurance qualité est un élément essentiel de notre processus de fabrication. TAICHUANG fonctionne sous un système de gestion de qualité interne strict, couvrant l'usinage, l'assemblage, l'inspection et les tests finaux.
Nous sommes fiers de confirmer que :
Notre usine fonctionne selon les normes de gestion de la qualité ISO
Nos machines sont conformes aux exigences de certification CE pour les marchés export
Chaque machine est testée avant la livraison pour garantir un fonctionnement stable
Ces certifications aident nos clients à respecter les normes de conformité internes et simplifient l'approbation des machines sur les marchés internationaux.

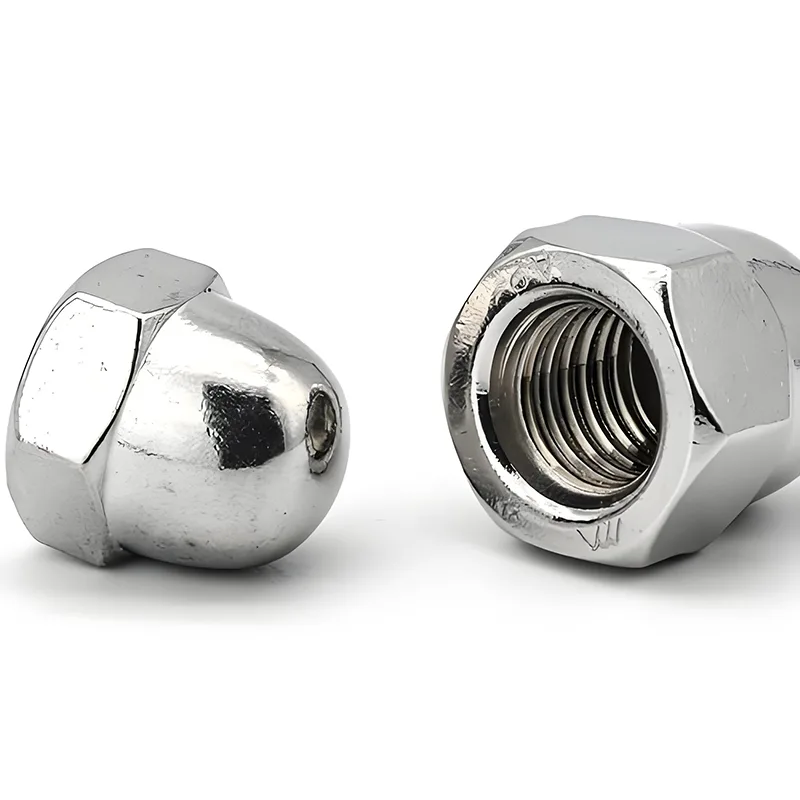

Les applications courantes incluent :
Production de fixations automobiles
Composants de machines industrielles
Fixations d'assemblage mécanique
Fabrication de quincaillerie de construction
Systèmes de fixation de précision
La machine à tarauder les écrous prend en charge les processus de fabrication où des écrous filetés à trou borgne sont nécessaires.
Les clients choisissent ce modèle car il offre un équilibre fiable entre contrôle, simplicité et sortie stable. Il est souvent utilisé comme solution de production à long terme pour les noix de grande taille.
1. Entièrement automatique
2. Contrôle du système CNC
3. Couverture complète
4. Moniteur IHM
5. Broche simple ou broches doubles pour votre option
6. Double servomoteur
7. Mouvement alternatif vertical

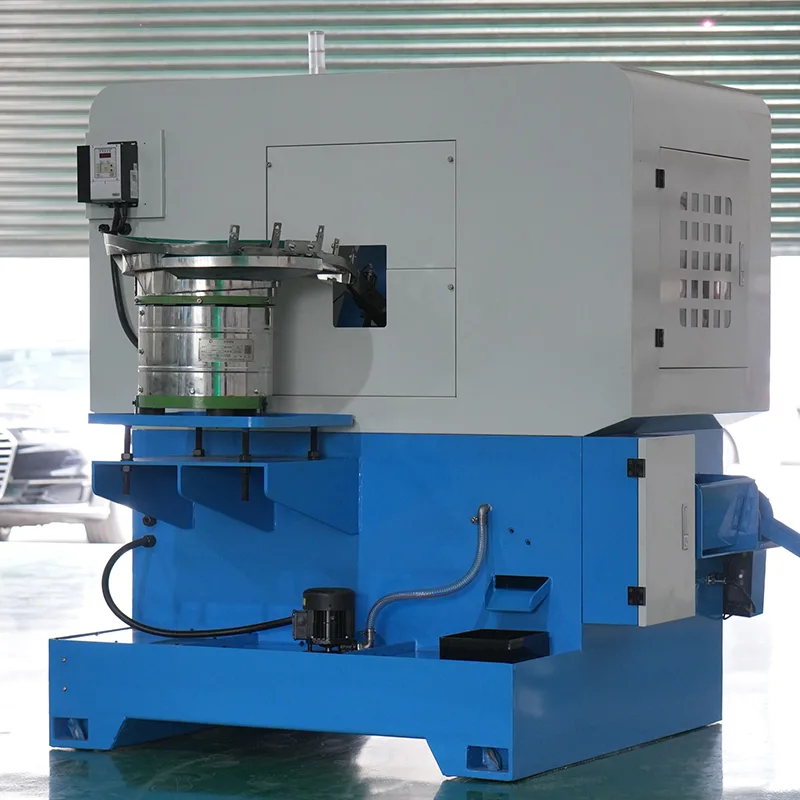

8. Mangeoire à bol vibrant
9. Appuyez sur l'alarme de vis cassée
10. Alarme manque de matériel
11. Pièces défectueuses automatiquement séparées
Un opérateur peut-il gérer plusieurs machines ?
Oui. Le fonctionnement entièrement automatique permet à un opérateur de gérer plusieurs machines en même temps.
La machine prend-elle en charge le fonctionnement multibroches ?
Oui, modèles simples, doubles et multipostes disponibles.
Quelle est la stabilité de la machine lors d’un fonctionnement à long terme ?
La structure rigide garantit un fonctionnement stable 24h/24 et 7j/7.
