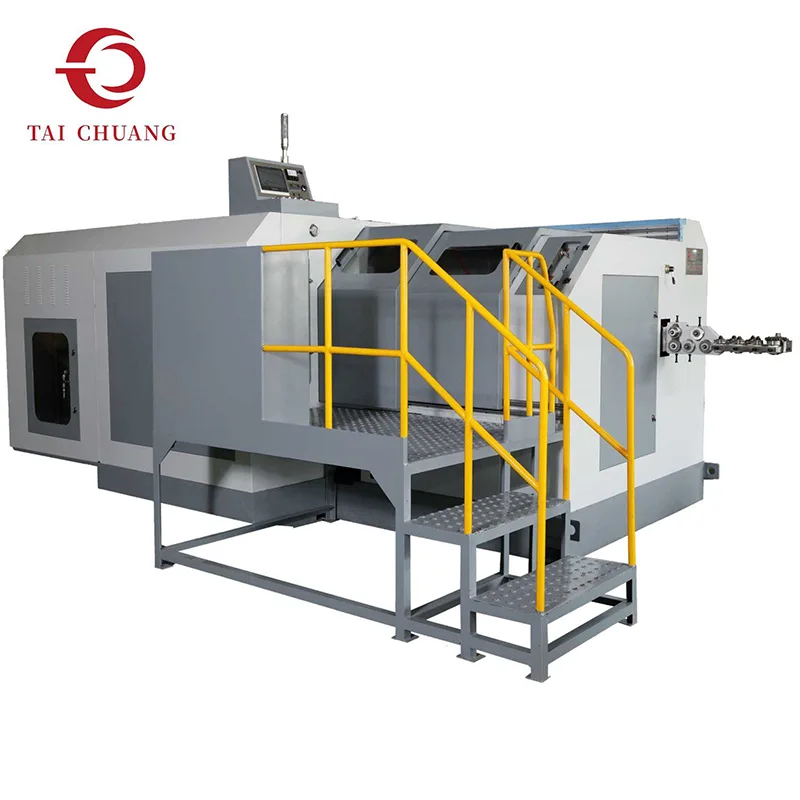

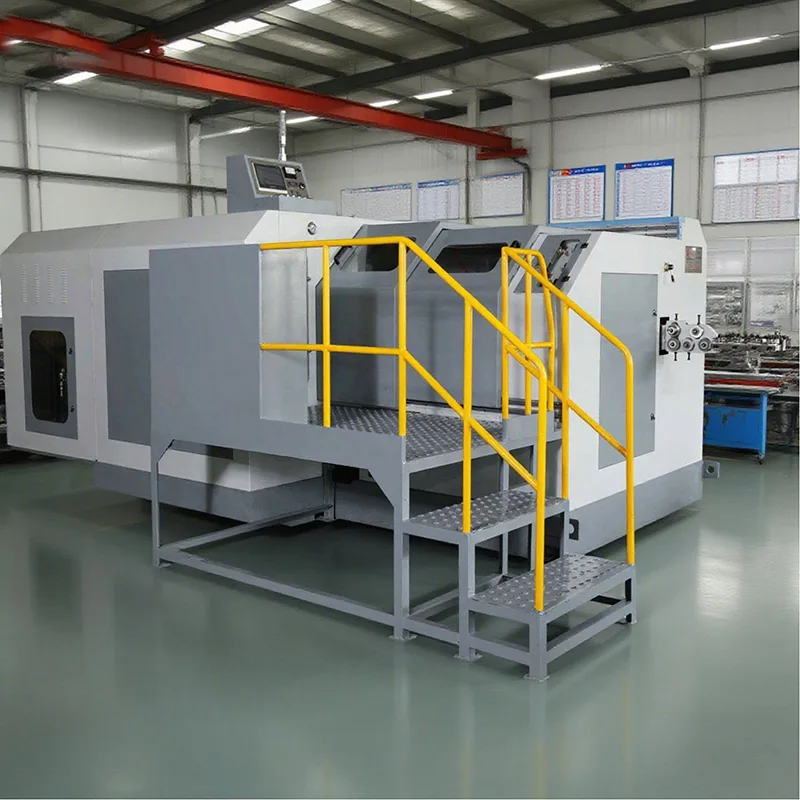

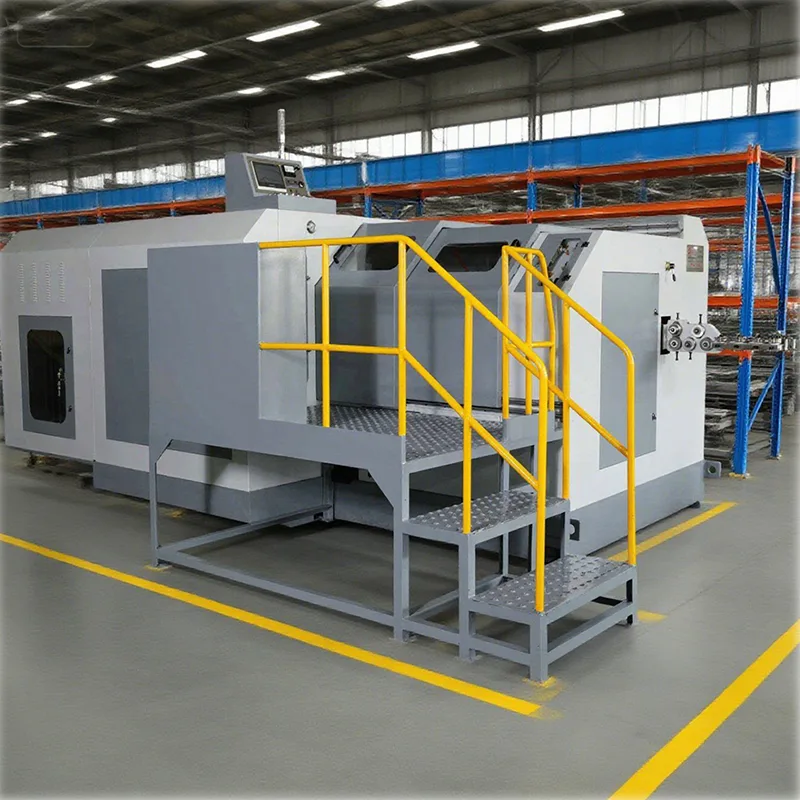

Ancien boulon à 4 stations

Faisant partie de la gamme de machines de frappe à froid, la formeuse de boulons à 4 stations fournie par TAICHUANG étend la capacité de formage grâce à une étape de frappe supplémentaire. Le processus en quatre étapes permet une redistribution plus progressive des matériaux et une mise en forme raffinée de la tête, ce qui rend cette configuration adaptée aux conceptions de fixations qui nécessitent un contrôle dimensionnel plus précis et une plus grande flexibilité de formage. Choisissez-nous comme fournisseur et obtenez un devis d'usine dès aujourd'hui !

envoyer une demande

Description du produit

Un formeur de boulons à 4 stations améliore le processus de formage en répartissant la déformation sur une station supplémentaire. Cela permet au matériau de s'écouler plus progressivement pendant le cap, réduisant ainsi la concentration des contraintes et améliorant la cohérence de la forme pour les conceptions de boulons plus exigeantes.

Dans les applications de frappe à froid, la station supplémentaire offre une plus grande liberté dans la disposition des outils et la logique de formage. Il prend en charge les têtes de boulons avec des rondelles, des brides ou des contours spéciaux difficiles à réaliser au cours d'un processus en trois étapes. En contrôlant la déformation étape par étape, le formeur de boulons à 4 stations contribue à améliorer la symétrie et la qualité de la surface.

TAICHUANG présente cette option de formeur de boulons pour les acheteurs qui ont besoin d'une plus grande compatibilité de conception de fixations et qui cherchent à équilibrer la complexité du formage avec un comportement de production stable.

Spécifications du produit

Modèle	Unité	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
Station de forge	Non.	4	4	4	4	4	4
Force de forge	kg	15000	45000	45000	75000	80000	80000
Diamètre de coupure maximum	mm	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
Longueur de coupure maximale	mm	70	100	145	110	200	230
Plage de vitesse	pièces/min	160-250	140-250	80-150	120-220	50-130	60-120
AVC P.K.O	mm	10	15	30	26	26	30
K.O.Stroke	mm	65	85	135	90	170	215
Course du coulisseau principal	mm	100	136	210	140	270	370
Moteur principal	kW	11	15	15	22	22	22
Taille de la matrice de découpe	mm	Φ20*30L	Φ30*45L	Φ30*55L	Φ35*50L	Φ35*59L	Φ35*60L
Taille de la matrice de poinçonnage	mm	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
Taille de la matrice principale	mm	Φ38*75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
Pas de matrice	mm	48	60	60	80	80	80
Dimension de la machine (L"W"H)	cm	277185118.5	350200170	380200170	420230190	560240220	650245220
Poids de référence de levage	Tonne	4.5	9	11	13.5	18	22
Taille normale des boulons	mm	2-4	3-6	3-6	5-8	5-8	5-8
Longueur de tige du flan	mm	10-60	10-70	25-125	15-77	25-160	70-205

Modèle	Unité	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
Station de forge	Non.	4	4	4	4	4	4
Force de forge	kg	85000	85000	120000	130000	130000	155000
Diamètre de coupure maximum	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
Longueur de coupure maximale	mm	135	190	145	200	305	450
Plage de vitesse	pièces/min	95-160	70-130	100-150	75-120	50-80	32-60
AVC P.K.O	mm	30	30	30	40	40	60
K.O.Stroke	mm	115	170	115	170	280	420
Course du coulisseau principal	mm	190	280	200	270	380	580
Moteur principal	kW	30	30	30	37	37	45
Taille de la matrice de découpe	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
Taille de la matrice de poinçonnage	mm	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
Taille de la matrice principale	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
Pas de matrice	mm	94	94	98	110	110	110
Dimension de la machine (L"W"H)	cm	450260210	520260230	460270200	530280230	710310260	800350300
Poids de référence de levage	Tonne	17	21	22	26	38	50
Taille normale des boulons	mm	6-10	6-10	8-12.7	8-14	8-14	8-14
Longueur de tige du flan	mm	15-110	20-160	20-110	25-160	60-270	120-400

Modèle	Unité	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
Station de forge	Non.	4	4	4	4	4	4
Force de forge	kg	220000	220000	230000	380000	380000	450000
Diamètre de coupure maximum	mm	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
Longueur de coupure maximale	mm	200	350	510	240	360	260
Plage de vitesse	pièces/min	70-110	40-70	35-50	50-80	40-65	40-70
AVC P.K.O	mm	45	45	60	50	50	40
K.O.Stroke	mm	170	320	510	220	320	210
Course du coulisseau principal	mm	260	490	670	346	496	330
Moteur principal	kW	55	55	75	75	75	110
Taille de la matrice de découpe	mm	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
Taille de la matrice de poinçonnage	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
Taille de la matrice principale	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
Pas de matrice	mm	120	120	120	140	140	160
Dimension de la machine (L"W"H)	cm	650310260	870320300	1000320340	760320300	870320320	830430330
Poids de référence de levage	Tonne	43	60	80	62	75	105
Taille normale des boulons	mm	10-16	10-16	12-20	12-20	12-20	14-27
Longueur de tige du flan	mm	20-160	70-310	150-490	25-210	70-310	35-210

Modèle	Unité	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
Station de forge	Non.	4	4	4	4	4
Force de forge	kg	450000	450000	600000	600000	900000
Diamètre de coupure maximum	mm	Φ30	Φ30	Φ38	Φ38	Φ42
Longueur de coupure maximale	mm	320	380	400/430	450	500
Plage de vitesse	pièces/min	35-65	35-60	30-50	25-45	25-40
AVC P.K.O	mm	45	45	50	60	60
K.O.Stroke	mm	280	315	330/380	420	442
Course du coulisseau principal	mm	420	510	520/540	620	656
Moteur principal	kW	110	110	132	132	200
Taille de la matrice de découpe	mm	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
Taille de la matrice de poinçonnage	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
Taille de la matrice principale	mm	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
Pas de matrice	mm	160	160	200	200	235
Dimension de la machine (L"W"H)	cm	910420350	980420350	1000470460	1100490400	1200500410
Poids de référence de levage	Tonne	120	125	170	200	220
Taille normale des boulons	mm	14-27	14-27	24-30	24-30	24-42
Longueur de tige du flan	mm	60-260	70-310	60-320/80-350	70-400	150-420

Avantages du formage

Étape de formage supplémentaire pour les conceptions de têtes complexes

Contrôle amélioré de la symétrie et des dimensions de la tête

Flexibilité améliorée des outils

Compatibilité plus large des conceptions de fixations

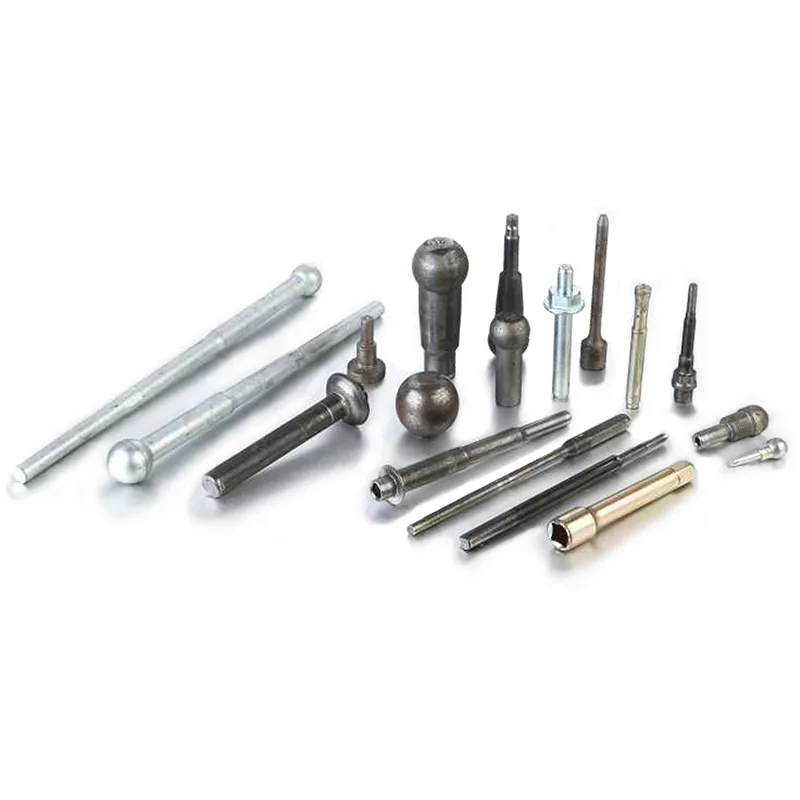

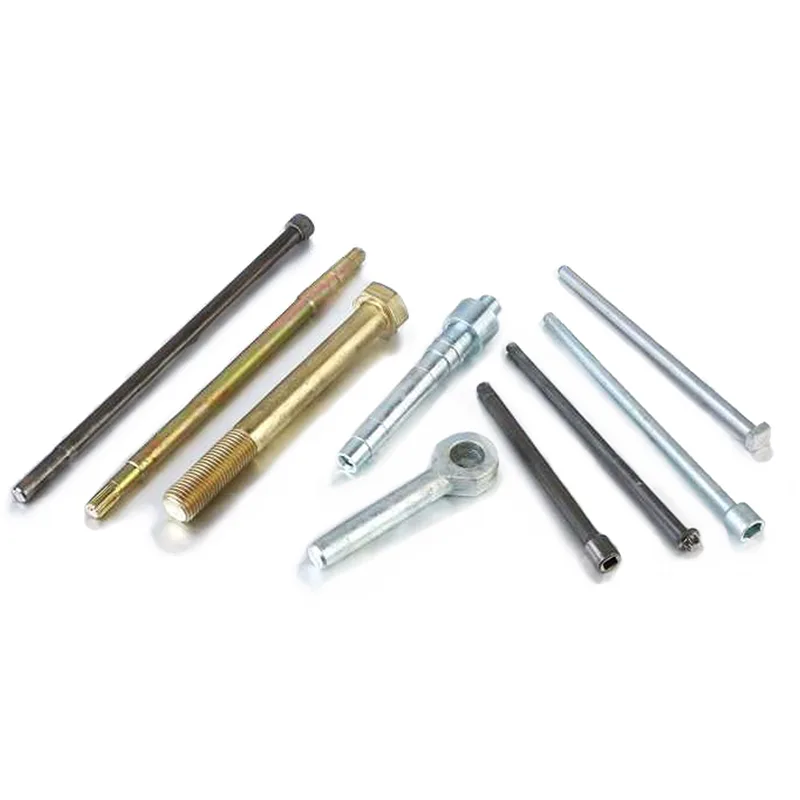

Champs d'application

Fixations automobiles

Boulons structurels

Fixations pour machines et équipements

Conceptions de boulons personnalisées

FAQ

Q1 : En quoi un forme-boulons à 4 stations diffère-t-il d'un modèle à 3 stations ?

La station supplémentaire permet un formage plus progressif et prend en charge des formes de boulons plus complexes.

Q2 : Est-il adapté aux fixations de précision ?

Oui, il est souvent choisi pour des applications nécessitant une meilleure cohérence dimensionnelle.
